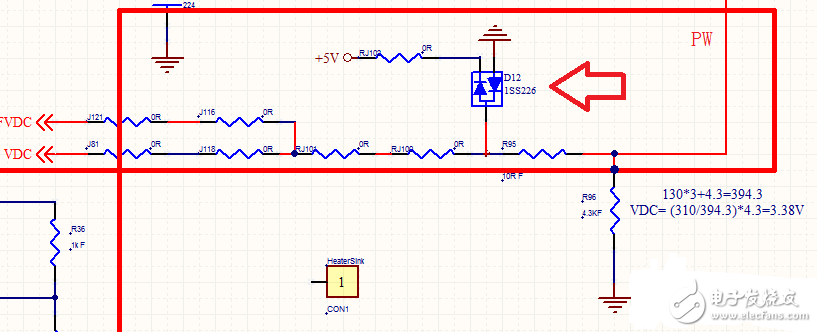

这个截图中二极管是干嘛用

我想应该是稳压用的

限幅，重新摆一下位置，你就更明白了

限幅

钳位，保护作用

一图～限幅……

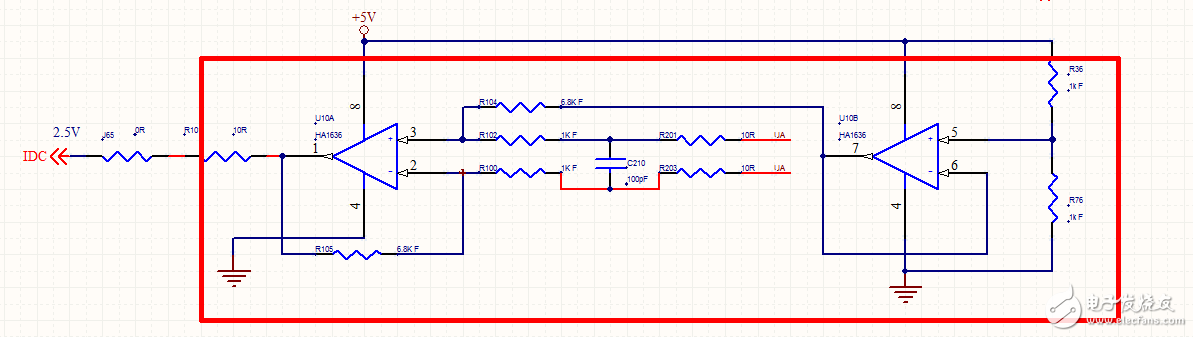

二图更简单～右边运放做跟随器～产生一个不受阻抗问题影响的稳定电压～电压值取决于右边俩电阻的偏压～这个电压参与左边差分运算～就这么简单～
小编如果毕业了～建议回炉……

二图～你可以把右边运放输出等效为一个电压源～电压源电压就是最右边电阻的偏压～由于运放输出电阻小～电压源内阻可以不考虑～

答对一半

功能：
把两个二极管相连的节点电压限制在 5 + Vf 和 0 - Vf 之间，防止其它节点可能产生的高电压对 5V 电源供电的电路产生不良/破坏性影响。
其中 Vf 为二极管的导通压降。详见器件数据手册：http://www.mccsemi.com/up_pdf/1SS226(SOT-23).PDF

楼上正解，楼上正解

上图中二极管起到钳位保护的作用，使这点的信号最高不过比5V高一个PN结电压，最低不过比GND低一个PN结电压，正常情况下两个二极管都是反向截止的，不起作用。
下图右边是电阻分压后加跟随器作为下一级差动放大的参考基准，左边是差动放大。
硬件电路设计技术交流可QQ联系：1250274405

谢谢分享，好东西大家一起来分享！

学习来了

用于钳位用的.....

图一是钳位或者可以理解是ESD的作用，图二是个电压跟随器加差分放大电路。

1，钳位或者ESD;
2,电压跟随器加差分放大器

限幅可以  我也是来学习的

将输入信号限制在5.7v和-0.7v

钳位，保护作用
