如何将单片机发出的频率为几百KHz、峰峰值3.3V的矩形波,放大十几倍(变为三十多伏)?

时间:10-02 整理:3721RD 点击:

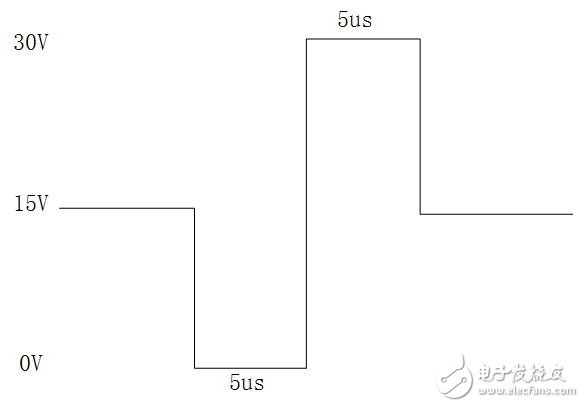

如上图,我想能用单片机发出图示的脉冲或矩形波,先用单片机自带的DAC形成了大致的波形(峰峰值3.3V左右),请问接下来该用什么方法将其放大到图示的样子?
或者哪位大神有更好的方法,来生成图示的波形?
本人对电子技术了解不多,感谢各位大侠能不吝赐教!

根据小编的波形图,画了两张图,见图:

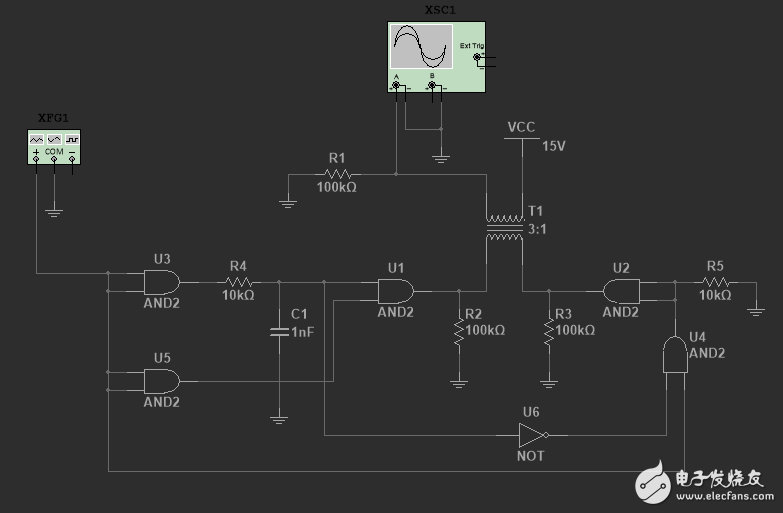

1.采用变压器元件,在100KHZ的工作频率下:

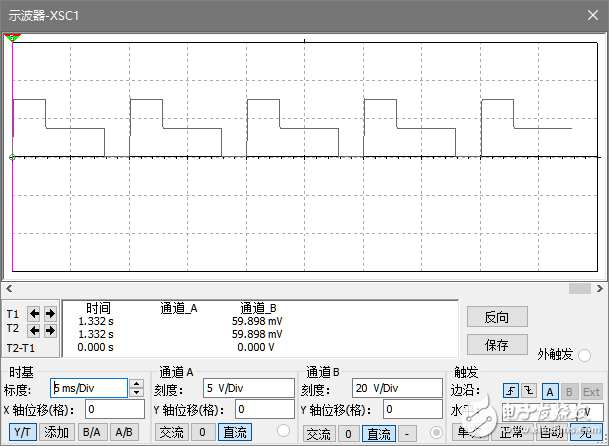

波形图如下:


2.采用运放,在100HZ工作频率下(现没有找到可以工作在数百千HZ的运放,暂且采用100HZ):


波形图如下:


当然还有很多办法实现,留给小编想。

自己先顶一下!

同步升压变压器

找个比较器,±15V供电,单片信号与比较器输入通过一个电容联接,另一输入找个合适电平,

补:比较器与电容连接脚需要同时接上拉、下拉电阻

请教为什么要加与门?
