有源晶振的原始波形很难看啊,怎么修整一下?

时间:10-02 整理:3721RD 点击:

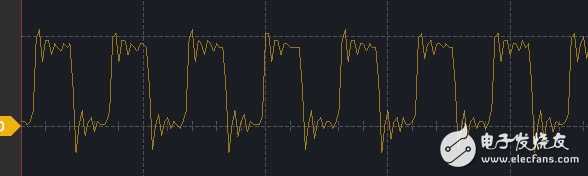

有一个8MHz、四脚的有源晶振。把示波器接在它信号输出的腿上看见的波形如下图。好丑啊,怎么把这波形整理成好看一点的方波? 目前直接用它的时钟信号电路倒是也可以正常运行,不过是不是有什么弊端?



---------------------
第二个问题

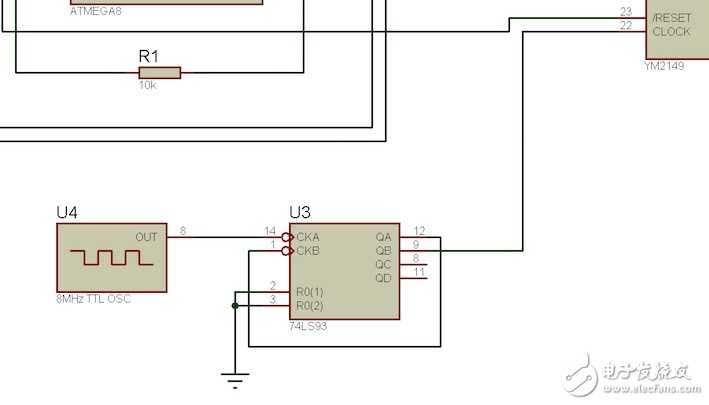

看下面的电路,其中74LS93是用来做什么的?可以作为我上面问题的解决方法吗?

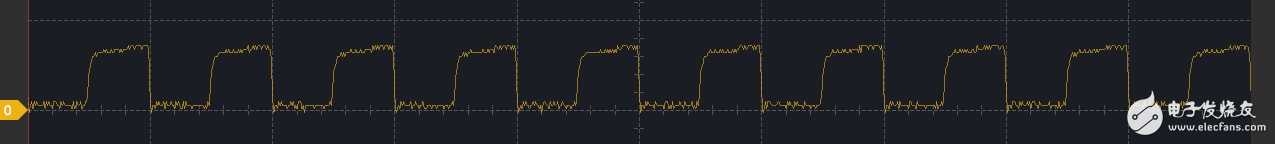

刚实验了下接74LS93芯片,应该是用来分频的。按照上图的电路,74LS93 PIN9输出的波形如下,频率变成2MHz了。波形好看了一点,不过还是丑。

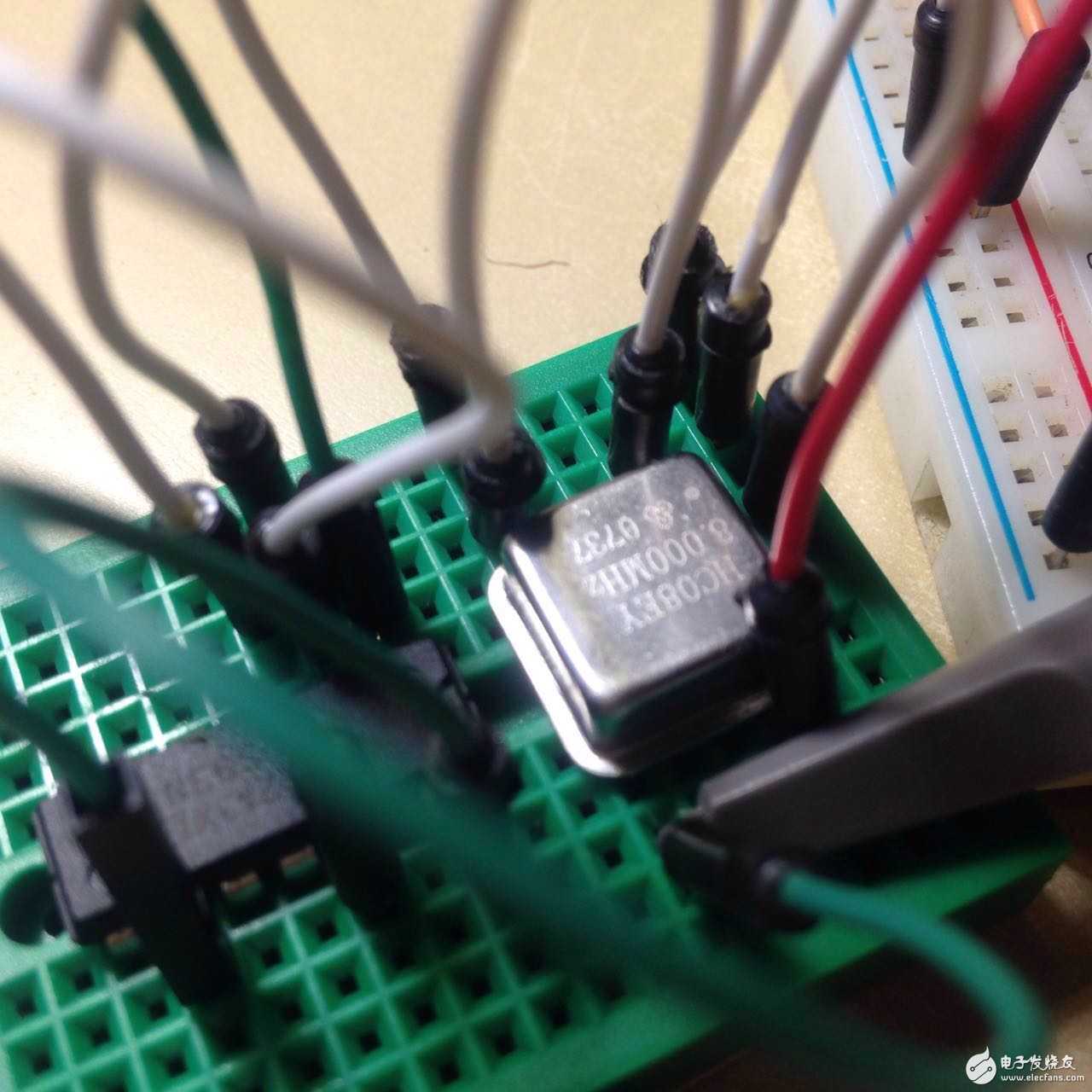

你这是测量引入的干扰,把线整好点,对于高频,你这样的线乱飞肯定不好

嗯,确实哦。 我把晶振焊到洞洞板试试。

看波形属于“过冲现象”,不太像是引入了干扰(当然高频电路你那样插线肯定会引入干扰的,线应该尽可能短)
1.如果可以调整晶振内部参数,可以降低内部激励,降低感性器件的参数。
2.如果不能调整晶振内部器件,可以在外部加上适当的容性器件来削低过冲。你这里是8M的晶振,可以先加一个uF左右的电容,再试一下nF的电容

有道理,谢谢。 我试一下~
