三极管发烫是怎么回事

时间:10-02 整理:3721RD 点击:

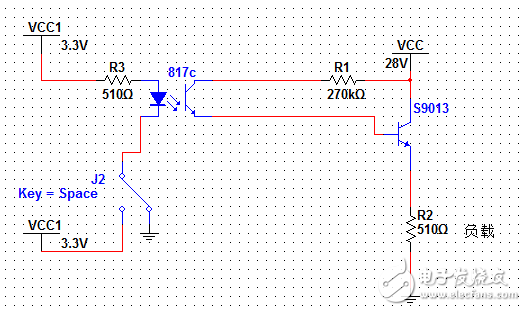

三极管发烫是怎么回事,我用开关J2来让负载得电和失电,但是s9013发烫特别厉害,是电流太大   还是vcc28V太大,烦请各位大神指导


没搞明白,请直接回答:
1、加电后,负载没电时,三极管热不热?(负载两端没电压)
2、加电后,当负载有电时,三极管热不热?(负载两端有电压)

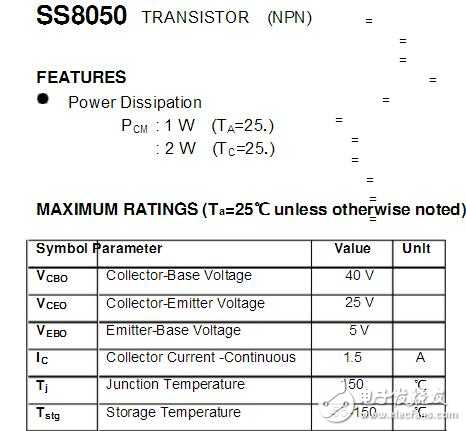

8050的Vceo=25V  与9013的Vceo同样大小。


28V太大,最好在12V左右,因为这个三极管实际上就是两个二极管拼在一起,二极管的压降大概5-6V左右,那你可以算算电流有多少。这种如果你非要用28V建议用那种很大一个的MOS管

三极管Vce承受的电压太大了,建议降低Vcc后在进行实验。

理论上算的话28V除以510Ω,电流大约54MA,这个电流应该还是可以承受的吧,现在是电压没办法变了,有没有另外一种三极管可以子啊这种情况下工作啊。

有没有Vce能够承受的三极管啊,最好封装是SOT-23

电压太大了,电流也稍大了点

换个0805会好点吧

主要是CE间电压太大,电流也大,P=UI,产生很大的功耗,
而9013最大只有0.625w。

导通后分压也不大啊,实测负载电压在12V  所以VCeyejiu 14V左右,应该不算大把

三极管有0805封装?

三极管有0805封装?

电源28V已经改不了了,那怎么降低CE之间的电压呢,有没有别的三极管能在这种电压下工作,

楼上几位回答都没找到病根,病根在于:9013没有进入饱合导通状态。
解决方法很简单,按下图修改一下接法就OK了。


注意:J2接法要改变,控制逻辑关系不变。
补充:还有一种更简单改动方法,原电路里把R2电阻值改成1K(甚至接近0),其它不动,三极管就不热了。
另外:9013三极管Vceo=25V,Vcc=28V。静态时管子有可能已处于击穿状态,请注意。

请教一下   就是把负载移到集电极了  这有什么差别吗  ce之间导通后 不都在一条线路上吗

8050啦,啦啦啦

8050的最大集电极电流和功耗和9013一样啊,换了有就行

请按我说的改动一下电路,包你满意。
负载串联在三极管的发射极,与负载串联在三极管集电极完全是两回事。
你找本电模书籍看看就明白了,重点看三极管的三种接法有什么不同:共射极电路、共基极电路、共集电级电路。这是基础知识,书里都有。
还有一种更简单改动方法,原电路里把R2电阻值改成1K(甚至接近0),其它不动,三极管就不热了
因为病根是三极管没饱合导通,三极管只要饱合了导通了,就不热了。

,,,,,,,,,,,,,,,,,,

没有人讲出原理
