可控硅控制电路分析

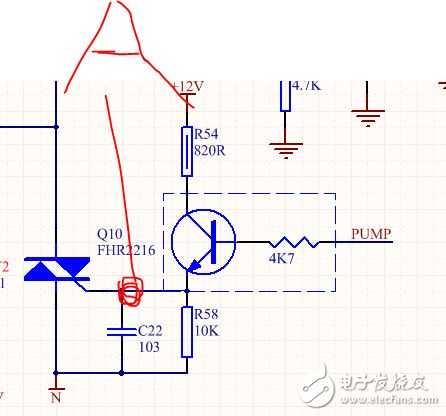

三极管发射极波形图如下图，我三极管基极是一直持续高电平，也就是说三极管一直导通，理论来说发射极电压应该是一条直线，为啥和方波类似?和电容C22没有关系！拆除C22效果是一样的！

1.拿掉双向可控硅，再测试下e点波形看下是否还是PWM?
2.拿掉双向可控硅后，若e点还是PWM，换颗新的三极管Q10再测下e点波形如何?
3.个人推断PUMP很有可能是开关电源产生的电压，所以建议截图大一些，才能帮你找出是二极管等的问题还是干扰。
4.若不是三极管自身耦合问题，很有可能板子走线或这块电路附近有信号干扰，看下PWM占空比和峰峰值，你大概可以找出是哪个信号干扰到这里了。
最好给张完整电路图，隔离电路，很快可以找到原因。

和双向可控硅Q10有关啊。最好截图大一点，可控硅部分接的分别是什么信号，展现完整一点好给你分析。那个N应该是地，干嘛用那符号?你要先确认三极管工作在什么状态，你说的基极高电平指的是几伏也没说，另外最好多通道量波形你就知道了，我都怀疑你的基极不是持续高电平。

我也觉得三极管基极不是持续高电平，基极跟发射极的波形应该差不多的

应该先确定三极管的工作状态才可好分析

没有饱和吧！

基极电压确定为一直为5V，N既是接地！三极管工作在饱和状态！测量三极管的Uce=0.2V,有图可以得知Ue=1.2V,则Uc=1.4V,而Ub=1.9V左右，可以判断三极管工作在饱和状态！

基极电压确定为一直为5V，N既是接地！三极管工作在饱和状态！测量三极管的Uce=0.2V,有图可以得知Ue=1.2V,则Uc=1.4V,而Ub=1.9V左右，可以判断三极管工作在饱和状态！
