对于施密特振荡电路,示波器测出的电容充放电时间与计算得出的充放电时间为什么不同?

时间:10-02 整理:3721RD 点击:

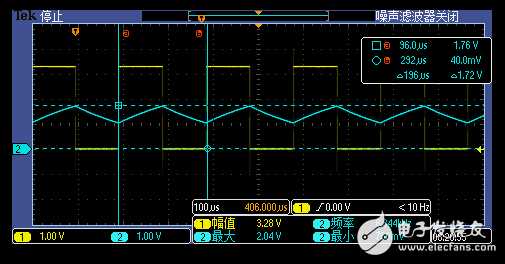

给了三张图,测到的是充电98us,放电98us,周期196us然而通过零状态响应和零输入响应,算出的充电时间是83.7us,放电时间是115.3us,周期83.7+115.3=199.0us
为什么会有这样的差异?是示波器的问题还是我算错了?



下载附件 保存到相册

2017-8-14 10:35 上传



下载附件 保存到相册

2017-8-14 10:35 上传


原件差异造成的

理论与实际肯定有差异,线路连接,示波器表笔等都会引入电容。

单纯按误差考虑,会不会相差太大了?

谢谢

主要是寄生电容的影响

问题解决了吗?什么原因造成的?

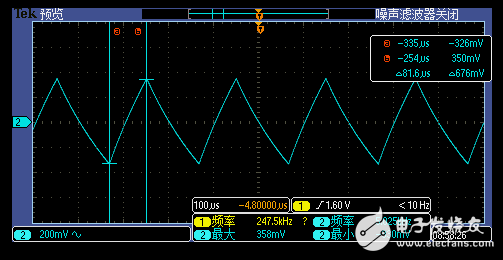

误差产生原因为,示波器使用的问题,在更换幅值后,得到了正确结果,如图



下载附件 保存到相册

2017-8-15 14:05 上传


正准备入手一台示波器  提前学习一下   感谢分享

最初测量时表笔用的X1挡,表笔接入的电容相对较大,对测试结果产生了影响。
之后又用X10挡测量,此时表笔接入的电容小,对测试结果的影响就很小。
总的来说就是我的测试手法有问题,前面的分析不一定对。最直接的原因是我个人的测试手法问题。
