根据向导生成的封装在连线时电源线（VCC和GND）显示短路，不能连接，问题是什么？

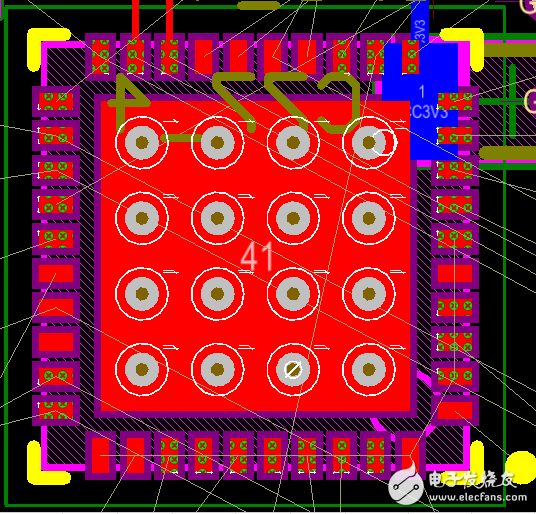

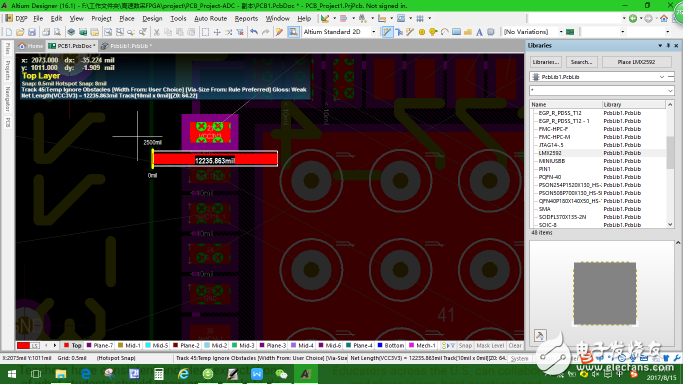

如图一所示，是根据封装向导生成的WONF，40引脚的封装，但当放到PCB原理图中进行连线时，电源引脚（VCC和GND）均显示短路标志，不能进行连线。而其他引脚可以进行连线。图一中的焊盘41中的是过孔，不是焊盘。但把过孔改为焊盘同样的结果，41焊盘中不添加焊盘也不添加过孔，结果没有改善。注：电源线的宽度大于信号线的宽度。请各位牛人帮忙看看，是什么原因造成的。拜谢。


下载附件 保存到相册

2017-8-15 11:12 上传

网络标志没错的话，那就是clearance规则需要修改一下了

网络标志没错的话，那就是clearance规则需要修改一下了

谢谢，问题已经解决了。

问题已经解决，谢谢大家。解决方法如下：（1）通过改变线宽，在设计规则里面把电源线的宽度改小；（2）使用fill加过孔的方法；（3）改变clearance规则，将clearance改小。
