学生求助,如图,电机驱动芯片,20脚为电源端32V;12脚为控制端,高电平时芯片工作,低电平时芯片停止工作;
堵转时A端会输出一个300mA的大电流。
现在想实现如下功能:当堵转时(A端电流300mA)使12脚持续输入低电平,让芯片停止工作?
如图方法是错误的,会使三级管导通截止无限循环,求大神指点呀。
(由于板子面积受限不能用继电器,触发器等集成ic)求推荐分立元件的方法。

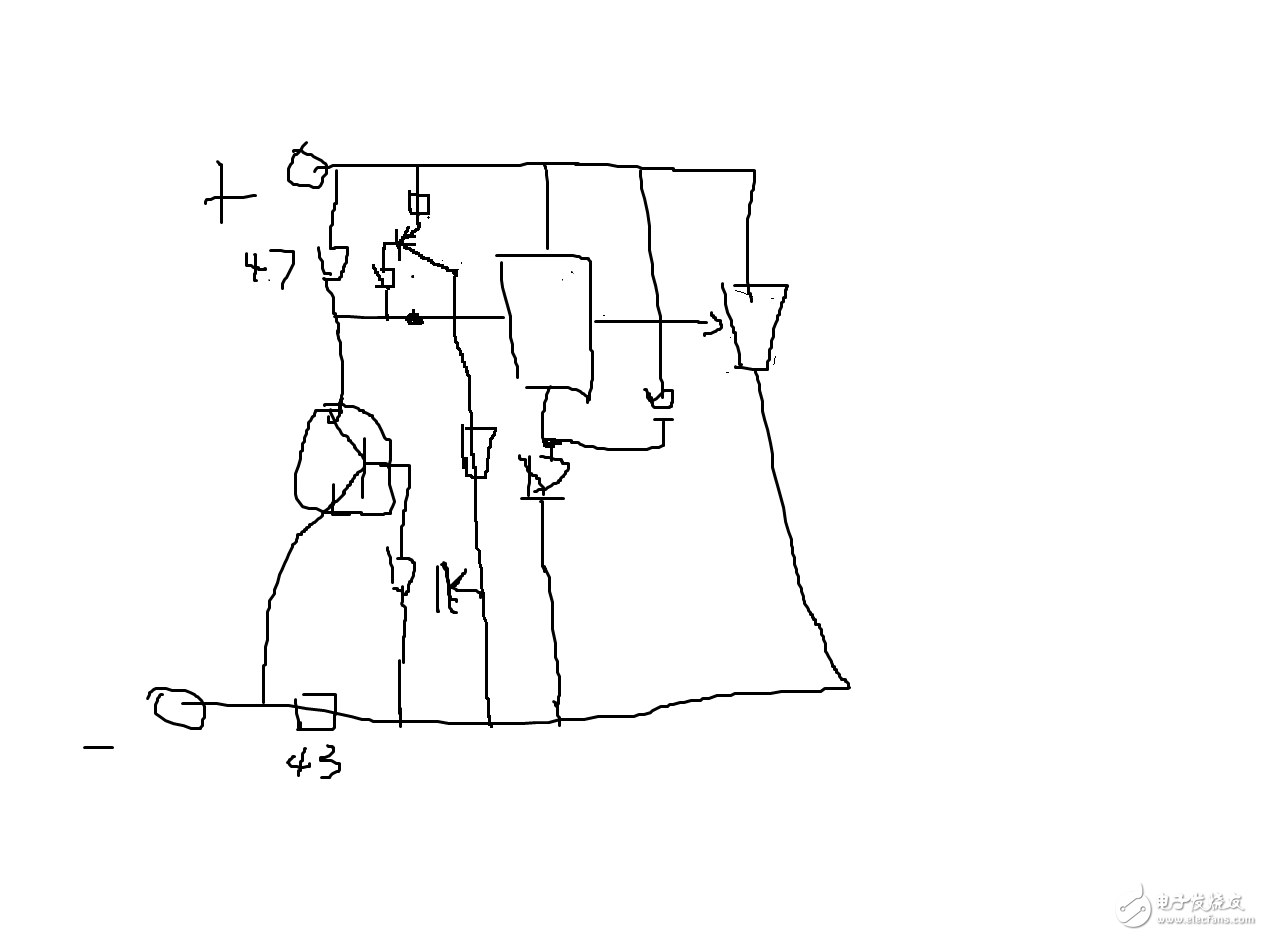

看看这个图怎么样,电阻自己算吧,我对模电很头痛!

谢谢大神,这个电路可以让芯片停止工作,可是取消堵转的话又恢复不了了,好郁闷。
