RC-施密特振荡电路为什么会有误差?

时间:10-02 整理:3721RD 点击:
根据数据手册的公式,得出参考频率为6.25KHZ。实际电路中通过示波器测出的频率为5.2KHZ左右。为什么会相差近1KHZ?有办法调节吗?
谢谢

因为你算出的是理论值,实际使用中器件的寄生电容等参数都会影响数据的,你可以用一个可调电阻用于频率调节,但实际使用中还是会因为温飘等因素导致频率不准的

谢谢!
一般有什么办法可以确定一个误差范围吗?
按经验谈,遇到误差较大的情况,该怎么检查,怎么处理呢?

这个你计算时要加上触发器自身的电容参数特性(参考datasheet参数),另外走线的话尽量不要太长减小寄生电容值,关于温飘的影响的话尽量选择低温飘的器件,误差很大,第一反应肯定是器件参数是否正确,然后再逐步排误吧,推荐你可以有时间看看《振荡电路的设计与应用》,小日本的书,作为参考设计还是可以的

十分感谢!

建议将电容换成可调的 方便实际微调

谢谢

不客气   祝你早日成功

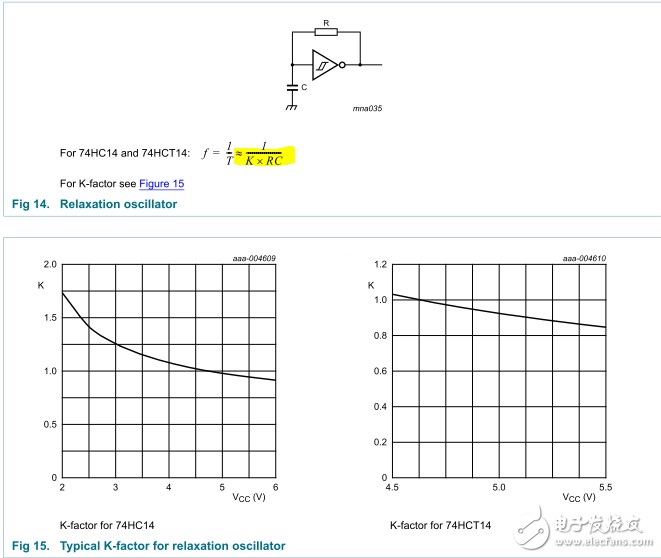

资料中的公式应该为厂家自己的经验计算公式,两个版本的经验计算公式本身就有差别,第一次看到的是定值,第二次是常数K,而常数K应该是,常数K可以用零状态,零输入相应公式导出,所以还是自己用公式算的比较准。两个公式如图



下载附件 保存到相册

2017-8-15 14:08 上传
