ISM频段无钥匙进入解决方案

　　Semtech 公司的SX1230 是窄带/宽带315 MHz、434 MHz 868 MHz和915 MHz ISM频段发送器，可编程输出功率从+17 dBm 到 -18 dBm，比特速率高达600kbps，FSK、GFSK、MSK、GMSK 和OOK调制，单独使用时不需要主MCU，在1.8V~3.7V时有恒定的RF性能，低相位噪音(50kHz时为-95 dBc/Hz)，主要用在无钥匙进入(RKE)系统，遥控和安全系统，语音和数据通信链接，生产过程和建筑物/家庭控制，有源RFID，AMR/AMI平台。

　　SX1230 是集成发射IC芯片，窄/宽带，315 MHz，434 MHz和868 MHz，915 MHz频段发送器。

　　该发射器有两种工作模式：传统的单片机控制模式，和“独立”模式，可以根据用户的输入，使SX1230，从E2PROM上下载配置和信息。

　　其独立模式使得SX1230成为小型化，或低成本，远程无钥匙进入(RKE)应用的理想选择。它还具有一系列的，窄带和宽带通信的，调制格式方面的独特优势。SX1230还提供了高功率RF输出和信道操作，适用于欧洲(ETSIEN300-220-1)管理标准，北美(FCC part 15.231, 15.247 和 15.249)管理标准，和日本(ARIBT - 67)管理标准。

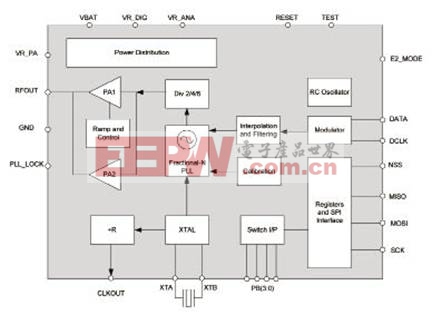

图1 SX1230简化方框图

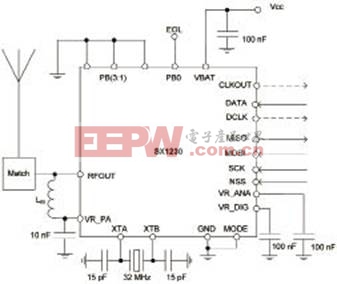

图2 SX1230应用框图

　　SX1230主要特性

　　+17 dBm至-18 dBm的可编程输出功率

　　最高比特率为600 kb/s

　　FSK，GFSK，MSK，GMSK和OOK调制

　　独立模式：无需主机微控制器

　　在1.8至3.7 V电压范围上，恒定的RF性能

　　低相位噪声(50kHz，-95 dBc / Hz)，自动化的PLL校准和全集成的VCO和环路滤波器

　　针对定时/唤醒应用的片上RC定时器

　　低电池检测

　　SX1230应用

　　远程无钥匙进入(RKE)

　　远程控制/安全系统

　　语音和数据RF通信链接

　　加工工艺及建筑物/家庭控制

　　有源RFID

　　AMR/ AMI平台

图3 无钥匙进入系统(RKS)Tx方框图

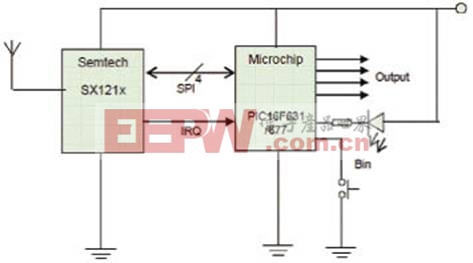

图4 无钥匙进入系统(RKS)Rx方框图

　　远程无钥匙进入系统方案

　　远程无钥匙系统可以包括：远程无钥匙进入系统(RKE)和远程无钥匙点火系统(RKI)。

　　SX1230 - 13RKEA433参考设计组件提供了一个高安全，低功耗，多频带，无线遥控车门开关(RKE)系统的交钥匙方案。该RKE组件集成了Semtech的高性能发射机，收发机和开关稳压器IC，结合了Microchip的，基于PIC?单片机(MCU)的，KEELOQ?跳码技术。该组件有助于简化和加快，高性能，低成本，安全的，车辆，办公楼和住宅RKE系统的开发，并且提供了一个几乎可以用于所有主要频率调节的，单一平台。

　　该RKE参考设计的硬件包括：发射器(Tx)和接收器(Rx)板，多波段PCB天线和Microchip微控制器。并运行Microchip的KEELOQ跳码加密软件。机密信息存储在PIC微控制器的闪存上，而在射频传输之前，KEELOQ安全加密算法使射频传输数据包的信息加密，这一点不同于市场上现有的一些RKE系统。

　　Tx板使Semtech的SX1230工业，科学和医疗(ISM)的波段发射机与Microchip的PIC16F631或PIC16F677的8位微控制器配对。

　　Rx板采用了Semtech的SX1211，或SX1212的ISM收发器和Microchip的PIC16F631，或PIC16F677微控制器。

　　该RKE参考设计还使用了Semtech公司的SC120开关稳压器——这是世界上较小的低VIN升压转换器，封装为1.5mm×2mm×0.6mm。

　　参考设计主要特性：

　　交钥匙RKE参考设计硬件和软件，包括：

　　硬件：集成射频集成电路，多频带PCB天线，单片机。

　　软件：KEELOQ跳码技术软件。

　　高安全度：

　　数据发送之前加密所有的射频包，而还是单纯的发送文档。

　　每次跳码加密产生独特的射频传输。

　　节省了设计成本和时间。

　　相同的设计支持多频(315，434，868，915MHz)和多种调制格式(FSK、OOK、ASK)。

　　不影响降低成本。

　　长距离：最高可编程功率输为+17 dBm。
