单片机控制GPS/GSM原理（虚拟串口）
1 硬件电路及工作原理
GSM模块采用WAVECOM公司推出的wism02c，支持AT指令。单片机采用AT89C51。

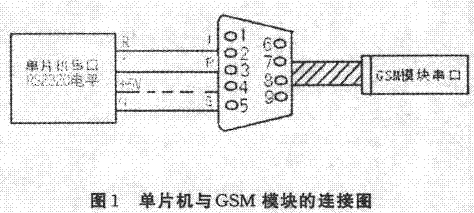

GSM模块数据线是专为连接PC机9针串口而设计的，①信号电平为标准的RS232电平， 只要单片机的串口也转换为RS232电平，就可直接连接。②9针串口的引脚定义是固定的， 即2脚为TXD(GSM模块发送)、3脚为RXD(GSM模块接收)、5脚为GND。这样直接连接这几个线也 可以。单片机输出的是TTL电平，即0～+5v的电压，而RS232输出的是-20V～20V的电压。所 以不能直接连接，需要一个电压转换芯片MAX232。如图1所示。
单片机利用AT指令控制GSM模块，将数据传送出去。AT指令按照GSM模块支持的AT指令 格式书写，通过单片机的串口发送出去。
740)this.width=740" border=undefined zoom_img(event,this)">
2 SMS
短消息(Short Message ,SM)是GSM网络系统的主要增值业务之一，短消息接收和发送的 业务代码分别为T21和T22。申请了短消息服务的用户，在手机上设置短消息中心号码后即可 发送短消息，接收短消息无需任何设置。一条短消息的最大长度可为160个英文字符(7位编 码)或70个汉字(16位编码)。短消息是通过控制信道传输的，不占业务信道，在通话的同时 也可以接收短消息。
按短消息发送的方式可分为：块模式（Block Mode）、文本模式（Text Mode）和pdu 模式。
2.1 块模式(BLOCK Mode)
块模式是一个二进制协议，用于移动台和SMSC之间的 短消息传输的PDU(Protocol Description Unit)封装。
2.2 文本模式(TEXT Mode)
文本模式是在为GSM修改的AT指令集的基础上定义的基于字符的 协议。适合非智能终端或终端仿真器。应用软件把纯文本消息传给GSM模块，由GSM模块来构 造TPDU（Transfer Protocol Data Unit ，传输协议数据单元）。文本模式提供的功能比块 模式和PDU模式提供的功能少。在文本模式下，短消息对扩展字符的能力是有限的。
2.3 PDU模式(PDU Mode)
PDU模式和文本模式很相似，主要的区别是它将组装短消息的任务 留给应用系统完成。该模式使AT指令集能方便地组构更多复杂的PDU，例如既可以传递二进 制数据又可以传送字符数据。这种模式给AT指令集带来了方便。
本系统可发送文本模式和pdu模式的短消息。
3 AT指令
AT命令集是从TE（Terminal Equipment，终端设备）或DTE（Data Terminal .Equipmen t，数据终端设备）向TA（Terminal Adapter，终端适配器 ）或DCE（Data Circuit Termin ating Equipment）发送的。通过TA、TE发送AT 命令来控制MS（Mobile Station，移动基 站）的功能与GSM网络业务进行交互［5］。短消息相关的主要AT指令有［6］：
* AT+CMGF：选择短消息信息格式：0-PDU;1-文本
* AT+CMGS：发送短消息
* AT+CMGD：删除SIM卡内存的短消息
* AT+CMGR：读短消息
以下是发送AT指令的步骤（发送的数据都应该采用ASCII码）：
3.1 选择短消息格式
AT+CMGF=1
1为选择text mode；0为选择PDU mode；
3.2 以文本模式发送短消息
AT+CMGS=<手机号码>
例如：对方号码是13947178096，消息内容是：123
则AT指令串是：A,T,+,C,M,G,S,=,0X22,0X31,0X33,0X39,0X34,0X37 ,0X31,0X37,0X38,
0X30,0X39,0X36,0X22,0X0D,0X0A,0x31,0x32,0x33,0x1a
3.3 以pdu模式发送短消息
SMSC（短信中心）号码是+8613800471500，对方号码是13947178096，消息内容是：“ 水位”。则手机发送的PDU串是08 91 68 31 08 40 17 05 F0 11 00 0D 91 68 31 49 17 87 90 F6 00 08 00 06 6C344F4D。
4 软件仿真
4.1 keil c 与proteus的连接［4］
①检测TCP/IP（该协议一般没有问题，只要网络连接正确即可）。
②复制Proteus安装目录下MODELS文件夹里的vdm51.dll到keil c/c51/BIN目录下。
③修改Keil/c51/TOOLS中［c51］的内容，添加：TDRV4=BIN\ VDM51.DLL(“PROTEUS VSM MO NITOR 51 DRIVER”)。
④在keil c中选择proteus仿真器。
⑤在proteus中选择Debug下的Use Remote Debug Monitor。
4.2 单片机串口通信
单片机晶振频率为11.0592MHz,选择串行模式1，所以波特率为9600Kbit/s［7］。单片机 采用查询的方式发送数据，如果AT指令格式正确，GSM模块返回应答信息给单片机。将程序 绕录到单片机之前，可以利用超级终端和GSM模块的通信确定AT指令的格式。
4.3 发送短信仿真图
图3为用文本模式发送内容“123”到手机号码13947178096的仿真图。
图4为用pdu模式发送短信“水位”到手机号码13947178096的仿真图。
740)this.width=740" border=undefined zoom_img(event,this)">
