单片机--流水灯制作

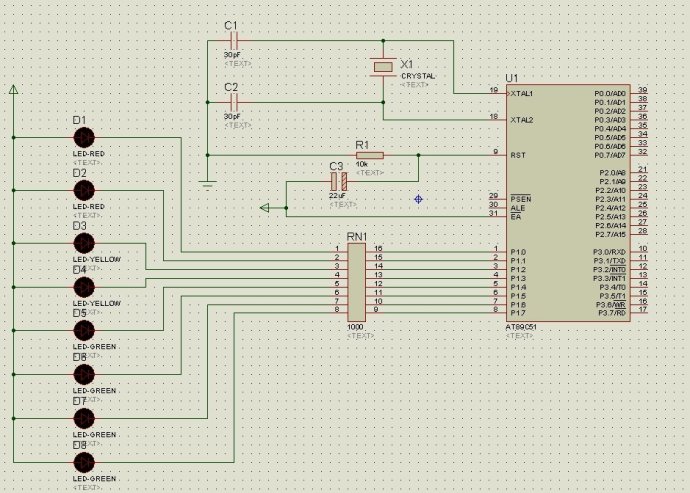

电路原理图

电源模块：使用4节5号电池串联提供6V直流电源，通过LM2940电源芯片转变成5V直流电源。

8个发光二极管，方便使用做成了小板，采用共阳极接法

程序源代码

//程序：ex3_7.c
//功能：采用循环结构实现的流水灯控制程序
#include //包含头文件REG51.H
void delay(unsigned char i); //延时函数声明
void main()//主函数
{
unsigned char i,w;
while(1) {
w=0x01; // 信号灯显示字初值为01H
for(i=0;i<8;i++)
{
P1=~w;// 显示字取反后，送P1口
delay(200);// 延时
w<=1;// 显示字左移一位
}
}
}
//函数名：delay
//函数功能：实现软件延时
//形式参数：unsigned char i;
// i控制空循环的外循环次数，共循环i*255次
//返回值：无
void delay(unsigned char i)//延时函数，无符号字符型变量i为形式参数
{
unsigned char j,k;//定义无符号字符型变量j和k
for(k=0;k//双重for循环语句实现软件延时
for(j=0;j<255;j++);
}
