变频电量分析仪基本原理是怎么样的？

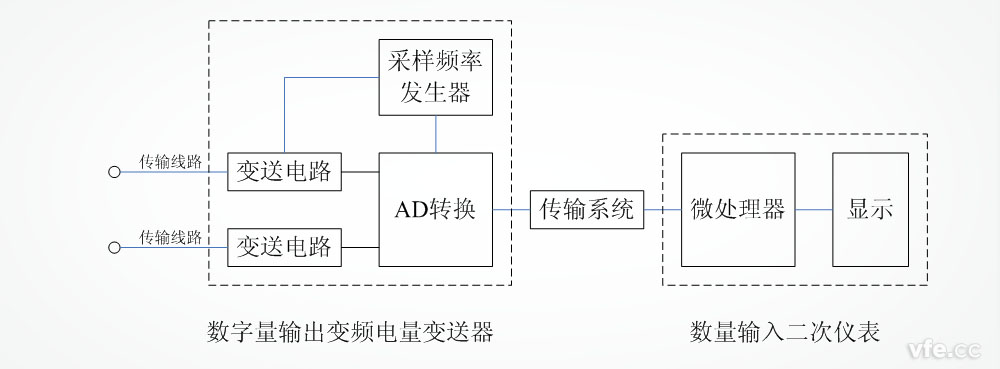

上图所示为变频电量分析仪的通用框图，依据所采用的技术，图中列出的所有部件并非均不可缺少。如有需要，图中的变送电路可以包含各种进行电压、电流变换的模拟量输出的传感器或变送器。图中的传输系统用于传输数字信号，可以是仪器内部的连线，也可以外部的连线，外部连线可以是电缆或光纤或无线传输系统，采用电缆或光纤或无线传输系统时。分析仪在结构上一般包括三个部分：传输系统之前的数字量输出变频电量变送器（包含变频电压变送器、变频电流变送器或二者的组合）、电缆或光纤或无线传输系统、传输系统之后的数字量输入二次仪表。
