捕获三路信号，这两次捕获中以相同的上电复位信号作为触发源使得波形能够同步。（如果您在触发源的选择方面有什么好的测试案例，欢迎分享给大家。）
图三触发设置界面——触发源
触发点：触发点有时侯也叫触发延迟，但我觉得就叫触发点更直观些。它的含义刚已有所解释，就是眼睛注视的点，就是示波器让波形停留的时刻，也就是示波器上红色的小三角对应的位置，如图四所示，红色圈中的小红三角点就是触发点。设置好触发条件后，触发点的位置对应的波形应都是满足触发条件的。或者说示波器让满足触发条件的波形隔离在这个触发点的位置。关于触发点的设置，我记得我工作时第一个老板教我用示波器的第一招就是观察电源开机的软启动过程时的示波器设置。他强调一定要将触发点移到示波器的靠近左边的位置再设置好触发条件后用单次触发。将触发点向左移是为了充分利用示波器的存储空间。在我来力科的培训中，老板告诉我，每次设置示波器时都要先看看触发点、触发电平在哪里。最好先将触发点设置在中间位置以方便观察和调节，因为示波器的波形扩展时是以触发点为对称点展开的。在力科示波器的面板上可以简单的按一下Delay键使触发点自动回到屏幕中间位置。

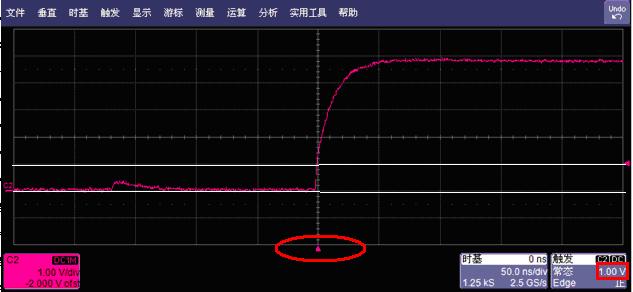

图四 触发点对应示波器的位置及触发电平的含义
触发电平：触发电平是指信号需要达到该电平才能被触发。在图四中触发电平为右边红色小三角的位置相对于零电平的幅值大小，也即两条白线之间的幅值，此例中该数值为图中右下角红色方框标示的1.00V这个数值。设置任何触发条件都需要有一个具体的触发电平。触发电平定义了信号是否为满足触发条件的“事件”。 图四中的信号有上升沿，但该上升沿不一定是触发电路感兴趣的事件，也许纯美的眼睛想寻找的是个子更高(触发电平的幅值更高)的意中人（满足触发条件的信号）。在上升沿触发时,只有该上升沿在上升的过程中达到触发电平的位置才认为是“事件”从而被“隔离”在触发点。触发电平可以在Trigger菜单中设置，也可以通过面板上的旋钮来调节。很多触发方式的条件都是相对于触发电平而言。譬如宽度触发，触发电路识别的宽度（时间间隔）并不是上升沿的50%到下一个上升沿的50%，而是触发电平穿越两个上升沿的交叉点之间的时间间隔。如图六所示，以蓝线从触发电平的位置穿越波形，和触发点的位置对应的脉宽相交的两个蓝点之间的时间间隔为触发条件满足的宽度大小。在图例中是3ns-10ns之间，这也就是说触发功能隔离了我们感兴趣的3ns-10ns之间的脉冲宽度。记得我在做研发的时候，用的示波器存储深度很低，为了捕获到MOSFET的最大值，并不是一次捕获很长时间的VDS电压信号来自动测量峰值，而是不断地调节触发电平的幅值，渐渐使触发电平提高以查看是否能触发到信号。

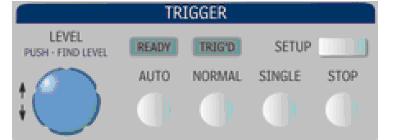

图五 示波器面板按钮的触发部分
触发模式：示波器有四种触发模式，Auto,Normal,Single,Stop。如图五面板所示。很多工程师不了解Auto和Normal。Auto是指不管是否满足触发条件，都实时刷新波形，这时候示波器的屏幕上的波形通常看起来是“晃动”的。Normal是指满足触发条件才触发，否则波形会静止不动，并且对于力科示波器在屏幕的右下角有红色的提示:“Waiting for Trigger”。 Single指仅捕获第一次满足触发条件的波形，捕获后就停止。 Stop指强制让波形静止不动。图五所示的面板上的绿色的TRIG等的闪烁快慢代表了触发速率的快慢。
图六 宽度触发中宽度的是如何定义的
关于示波器的触发功能（下篇） 汪进进 美国力科公司深圳代表处
上篇中我们谈到了触发的一些基本概念。下篇我们首先总结下触发功能的含义，然后对各种触发方式做简单解释。 触发功能：示波器的触发功能主要有两点，第一，隔离感兴趣的事件。第二，同步波形，或者说稳定显示波形。 隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。如下图所示，在触发点隔离的事件是总小于47.5ns或大于52ns的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。
图一 触发的首要功能是隔离感兴趣的事件 同步波形，就是找到一种触发方式使波形不再“晃动”，也就是找出信号的规律性来同步信号。如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上
图二 同步信号使波形能稳定显示升沿触发，则波形不能同步，视觉上在“晃动”，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要延迟的时间为标识的蓝色的时间间隔部分。 下面我们来逐一解释各种触发方式。边沿触发（Edge）：边沿触发是最常用最简单最有效的触发方式，绝大多数的应用都只是用边沿触发来触发波形。边沿触发仅是甄测信号的边沿、极性和电平。当被测信号的电平变化方向与设定相同(上升沿或下降沿)，其值变化到与触发电平相同时，示波器被触发，并捕捉波形。如图三所示，在触发点停留的总是上升沿。上升沿在上升的过程中如果能达到触发电平的高度就被触发，否则在Normal模式下示波器上的波形静止不动，示意波器的右下角提示“waiting for triggering”
