天准影像测量仪IC卡测量解决方案

随着信息化时代的加速到来，我国IC卡的使用也越来越普遍，已广泛覆盖至电信、社会保障、公安、税务、交通、建设及公用事业等多个领域，发卡总量超过50亿张。精密化，标准化，批量化的IC卡制作流程对测量仪器和测量方式提出了更为苛刻的要求。以下是使用天准影像测量仪测量IC卡卡槽、卡厚时的方式方法和注意事项。

基本测量原则

1.必须使用镜头的最大倍率测量；

2.对于白色的IC卡，推荐使用表面光源的最内两环进行照明，亮度调节要合适，保证卡面成像纹理最多；

3.测量厚度时，需要使用相同材质的物体放在下方作为测量基准，进行相对高度测量。（使用相同材质作为基准，可以提高测量精度）

卡槽测量流程

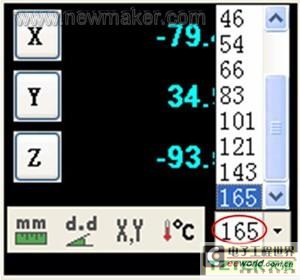

1.镜头调节到最大倍数：

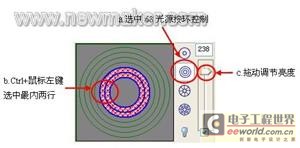

2.使用表面光源的最内侧两环进行照明：

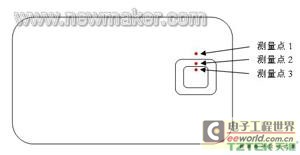

3.选择三个测量位置，如下图所示，使用自动聚焦点在这三个位置各自测量一个点：

4.测量各个点间的距离

5.输出“距离”基元的Z数据属性

卡厚测量流程

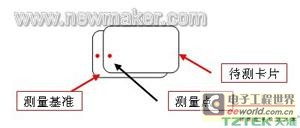

1.需取一张相同材质的卡片置于待测卡片下方

2.使用与“卡槽测量”中相同的方式测量卡厚即可(end)
