采用UC3842来实现低频电磁驱动

大器里流入的电流，这样理解对吧，这里的2~12mA是说放大器本身的能力，如果P1脚不外接任何电路，放大器没有条件实现这么大的电流，因为能提供这个方向电流的是1.0mA的电流源。但是如果P1管脚外接上拉电阻，那么这个电流值在设计时就要考虑了。

上面说的灌电流，不影响猜断输出是不是OC，关键是那个拉电流。

拉电流还应该理解为，从独立放大器输出节点向外流出的电流，这个电流可以流向后级电路，也可以通过管脚P1流出到芯片外部。如果这么理解是正确的话，当发达其输出电压Vo=5V时，它还有向外部流出的电流(显然1mA的量级不是漏电流)，就应该判断在独立放大器内部输出节点与正电源之间是有电阻或输出驱动管的，那么就应该判断这个E.A输出不是OC。

我遍历一下手里的资料，没有找到明确说是OC的依据。但是，如果输出不是OC，那么输出节点上接的1.0mA恒流源又是做什么用的呢？

我很关注这个输出节点的芯片内部电路，是因为我要在外部搭建一个误差放大器E.A，要从这个节点接入，可能有些情况做电源设计也可能需要，希望大家理解，也希望各位帮我分析判断一下。如果有3842生产厂家的工程师在这里说一句话，就不用这样乱猜了。

我简单整理一下设计的要求：

　　1、输入电源：18VDC
　　2、感性负载：螺线管，电感变化范围10~100mH
　　3、驱动电流：PWM形式，PI控制，平均直流0~30A连续可调
　　4、电流换向：无要求，单向直流
　　5、振动功能：即驱动电流的交流成分
　　　　　　　　 (1)、其峰峰值占最大电流10~100%连续可调
　　　　　　　　 (2)、振动频率10~200Hz连续可调
　　　　　　　　 (3)、振动电流波形要求三角或正弦波形
　　6、保护检测：
　　　　　　　　(1)、电感匝间短路，即短路报警
　　　　　　　　(2)、电感对地短路，即漏电报警，阈值50mA
　　　　　　　　(3)、驱动过程中电感量的检测和示值，精度不高，15%即可
　　　　　　　　(4)、功率开关管逐周期限制峰流Ipk
　　　　　　　　(5)、功率开关管过热保护及报警
　　　　　　　　(6)、感性负载误操作过流保护，要安全限流设定调节旋钮
　　7、其它要求：想起来再说吧。

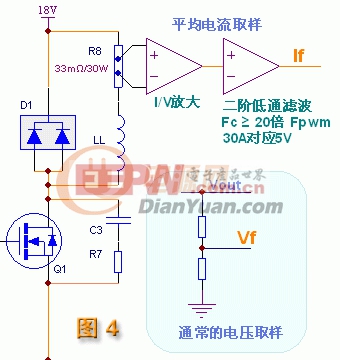

关于电流取样

要想实现输出电流0~30A连续可调，需要对电感负载的平均电流进行取样和处理，取样点不能在开关管下面，因为通常测量的Ipk不包括负载续流时段的电流。我在负载近端接入取样电阻，并且在靠近电源一侧，这样交流摆动电压就比较小，信号处理起来麻烦少。

取样后，将很小的电压进行放大，输出一个对地的电压，满量程30A对应5V，并在后级进行二阶滤波，这样所得到的代表负载平均电流的电压If，就相当于我们平时电压反馈控制的反馈电压Vf，那么后级的控制电路就和普通电源几乎是相同的了，如图4所示。

关于电压反馈及3842误差放大器的接线

因为要用到3842，就想多了解它。看了一些资料，认为这个放大器除了输出方式是OC(如果确认的话)，和普通运算放大器一样，用法也一样。在芯片内电路中已经接了一部分“外围”电路，包括正端输入连接到内部的2.5V、输出端1.0mA恒流源以及后级电流检测比较器。

其中2.5V对于3842内电路来说，可以看作是虚拟地或称它为参考地，误差放大器以它为参考，输入等于2.5V，就相当于输入为“0V”，输出也为“0V”，但这个“0V”对整个电路的地来测量的话其实是2.5V。

这个放大器接成了反相放大器，负端输入P2-VFB与输出P1-COMP两个管脚，就象以2.5V为中间支点的跷跷板，输入高于2.5V，输出就低于2.5V；而输入低于2.5V，输出就高于2.5V。想像的跷跷板两端的臂长不相等，输出那一侧较长，当输入偏离2.5V一点点，输出可能就偏离很多，这就是放大的作用，两个臂长的比例就是放大倍数，在这个实际电路中放大倍数就是两个电阻的比例，一个是接于P1-P2两个管脚之间的反馈电阻，另一个是接于负端输入管脚P1到前及电压源的输入电阻。呵呵，用白话做了一下小结，以后自己再看到的时候一定感觉很有意思。

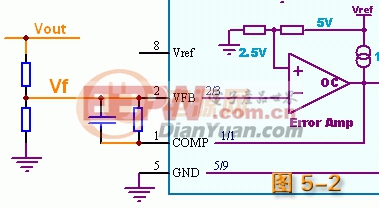

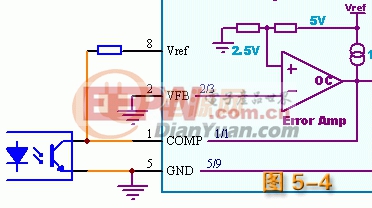

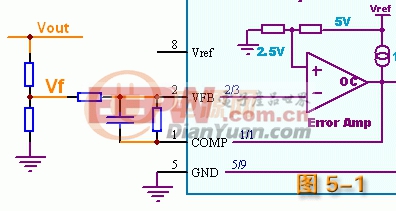

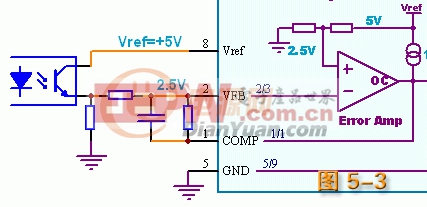

UC3842误差放大器E.A常用接线图

关于UC3842电压反馈取样和电流反馈取样

对于误差放大器来说，电压反馈和电流反馈也没有多大区别，电流取样处理以后也是电压信号，只是这个电压与目标参数的平均电流有着线性关系。

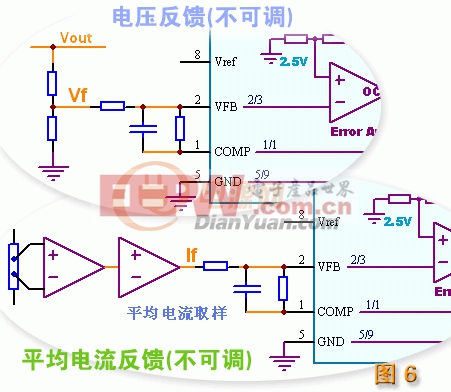

参照电压反馈的基本电路，将0~5V代表0~30A的电流反馈信号接入误差放大器，电路如图6。

该电路是固定输出模式，无法实现输出连续可调。

关于UC3842输出连续可调的反馈电路

如何用UC8342实现从0(V或A)开始的输出连续可调。

电压反馈和电流反馈是一样的道理。用大家熟悉的电压取样反馈说话，一般情
