从入门到精通三极管的波形识别

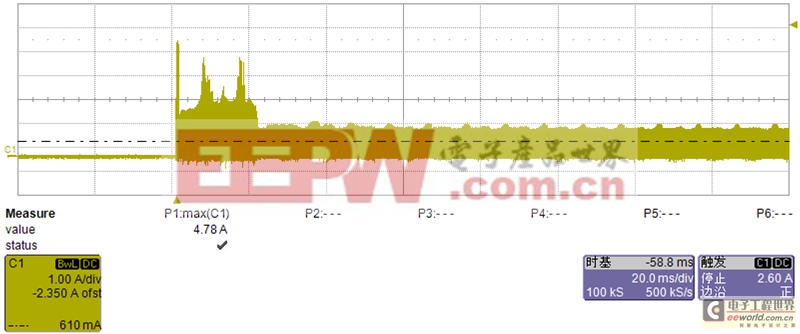

这是在启动的时候抓的三极管的电流波形，大家可以看到，在启动的一刹那，通过三极管的电流的值很大，等灯亮了以后，电流就小了，问大家一个问题，在启动时，为什么三极管电流很大?为什么三极管的电流上有纹波调制的？哪里来的？

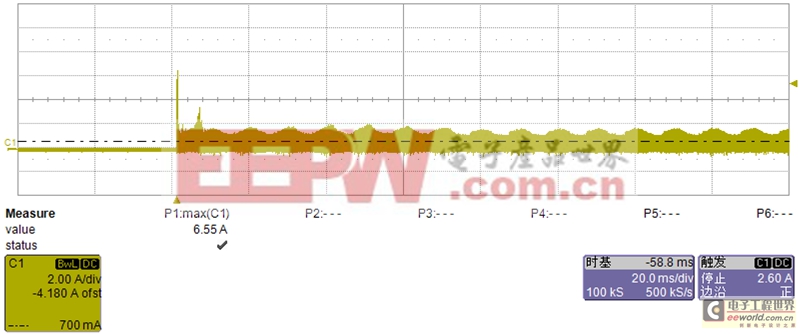

这也是三极管集电极电流的波形，问大家一个问题，这个波形和前一个有什么不同？为什么有这些不同的？

简单点就是前一个波形是没有加预热电路时；后一个是加了预热电路。刚启动灯管没击穿处于谐振状态所以电流大，有纹波是整流后电解两端电压的高低起伏所致。

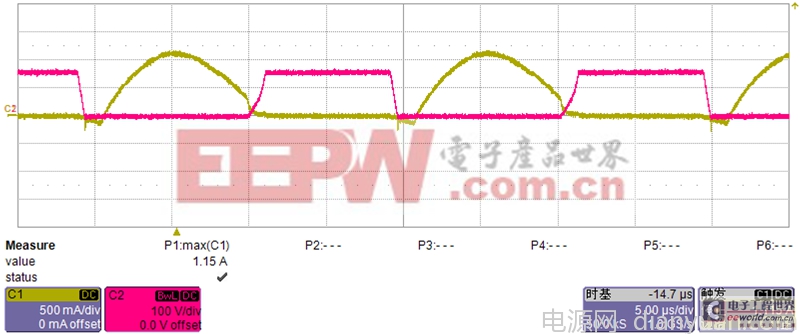

让我们继续三极管的波形：主要是集电极电流和电压的波形！

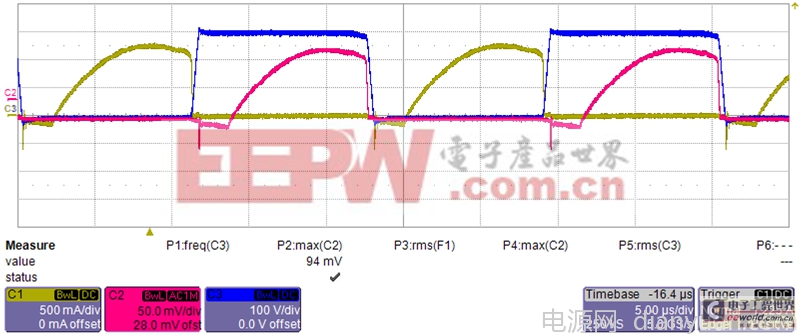

这是线电压过低时的三极管的波形！

这里加上了EB结的电压波形

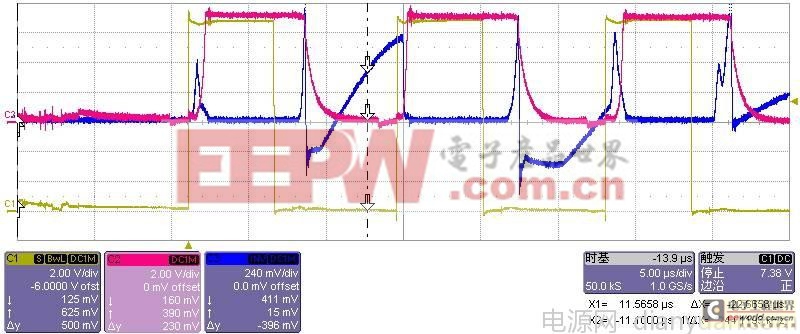

这个方波的上升沿和下降沿不对称，说明一个开关管进入导通时间长，关断太快。可能是欠驱。这个电流波形好像说明三极管的工作状态不对，没有完全工作在开关状态，好像是在放大状态。

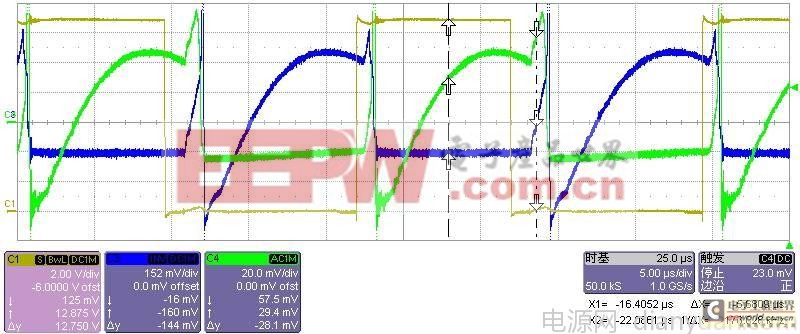

这个波形是在最低的线电压，而且在纹波的波谷抓的！所以变形得厉害，我们可以理解为，在这样的线电压条件下，这种波形可以接受的！

下面是一组三极管的错误波形，需要进行再调试电路参数的波形！
