TOPSwitchGX系列单片开关电源的快速设计法

时间:03-03 来源:互联网 点击:

TOPSwitchGX属于高性价比的单片开关电源。下面介绍利用特性曲线快速选择TOPSwitchGX芯片并估算电源效率η和芯片功耗PD的方法。快速设计法可为设计单片开关电源提供重要依据。

1快速选择TOPSwitchGX芯片的方法

TOPSwitchGX的交流输入方式有两种:宽范围输入(交流85V~265V,亦称世界通用的供电电压输入),固定输入(交流230V±15%,亦称单一供电电压输入)。下面介绍四种快速选择曲线及其使用方法和设计实例。

1.1宽范围输入时PD与η、PO的关系曲线

TOPSwitchGX系列产品在宽范围输入条件下,当输出电压UO=+5V、+12V时,PD与η、输出功率(PO)的关系曲线,分别如图1、图2所示。现规定以下条件:开关频率f=132kHz;交流输入电压U=85V~265V;输入滤波电容CIN的容量按3μF/W的比例系数选取;初级感应电压UOR=135V;漏极钳位电压UB=200V,漏极钳位电路中可以并联上RC网络,以减少瞬态电压抑制器的损耗;输出整流管采用肖特基二极管,5V输出时正向压降为0.45V、反向耐压为45V;12V输出时分别为0.54V、100V;TOPSwitchGX在额定输出时的最低结温Tjmin=100℃(仅Y封装为110℃)。图中,横坐标代表PO,纵坐标代表η。所给出的八条实线依次对应于TOP242~TOP249的电源效率,虚线则表示芯片功耗的等值线。图中的阴影区对应于输出电流IO>10A的情况,若要使用该区域内的曲线部分,应选更大功率的输出整流管并增加滤波电容的容量,此时电源效率会降低些。

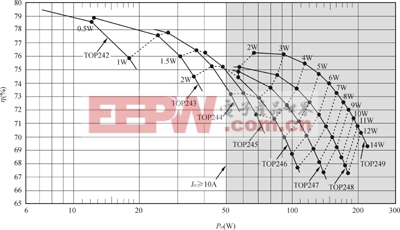

图1宽范围输入、5V输出时PD与η、PO的关系曲线

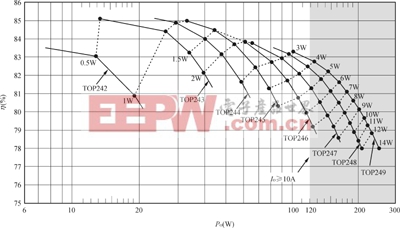

图2宽范围输入、12V输出时PD与η、PO的关系曲线

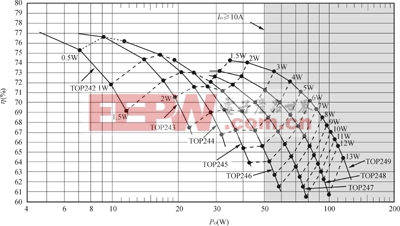

图3固定输入、5V输出时PD与η、PO的关系曲线

1.2固定输入时PD与η、PO的关系曲线

TOPSwitchGX系列产品在固定输入条件下,当UO=+5V、+12V时,PD与η、PO的关系曲线,分别如图3、图4所示。这里假定U=230V±15%,CIN的容量按1μF/W的比例系数选取。其余条件同上。

1.3快速选择曲线的使用方法

利用上述曲线能快速选择TOPSwitchGX芯片,并得到电源效率和芯片功耗的估计值,也为选择散热器提供了依据。由于这些曲线反映了PD、η、PO参数的内在联系,因此所得到的估计值是可信的。

使用快速选择曲线的方法如下:

(1)根据预先确定好的U、UO值,选择适用的特性曲线;

(2)从横坐标上查出所预期的输出功率点(PO);

(3)沿此功率点垂直向上移动,直到与第一条实

曲线相交;

(4)读出该交点对应于纵坐标的电源效率值;

(5)确定该效率值是否满足设计要求,如不满足,再向上移动查找其他曲线;

(6)从虚线(等值线)上读出所选芯片的功耗PD,供设计散热器时参考。

最后再利用电子数据表格或PI专家系统完成整个开关电源的设计工作。

需要指出,设计人员所预期的输出功率值可能对应于几种不同型号的芯片。此时从横坐标垂直上移时所遇到的第一条实曲线,就代表输出功率最小、成本最低的TOPSwitchGX芯片,而遇见的最后一条实曲线,则表示功率最大、效率最高、价格较贵的芯片。应根据实际情况合理地选择。此外,若UO为5V~12V中间的某一数值,则可用外插法从两条曲线中间找一个合适的工作点。注意,适当提升输出电压可以提高电源效率。例如在一个通用型12V、70W的设计曲线中,用TOP249Y估计有79.5%的效率,若将输出电压提升到19V,效率就将达到85%。而由TOP249Y构成交流230V输入、输出为48V、250W的敞开式开关电源,其效率可达84.5%。

1.4应用实例

例1设计一个宽范围输入、输出为5V、30W的开关电源

从图1所示曲线上可以查出,当PO=30W时可选TOP244芯片。此时交点所对应的电源效率为67.5%,TOP244的功耗为3.5W。若采用TOP245芯片,则效率可提高到70.5%,功耗也降至2.5W。当PD=1.5W时,可选Y封装的芯片。

例2设计一个宽范围输入、输出为12V、12W的电源适配器

由图2上可以查出,适合PO=12W的芯片型号有两种:TOP243、TOP244。所不同的是选择TOP243时,η=82%,PD=0.7W;若选TOP244,则η=83%,PD=0.5W,考虑到电源适配器密封在塑料盒内,散热条件较差,要求Tjmin≤100℃。对于DIP8B封装的芯片,在印制板上用232mm2敷铜箔作散热器时,其芯片结温到周围空气的总热阻RθA=35℃/W。假定最高环境温度TAM=50℃,塑料盒内还有大约20℃的温升△T,即盒内温度T'A=TAM+△T=70℃。根据下式可计算出额定输出时芯片的最低结温:

图4固定输入、12V输出时PD与η、PO的关系曲线

表2宽范围输入、12V输出时关键元件的典型参数

参数TOP242TOP243TOP244TOP245TOP246TOP247TOP248TOP249
LP(μH)27801358923693462346277231
