SPD在电源系统中的应用
| 摘要:电源系统的防雷要把握多级保护的原则。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 关键词:SPD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Abstract: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Keyword: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
u TECHWIN电源SPD介绍 TECHWIN电源SPD按结构来分类的话,可以分为:箱体式SPD和模块式SPD。按电源类别来分类的话,可以分为:交流SPD和直流SPD。 1.交流SPD的型号。 例如:B100B3+N。 其中“B”表示其为箱体式SPD。如果为“M”的话,表示其为模块式SPD。 其中“100”表示该SPD的最大通流容量,单位为KA。即表示该SPD的最大通流容量是100KA。 其中“B”表示该SPD的最大持续工作电压,表示385V AC。其还可以为“A、C、D、E、F、G”,表示不同的电压。385V AC在国内是最常用的。 其中“3+N”表示该SPD的结构。还可以为“4”、“2”和“1+N”。数字表示压敏电阻模块的数量,“N”表示带有NPE模块。“3+N”表示该SPD由3个压敏电阻模块和1个NPE模块组成。“4”表示由4个压敏电阻模块组成。“3+N”和“4”用于三相电,“1+N”和“2”用于单相电。“3+N”和“1+N”模式多用于通信行业,一般情况下多用“4”和“2”模式。 也就是说,“B100B3+N”表示最大通流容量为100KA的箱体式SPD,其采用3压敏电阻模块和1个NPE模块结构。 2.直流SPD的型号。 例如:M40-48。 其中“M”表示模块式SPD。 其中“40”表示该SPD的最大通流容量为40KA。 其中“48”表示其标称工作电压为48V DC 。 直流SPD都为2个压敏电阻模块,所以型号中不用体现。 TECHWIN电源SPD系列产品的型号可以说是由压敏电阻模块和NPE模块组合而成的。如“M40B”表示最大通流容量为40KA,最大持续工作电压为385V AC的压敏电阻模块型号。“NPE u 电源SPD的分类
以上防雷器型号是单模块的型号,具体型号依据使用的环境和行业不同回进行适当的组合。 u 电源防雷器通流容量参数值
对于上述分区交界处的具体位置可以参考下图:
以上防雷器对于某个建筑物电源系统具体的通流容量的选定要参考建筑物所处地理位置环境、周围有无危险因素、建筑物电子信息系统雷电防护等级等众多因素来确定。考虑建筑物所处地理位置环境是因为各个地域的雷电现象的强弱是不同的(一般用雷暴日来衡量)。周围有无危险因素中的危险因素是指位于旷野孤立的,位于河边、湖边、山坡下、山地中等等。意思就是指会不会更容易发生雷击现象。 对于选用箱体式SPD还是模块式SPD主要取决于施工安装是否方便和用户具体要求的功能。 u 电源防雷器安装示意图及安装注意事项 以下以最大通流容量为40KA的防雷器为例子:

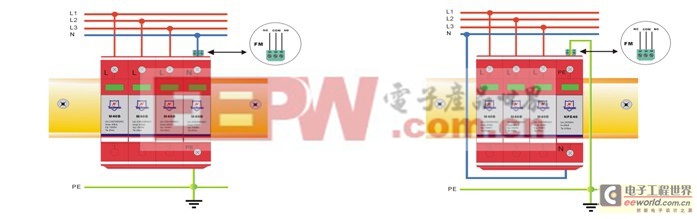

4压敏模块接线模式3压敏加NPE模块接线模式
2压敏模块接线模式 1压敏加NPE模块接线模式 安装注意事项: 2.将电源线分别接入防雷器的“L”、“N”接线孔,从“PE”接线孔引出接地线连接到防雷接地母线。 3.防雷器的连接导线最小截面积需要符合相关规定。(具体规定见后面的表) 4.需在断开电源的情况下安装,以免发生意外! 5.防雷器可根据需要提供遥信接口,“COM”为中性点,“NC”为常闭点,“NO”为常开点。 6.防雷器故障指示窗口显红色时,表示防雷器已有元件损坏,防雷效果变差,必须立即更换。 7.当开关型防雷器至限压型防雷器之间的线路长度小于 8.防雷器连接导线应平直。防雷器至电源线的接线长度和防雷器至等电位连接装置的接线长度之和应小于 9.如无法实现
10.如果选配的是电源防雷箱,电源防雷箱内部的模块式防雷器的接线方式不变。 u 防雷器连接线最小截面积
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
