介绍在SMPS应用中选择IGBT和MOSFET的比较

值，栅极电压必须从5.2V转换到6.7V，平均GFS为10A/(6.7V-5.2V)=6.7mΩ。

公式1 获得所需导通di/dt的栅极驱动阻抗

把平均GFS值运用到公式1中，得到栅极驱动电压Vdrive=10V，所需的 di/dt=600A/μs，FCP11N60典型值VGS(avg)=6V，Ciss=1200pF;于是可以计算出导通栅极驱动阻抗为37Ω。由于在图3的曲线中瞬态GFS值是一条斜线，会在Eon期间出现变化，意味着di/dt也会变化。

同样的，IGBT也可以进行类似的栅极驱动导通阻抗计算，VGE(avg) 和 GFS可以通过IGBT的转换特性曲线来确定，并应用VGE(avg)下的CIES值代替Ciss。计算所得的IGBT导通栅极驱动阻抗为100Ω，该值比前面的37Ω高，表明IGBT GFS较高，而CIES较低。

传导损耗需谨慎

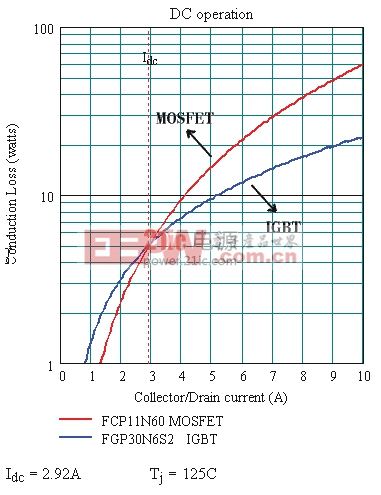

在比较额定值为600V的器件时，IGBT的传导损耗一般比相同芯片大小的600 V MOSFET少。这种比较应该是在集电极和漏极电流密度可明显感测，并在指明最差情况下的工作结温下进行的。图4显示了在125℃的结温下传导损耗与直流电流的关系，图中曲线表明在直流电流大于2.92A后， MOSFET的传导损耗更大。

图4 传导损耗直流工作

图5 CCM升压PFC电路中的传导损耗

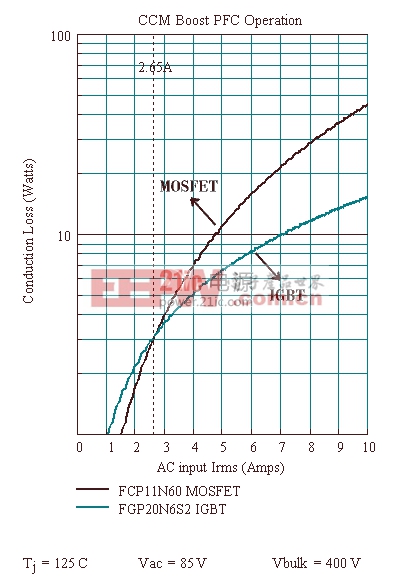

不过，图4中的直流传导损耗比较不适用于大部分应用。同时，图5中显示了传导损耗在CCM (连续电流模式)、升压PFC电路，125℃的结温以及85V的交流输入电压Vac和400 Vdc直流输出电压的工作模式下的比较曲线。图中，MOSFET-IGBT的曲线相交点为2.65A RMS。对PFC电路而言，当交流输入电流大于2.65A RMS时，MOSFET具有较大的传导损耗。2.65A PFC交流输入电流等于MOSFET中由公式2计算所得的2.29A RMS。MOSFET传导损耗、I2R，利用公式2定义的电流和MOSFET 125℃的RDS(on)可以计算得出。把RDS(on)随漏极电流变化的因素考虑在内，该传导损耗还可以进一步精确化，这种关系如图6所示。

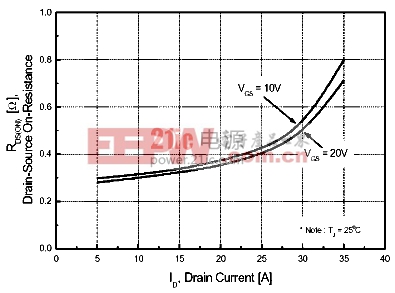

图6 FCP11N60(MOSFET)： RDS(on)随IDRAIN和VGE的变化

一篇名为“如何将功率MOSFET的RDS(on)对漏极电流瞬态值的依赖性包含到高频三相PWM逆变器的传导损耗计算中”的IEEE文章描述了如何确定漏极电流对传导损耗的影响。作为ID之函数，RDS(on)变化对大多数SMPS拓扑的影响很小。

在MOSFET传导极小占空比的高脉冲电流拓扑结构中，应该考虑图6所示的特性。如果FCP11N60 MOSFET工作在一个电路中，其漏极电流为占空比7.5%的20A脉冲 (即5.5A RMS)，则有效的RDS(on)将比5.5A(规格书中的测试电流)时的0.32欧姆大25%。

公式2 CCM PFC电路中的RMS电流

式2中，Iacrms是PFC电路RMS输入电流;Vac是 PFC 电路RMS输入电压;Vout是直流输出电压。

在实际应用中，计算IGBT在类似PFC电路中的传导损耗将更加复杂，因为每个开关周期都在不同的IC上进行。IGBT的VCE(sat)不能由一个阻抗表示，比较简单直接的方法是将其表示为阻抗RFCE串联一个固定VFCE电压，VCE(ICE)=ICE×RFCE+VFCE。

图5中的示例仅考虑了CCM PFC电路的传导损耗，即假定设计目标在维持最差情况下的传导损耗小于15W。以FCP11N60 MOSFET为例，该电路被限制在5.8A，而FGP20N6S2 IGBT可以在9.8A的交流输入电流下工作。它可以传导超过MOSFET 70% 的功率。

虽然IGBT的传导损耗较小，但大多数600V IGBT都是PT (Punch Through，穿透) 型器件。PT器件具有NTC (负温度系数)特性，不能并联分流。IGBT 在开通过程中，大部分时间是作为MOSFET 来运行的，只是在漏源电压Uds 下降过程后期， PNP 晶体管由放大区至饱和，又增加了一段延迟时间。td(on) 为开通延迟时间， tri 为电流上升时间。实际应用中常给出的漏极电流开通时间ton 即为td (on) tri 之和。漏源电压的下降时间由tfe1 和tfe2 组成。IGBT的触发和关断要求给其栅极和基极之间加上正向电压和负向电压，栅极电压可由不同的驱动电路产生。当选择这些驱动电路时，必须基于以下的参数来进行：器件关断偏置的要求、栅极电荷的要求、耐固性要求和电源的情况。因为IGBT栅极- 发射极阻抗大，故可使用MOSFET驱动技术进行触发，不过由于IGBT的输入电容较MOSFET为大，故IGBT的关断偏压应该比许多MOSFET驱动电路提供的偏压更高。

关断损耗 —问题尚未结束

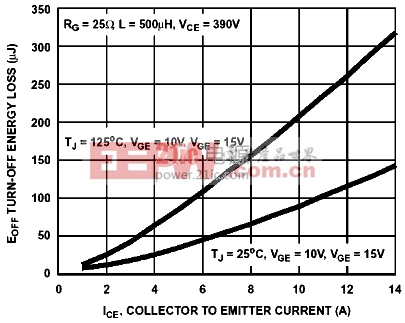

在硬开关、钳位感性电路中，MOSFET的关断损耗比IGBT低得多，原因在于IGBT 的拖尾电流，这与清除图1中PNP BJT的少数载流子有关。图7显示了集电极电流ICE和结温Tj的函数Eoff，其曲线在大多数IGBT数据表中都有提供。

图7 本图表显示IGBT的Eoff随ICE及Tj的变化

图2显示了用于测量IGBT Eoff的典型测试电路， 它的测试电压，即图2中的VDD，因不同制造商及个别器件的BVCES而异。在比较器件时
