GPRS网络的附加业务：VoIP over GPRS

行编码，然后在RTP/UDP/IP中打包。在这里，RTP代表Real Time Protocol(实时协议)，UDP代表User Datagram Protocol(用户数据报协议)，IP代表Internet Protocol(互联网协议)。如需了解更多信息，请咨询IETF。

该协议的公布名称为RFC3261。所有SIP消息分为3个部分：

·起始行

·报头

·消息本体

所有SIP消息的开头都是起始行。起始行说明了消息类型(在请求情况下，消息为方法类型，在响应情况下，消息为响应代码)和协议版本。报头字段包含了信息属性，这些属性可以提供更多信息。报头的格式为：:。报头可以横跨多行。一些SIP报头，例如Via、Contact、 Route 和 Record Route可能在一条消息中出现多次，或者也可能在一个报头中提供多个值，以逗号分隔。

消息本体用于描述将要发起的会话，它可能出现在请求和响应消息中。

一旦在网络上建立会话，实时语音数据就会通过RTP/RTCP、UDP 和 IP发送。 这些协议分别在RFC 3550、768和 791 中进行了定义。

RFC 3550指定了为具有实时特征的数据(例如互动音频和视频)提供端到端传送服务的实时传输协议(RTP)。这些服务包括：净负荷类型识别、顺序编号、时间戳和传送监控。这些应用通常在UDP的顶层上运行RTP，以利用它的多路复用和校验和服务。注意，RTP本身不提供任何机制来确保实时传送，也不提供其它服务质量保证，而是依靠较低层的服务来实现这些目标。它不能保证传送和防止无序传送，也不能确保底层是可靠的，能够按照顺序传送数据包。根据RTP中包含的序列号，接收方能够重建发送者的数据包顺序。

RFC3550还规定，RTP控制协议(RTCP)应该监控服务质量，并传输关于当前会话参与者的信息。

UDP (RFC768) 代表用户数据报协议(User Datagram Protocol)，假定使用互联网协议作为底层协议。该协议为应用程序提供了一个将消息传送到其它程序的流程，只需很少的协议机制。该协议是面向事务处理的，不保证提供传送和复制保护。如果应用需要可靠、有序的数据流传送，应使用传输控制协议(TCP)。

互联网协议(RFC791、IPv4)实施两种基本功能：寻址和分割。IP使用报头中的地址，将互联网数据报传送到目的地。选择传输路径的过程称为路由。当需要通过“小数据包”网络传输时，它还使用报头中的字段，对互联网数据报进行分割和重组。此外，这些IP模块(特别是网关中的模块)拥有执行路由决策和其它功能的程序。

互联网协议将互联网数据报当作一个独立实体处理，与其它任何互联网数据报无关。没有连接或逻辑电路。在提供服务时，它使用四种主要机制：服务类型、生存时间、选项、报头校验和。

“MOS”列为“Mean Opinion Score”(主观平均得分)，用于度量语音质量。得分越高，表明质量越好。

本项目的目的是在飞思卡尔i.250 2.5G 平台上增加VoIP over GPRS功能。该平台上的基带处理器Neptune LTE 带有双核，ARM7运行VRTXmc OS 和 16 位Onyx DSP。时钟频率分别为52MHz 和130MHz。与通常在 200MHz频率下运行的其它应用处理器相比， Neptune LTE 的处理功率是一个限制因素，影响我们对支持的编解码器的选择。在本项目中，我们实施的GSM-AMR主要用于演示用途，因为现有平台支持AMR 编解码器，并且已经采用了DSP代码。

　　系统架构

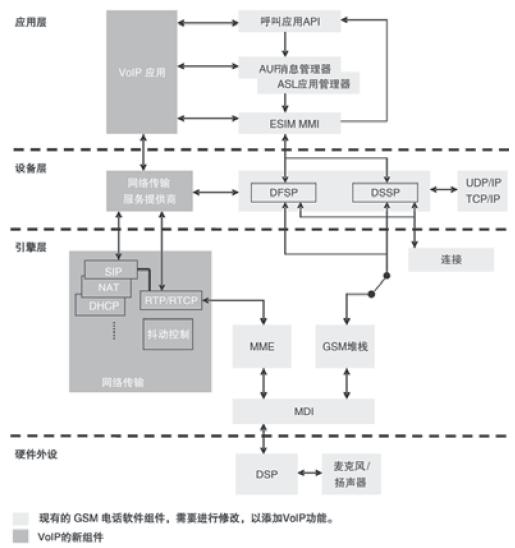

图2显示了飞思卡尔 i.250 2.5G 平台上的VoIP over GPRS模块图。VoIP 应用是整个VoIP over GPRS系统的核心控制部分。它包含了一个状态机，用于控制不同模块流和初始化流程。通过人机界面 (MMI)通信，用户能够向对等实体发出VoIP呼叫。

网络传输服务提供商目前对用户是透明的。

网络传输引擎包括：RTP/RTCP堆栈、SIP堆栈、抖动控制堆栈等。SIP负责包括呼叫建立程序的呼叫控制协议。RTP/RTCP堆栈是实时流协议和实时流控制协议，通过网络传送实时数据。

抖动控制堆栈负责处理网络延迟，确保接收数据包的正确顺序。

多媒体引擎(MME)经过修改，用于管理VoIP的全双工语音信道。

网络传输的数据流通过数据流服务提供商(DFSP)传输到GSM堆栈。在该堆栈中，子网相关收敛协议(SNDCP)处理分组交换数据。

蓝色方块表示现有平台的新应用，包括网络传输协议、核心控制VoIP应用。由于支持GPRS功能的每部移动电话都应该带有TCP/UDP IP堆栈，因而只需重复使用现有堆栈，而无需重新实施。注意，所有新模块都是软件。不需要其它硬件。

在i.250 2.5G平台中，基带处理器带有双核，一个为ARM7 MCU，另一个为Onyx-lite DSP。GPRS L1活动和语音编解码器计算工作都在DSP中完成，这有助于减少MCU的M
