RFID仓储管理信息系统数据库类型及E-R模型图

　　1 数据库类型

　　仓储管理信息系统采用的数据库是SQL Server 2000，通过JDBC接口直接实现系统与数据库之间的数据通信。该数据库在系统中主要是负责数据存储和数据管理的工作。

　　2 E－R模型图

　　概念模型是对信息世界的建模，其能够方便、准确地表示信息世界中的常用概念。本系统采用实体一联系方法（E-R）来建立概念模型。

　　下面用E-R图来表示仓储管理信息系统的概念模型c

　　仓储管理信息系统涉及的实体如下。（1）仓库：属性有仓库代码、仓库名称和联系方式。（2）产品：属性有产品号、入库批次、产品名称、产品种类、托盘标签UID、产品包装箱UID、产品质量、生产日期、截止日期、入库日期、仓库代码、库位号、单价。（3）职员：属性有职员代码、姓名、性别、职称、部门代码、登录用户名、登录密码和权限。（4）收货方：属性有收货方代码、收货方名称、收货方地址、联系人和联系电话。

　　上述实体之间的联系如下。（1）一个仓库可以存放多个产品，但是一个产品只可以存放在一个仓库中。用库存量来表示某种产品在某个仓库中的数量。（2）一个仓库有多个员工当仓库保管员，但是一个员工只能在一个仓库工作，因此仓库和员工之间是一对多的联系。（3）收货方与产品之间有多对一的联系，即一个收货方可以接收若干多个产品，一个产品只能发货给一个收货方。但是，每种产晶可以由多个收货方供应，一个收货方也可以供应多种产品。

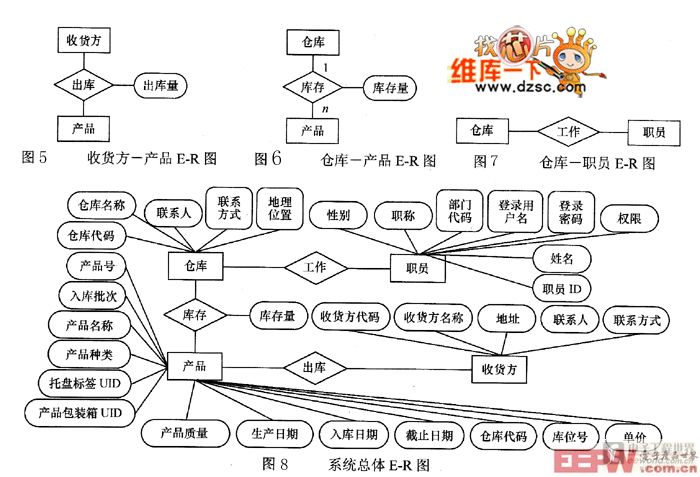

　　上述关系的实体一属性图如图1～图8所示。
