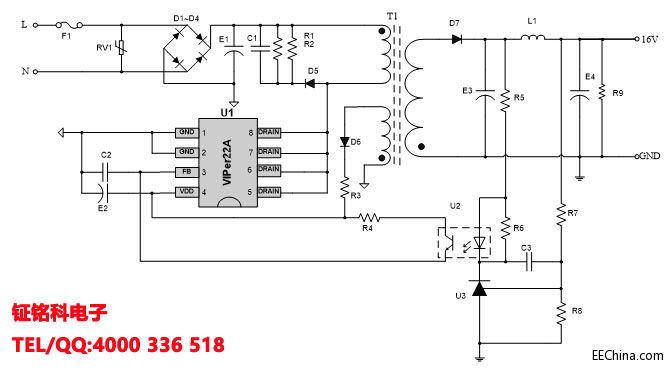

VIPer22A 24V/0.8A电磁炉电源管理芯片方案

位号

材料名称

规格型号

用量

备注

F1

保险丝

FUS-RST-2.0A-250V

1

RV1

压敏电阻

VAR-Φ7-470V-Φ7D471K

1

R1、R2

贴片电阻

RES-SMD-1206-200K-5%-0.25W

2

R3

贴片电阻

RES-SMD-1206-4.7R-5%-0.25W

1

R4

贴片电阻

RES-SMD-1206-6.8K-5%-0.25W

1

R5

贴片电阻

RES-SMD-1206-500R-5%-0.25W

1

R6

贴片电阻

RES-SMD-0805-1.5K-5%-0.125W

1

R7

贴片电阻

RES-SMD-0805-48K-5%-0.125W

1

R8

贴片电阻

RES-SMD-0805-5.6K-5%-0.125W

1

R9

贴片电阻

RES-SMD-1206-25K-5%-0.25W

1

C1

插件电容

CAP-CY-1nF-1KV

1

C2

贴片电容

CAP-SMD-0805-0.01uF-10%-25V

1

C3

贴片电容

CAP-SMD-0805-0.1uF-10%-25V

1

E1

电解电容

CAP-ELE-15.00uF-400V-Ф10*16

1

E2

电解电容

CAP-ELE-4.7uF-50V-Ф6.3*11

1

E3、E4

电解电容

CAP-ELE-470uF-25V-Ф8*12

2

D1-D4

插件二极管

DIO-REC-DO41-01.00A-1000V-1N4007

4

D5

插件二极管

DIO-FAS-DO41-01.00A-1000V-FR107

1

D6

插件二极管

DIO-FAS-DO41-01.00A-1000V-FR107

1

D7

插件二极管

DIO-SKY-DO27-03.00A-100V-SR3100

1

T1

变压器

EE19卧式/1.2mH(135T:45T:27T)

1

L1

工字电感

L-1.5mH-Ф8*10

1

U1

芯片

IC-SM-VIPer22A-DIP8

1

U2

光耦

Photocouoler-PC817C

1

U3

TL431

Shunt-regulator-TL431-±1%

1
