LED恒流驱动控制芯片SM73152P非隔离开关电源一体化方案

[size=12.6316px]    随着人工成本的上升，全贴片一体化方案已成为市场的新宠。
    为顺应市场的需求，早在2012年，钲铭科电子就推出了SM2082、SM2087等线性恒流一体化方案；2014年明微电子业界首创的推出了SM7313开关电源一体化方案（简称V1.0版），2015年，钲铭科电子进一步升级产品，推出更具性价比的SM73152P非隔离开关电源一体化方案（简称V2.0版）。
    在上期中，已经给朋友们简介了用在E14、E27灯头同时又可以过认证的驱动全能王SM73152P，今天，小编给大家分享一下采用SM73152P实现的开关电源一体化方案。

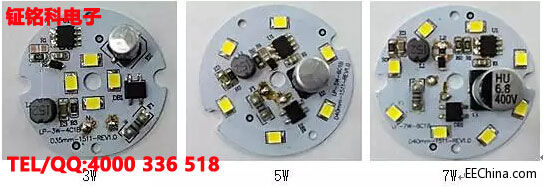

[size=12.6316px]一、方案实物图

[size=12.6316px]

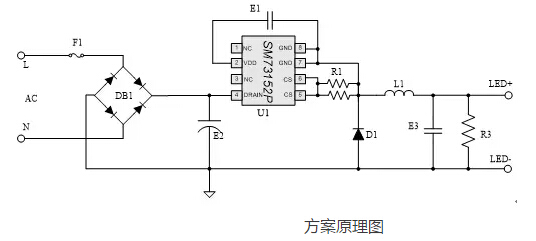

二、方案原理图
    SM73152P是一款内部集成功率管的高效的LED恒流驱动控制芯片。适用于85Vac~265Vac全范围输入电压，恒流精度小于±3%，芯片直接从DRAIN输入电压供电，不需要辅助绕组提供电源。

[size=12.6316px]

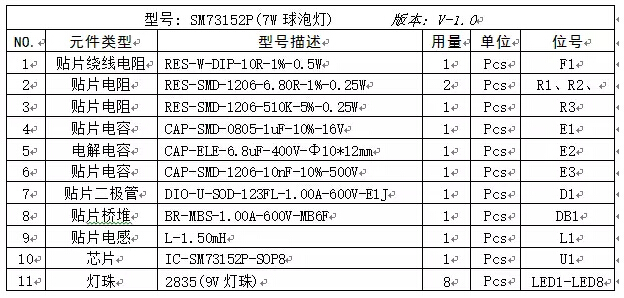

三、方案BOM清单

[size=12.6316px]
四、方案基本电气参数

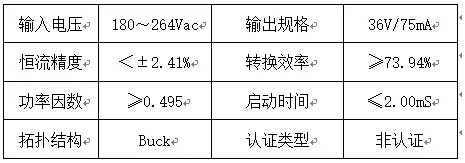

4.1 3W方案参数

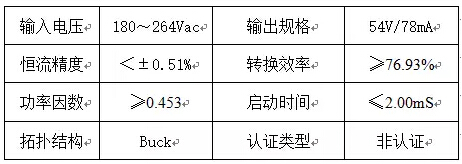

[size=12.6316px]4.2 5W方案参数

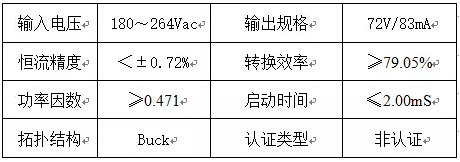

[size=12.6316px]4.3 7W方案参数

[size=12.6316px]
五、方案优势

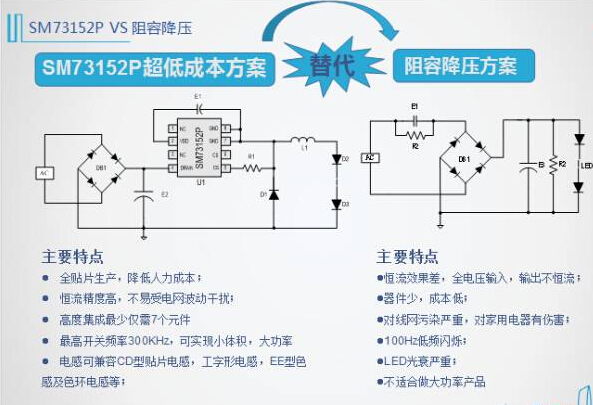

    SM73152P一体化方案相对于线性一体化方案，其输入电压范围更宽；相对于传统的阻容方案，具有更大的优势：
1、集成度高，方案BOM简单；
2、全贴片，减少人工成本，生产效率高；
3、线性调整率好，输出电流不随输入电网波动；
4、铝基板利用率高，整体成本低；
5、无频闪、恒流精度高、效率高。

[size=12.6316px]    如需了解更多全贴片一体化方案设计资料，请联系我司工程或业务人员，期待与您合作共赢！
