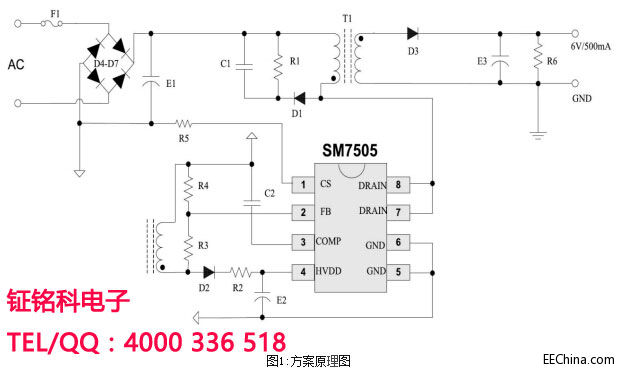

SM7505 6V500mA电源适配器芯片方案

位号

材料名称

规格型号

用量(个)

F1

1A/250V

慢速插件保险丝

1

E1

4.7 uF/400V

铝电解电容

1

E2

10uF/50V

铝电解电容

1

E3

220uF/25V

铝电解电容

1

C1

102 /1KV

0805贴片电容

1

C2

104

0805贴片电容

1

R1

100K

1206贴片电阻

1

R2

4R7

1206贴片电阻

1

R3

36K

0805贴片电阻

1

R4

5.6K

0805贴片电阻

1

R5

3R

1206贴片电阻

1

R6

5.1K

0805贴片电阻

1

D1、 D2

RSIM

D0-2 1 4AC

2

D3

SS2100

D0_2 1 4AC

1

D4-D7

M7

D0-2 1 4AC

4

U1

SM7505

SOP8

1

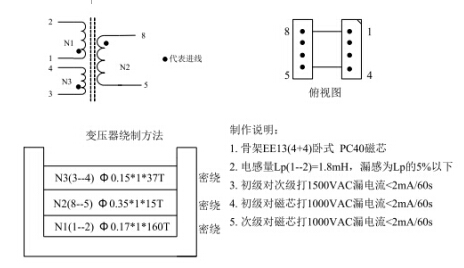

T1

EE13

EE13(4+4)卧式

1
