内置MOS六级能效适配器电源芯片方案SM8022

SM8022是一款低功耗的电流模式PWM离线式控制开关电源芯片，内置高压开关MOS管，待机功耗小于60mW@220Vac。采用自适应多模式工作方式，根据负载情况，自动切换到Burst模式，PFM模式，或者PWM模式，满足系统的低待机功耗，高转换效率的要求。内部集成多种保护功能，如过流保护、过载保护、VDD过压保护和VDD欠压保护等多种保护。



一、芯片特点
待机功耗小于60mW@220Vac
内置优化的OCP补偿
自适应多模式工作，根据负载情况，自动切换到Burst模式、PFM模式或PWM模式
内置前沿消隐电路（LEB）
内置斜率补偿电路
逐周期峰值电流限制
开机软启动
具有过流保护、过载保护、VDD过压保护等多种保护
二、典型应用

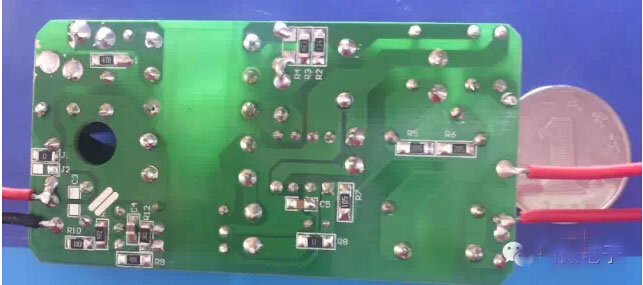

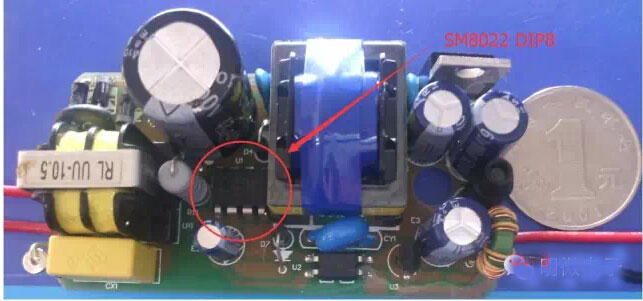

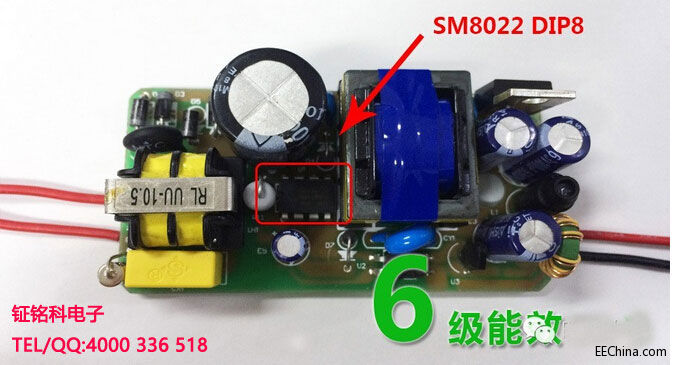

2.1 实物图

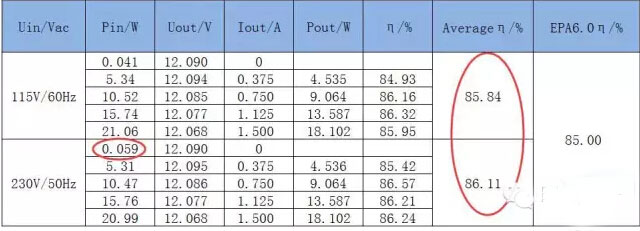

2.2 待机功耗与效率测试

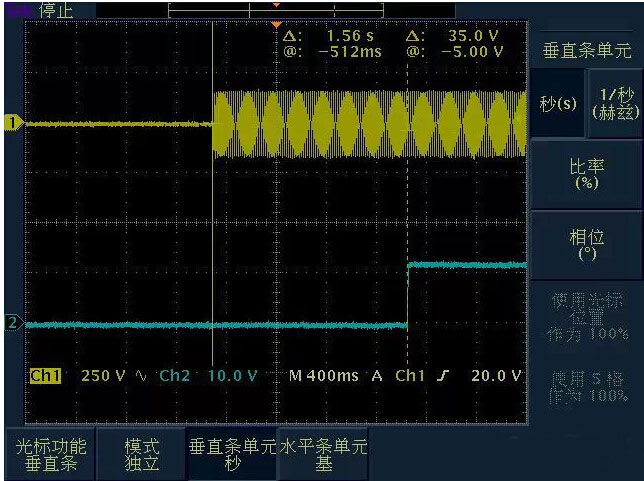

2.3 Start-up波形图



115Vac满载
TST_DELAY=1.56S
2.4 开关波形图

Vin=264Vac满载
CH1：Vka=80V；CH2：Vds=552V

2.5 电磁干扰测试

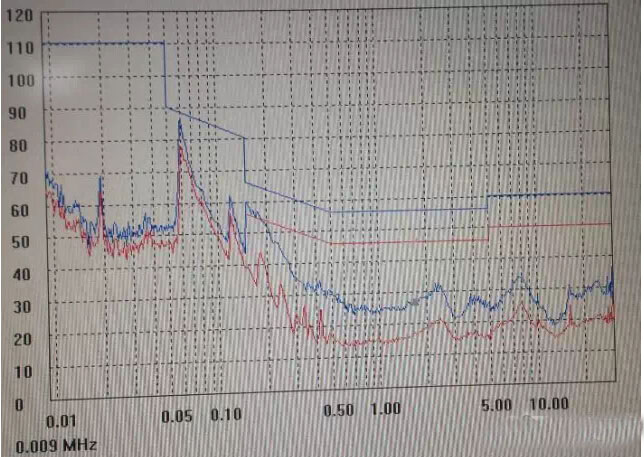

传导波形



辐射波形
