为GSPS 或RF 采样ADC 供电:开关与LDO
| 频率 | 基准 | 默认值 | 简化 | 开关 |
| (MHz) | (PDN #1) | (PDN #2) | (PDN #3) | |
| 63 | 66.5 | 66.5 | 66.6 | 66.7 |
| 170 | 66.4 | 66.1 | 65.9 | 66.2 |
| 340 | 64.8 | 64.5 | 64.5 | 64.7 |
| 450 | 64 | 63.7 | 63.6 | 63.8 |
| 765 | 62.5 | 62.2 | 62.2 | 62.3 |
| 985 | 61.3 | 61 | 61 | 61.1 |
| 1283 | 59.8 | 59.5 | 59.5 | 59.5 |
| 1725 | 57.7 | 57.4 | 57.4 | 57.5 |
| 1983 | 56.7 | 56.4 | 56.5 | 56.6 |
表3. SFDR 性能对比 (dBFS)
| 频率 | 基准 | 默认值 | 简化 | 开关 |
| (MHz) | (PDN #1) | (PDN #2) | (PDN #3) | |
| 63 | 83 | 82 | 88 | 83 |
| 170 | 86 | 85 | 85 | 84 |
| 340 | 77 | 76 | 76 | 76 |
| 450 | 72 | 72 | 71 | 71 |
| 765 | 77 | 76 | 76 | 82 |
| 985 | 77 | 76 | 76 | 83 |
| 1283 | 74 | 74 | 74 | 75 |
| 1725 | 67 | 67 | 68 | 67 |
| 1983 | 60 | 60 | 60 | 60 |
表2 和表3 分别显示了AD9680 使用各种PDN 的SNR 和SFDR 性能。根据AD9680 数据手册提供各种奈奎斯特区的前端网络和 寄存器建议设置。
仅使用DC-DC 转换器为AD9680 的1.25 V 域供电的PDN (PDN #3) 在各种输入频率下显示出了良好的性能。这证明了可以组合 域,并在不损失大量ADC 性能的情况下以高效率、高性价比的 方式为它们供电。采用基准源的PDN 具有最佳的噪声性能,因 为它是噪声最低的电源。然而,值得注意的是PDN #3 始终比默 认网络 (PDN #1) 具有更好的SNR 性能。这可能是由于LDO 具 有良好的低频清除特性,但对于电路中存在高于几百kHz 的情况 却无能为力。这可以解释PDN #3 的0.2 dB 优势。
快速傅立叶变换图
图4 和图5 分别显示了170 MHz 和785 MHz 输入时的单音FFT。 FFT 未显示出频谱性能的下降,因为1.25 V 域由单个DC-DC 转 换器供电。

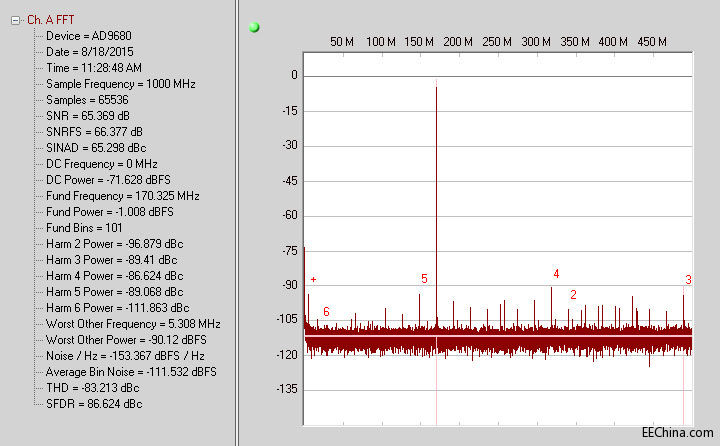

图4. 170 MHz输入时的单音FFT,使用PDN #3。

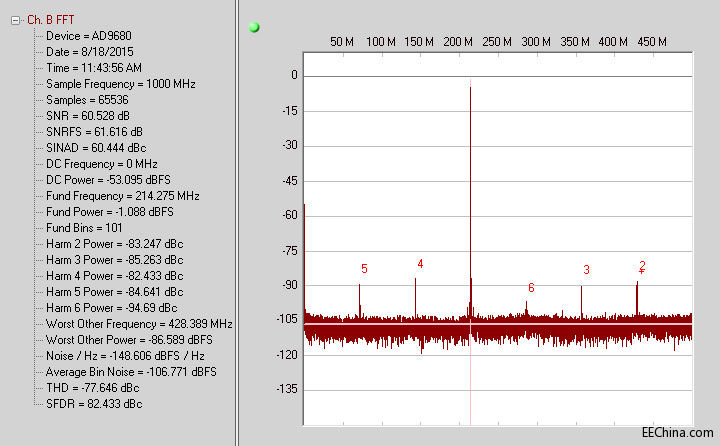

图5. 785 MHz输入时的单音FFT,使用PDN #3。
开关杂散
除了噪声性能,由于采用了开关元件和磁性元件,因此还应当检 查DC-DC 转换器部署的杂散成分。此时,采用谨慎仔细的布局 技术以降低接地环路和接地反弹将会是有好处的。有很多资源可 以协助测量开关电源噪声5,6。边带杂散出现在开关频率失调的两 侧(本例中为1.2 MHz)。必须说明的是,图2 或图3 中的输出 滤波器级是一个两级滤波器。这个两级滤波器是降低开关噪声 (纹波)的主要贡献因素,有助于改善ADC 噪声 (SNR) 性能。同 样的道理,这个两级滤波器还可协助降低开关杂散,并在输出 FFT 中体现出来。在图6 和图7 中,它们分别表现为170 MHz 和785 MHz。

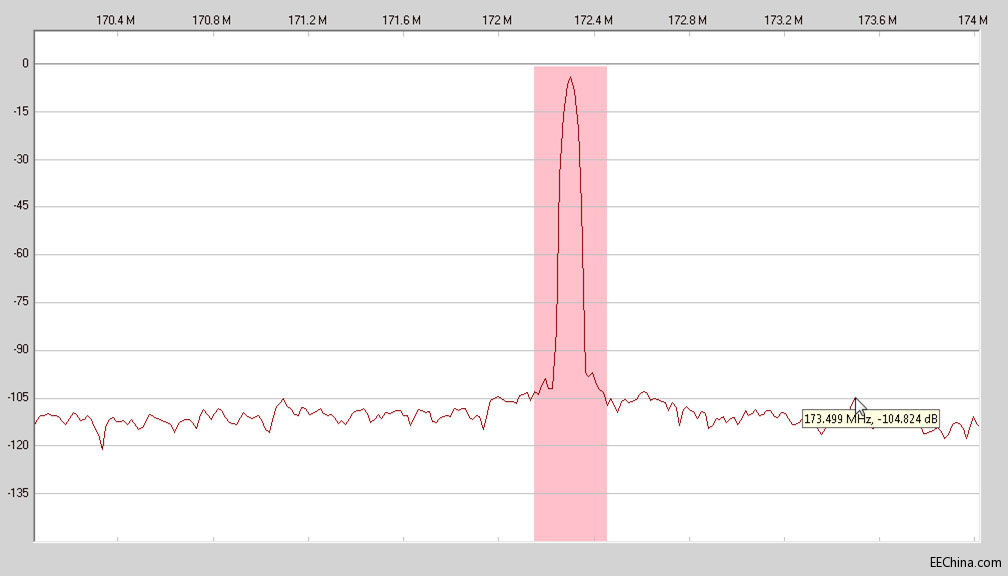

图6. 170 MHz输入时的1.2 MHz 边带开关杂散。
杂散水平 = -105 dBFS。

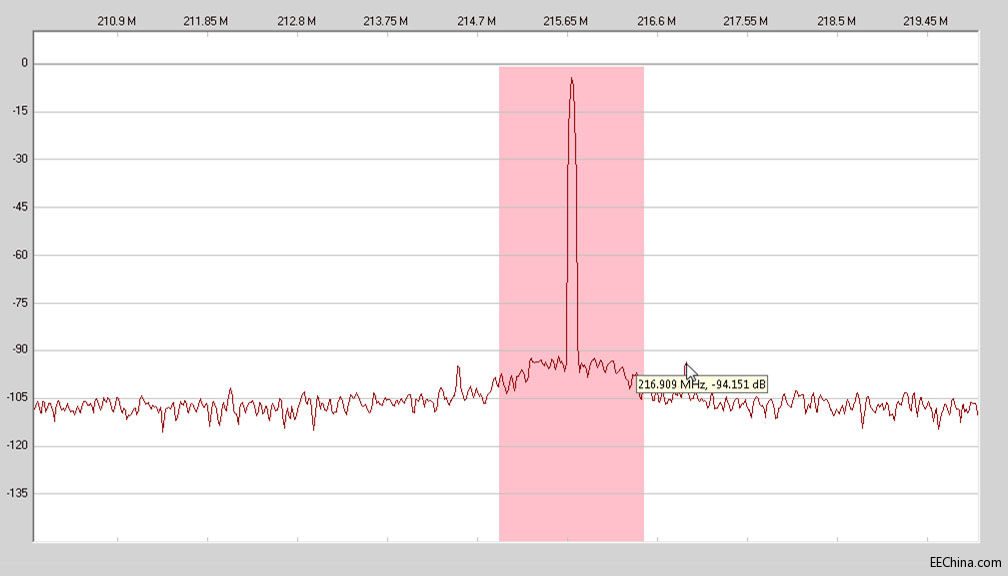

图7. 785 MHz输入时的1.2 MHz 边带开关杂散。
杂散水平 = -94 dBFS。
通过了解PSRR(电源抑制比)或ADC 的电源域,可估算边带 杂散水平。7
DC-DC 转换器开关电路仿真
使用诸如ADIsimPE 等工具,可以仿真DC-DC 转换器输出端的 两级滤波器。8 图8 显示了ADIsimPE 原理图,用来仿真PDN 的 输出噪声和稳定性特征。ADIsimPE 是一款使用方便、功能强大 的工具,可帮助系统工程师设计、优化和分析电源网络。

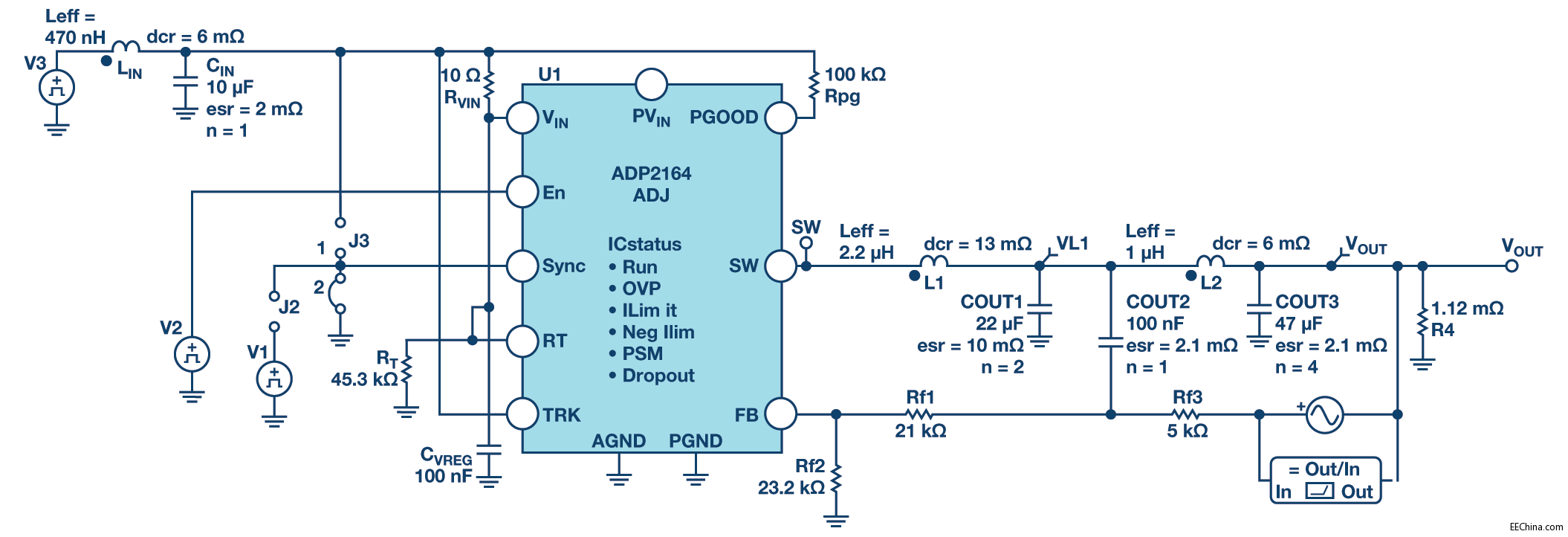

图8. ADP2164 驱动1.25 V 域的ADIsimPE原理图。
图9 显示了第一级输出端的输出纹波以及电路第二级之后的滤 波输出,采用ADIsimPE 仿真。此处显示的纹波约为3 mV p-p。

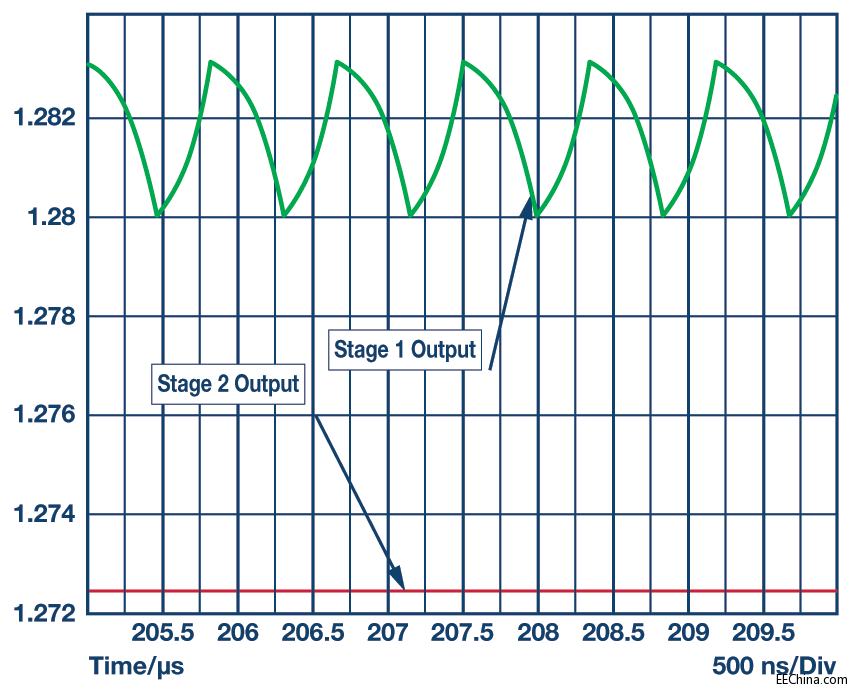

图9. ADIsimPE仿真的一级和二级输出。
物料清单
表4 显示了AD9680 评估板使用的简化PDN(如图2 所示)物料 清单。通过使用图3 中的网络,系统设计人员可节省高达40%到 45%的BOM成本。BOM成本是在一个使用广泛的电子元件供应 商网站上通过计算千片订量价格估算的。
表4. 图2 中的PDN 物料清单
| 索引标识符 | 数量 | 描述 | 制造商 | 部件编号 | 价值 |
| C1 | 1 | 22 μF、6.3 V、X5R 0805 电容 | Murata | GRM21BR60J226ME39L | 22 µF |
| C2 | 4 | 22 μF、6.3 V、X5R 0805 电容 | Murata | GRM21BR60J226ME39L | 22 µF |
| Cf | 1 | 0.1 μF、10 V、X5R 0402 电容 | Murata | GRM155R61A104KA01D | 0.1 µF |
| C3, C4, C5, C6, C7, C8, C9, C10, C11, C12, C13, C14, C15, C16, C17, C18, C19 | 17 | 4.7 μF、6.3 V、X5R 0402 电容 | Murata | GRM155R60J475ME47D | 4.7 µF |
| E1, E2, E3, E4, E5, E6 | 6 | 铁质片10 Ω 0402 | Murata | BLM15AX100SN1D | 10 Ω |
| L1 | 1 | 1.0 μH 屏蔽电源电感,10 mΩ | Coilcraft | XAL5030-102ME | 1.0 µH |
| L2 | 1 | 2.2 μH 屏蔽电源电感,0.1 Ω | Coilcraft | ME3220-222ML | 2.2 µH |
| Rf1 | 1 | 4.99 kΩ、1% 1、W/10 W 0402 电阻 | Panasonic | ERJ-2RKF4991X | 4.99 kΩ |
| Rf2 | 1 | 41.2 kΩ、1% 1、W/10 W 0402 电阻 | Panasonic | ERJ-2RKF4122X | 41.2 kΩ |
| Rb | 1 | 23.2 kΩ、1% 1、W/10 W 0402 电阻 | Panasonic | ERJ-2RKF2322X | 23. |
