LM317参数与中文使用手册

LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介

可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。

电压范围

LM117/LM317 1.25V 至 37V 连续可调。

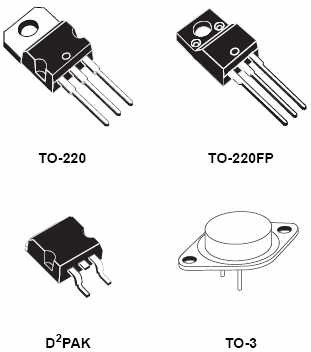

其封装形式如下：



绝对最大额定值


符号	参数	值	单位
VI-O	输入－输出电压差	40	V
IO	输出电流	内部限制
Top	工作结温	LM117	-55到150	℃
LM217	-25到150
LM317	0到125
Ptot	功耗	内部限制
Tstg	储存温度	-65到150	℃
