电路板上的电解电容符号

电解电容符号问题？

请问这电解电容正负极怎么看啊？

电路板上一个球 ，一分为二，一半黑一半白

答案：

没有黑色的话一般白色的是负极, 一半黑一半白的话,黑色是负极

电容符号

在两块距离靠 的很近的并且基本平行的金属板,如铁板上分别接上两根导线.

最简单的电容就做成了,两块铁板就是电容的电极,把两块电极靠得越近,或者铁板面积增大,电容的容量就越大.

最简单的电容符号就是在两条平行线上画上两根引线.

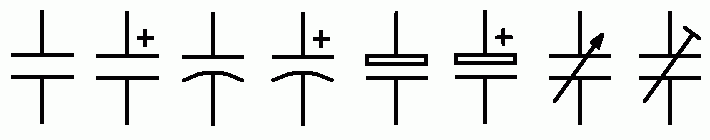

下面是各种电容的原理图符号:

①基本电容符号，如陶瓷电容 电解电容 云母电容 薄膜电容

②-⑥有极性电容,电解电容符号,弯片为负极,空心为正极

⑦可调电容符号⑧微调电容符号



当然还有一些其它样式，但相差不大。
