基于LONWORKS楼宇自控的台达PLC网络应用

LonWorks网络中设备的通信是采用一种称为LonTalk的网络标准语言实现的。LonTalk协议由各种允许网络上不同设备彼此间智能通信的底层协议组成。 LonTalk协议提供的通信服务，使得设备中的应用程序能够在网络上同其他设备发送和接收报文而无需知道网络的拓扑结构或者网络的名称、地址，或其他设备的功能。LonWorks协议能够有选择地提供端到端的报文确认、报文证实和优先级发送，以提供规定受限制的事务处理次数。对网络管理服务的支持使得远程网络管理工具能够通过网络和其他设备相互作用，这包括网络地址和参数的重新配置、下载应用程序、报告网络问题和启动/停止/复位设备的应用程序。LonTalk——也就是LonWorks系统——可以在任何物理媒介上通信，这包括电力线，双绞线，无线（RF），红外（IR），同轴电缆和光纤。

　　而所谓互操作性意味着每个网络中的装置能够根据自己需要发布的信息变成数字式串行数据通过网络直接到达另一个装置。数据转移通常涉及一个信息发送者，一个或一个以上的接收者。发送者和接收者之间一定要有某种形式的连接，数据才能以一连串的开--关状态转移。所有连接到某一特定信道的装置必须有同一速率运行的兼容收发器，如此才能够达到互操作的目的。但是可互操作的网络并不是传统的主从式通讯网络（点对点）可以达到的，网络装置间串行数据的转移要求一套通讯协议，协议通常以嵌入软件或固件代码形式存在于每个网络装置中。包含这个协议代码和某种类型的操作智能的装置称之为网络节点。它包括一片Neuron神经芯片、传感和控制设备、收发器（用于建立Neuron芯片与传输之间的物理连接）和电源。　

  　LonTalk通讯协议是LONWORKS技术的核心，该协议提供一套通信服务，使装置中的应用程序能在网上对其他装置发送和接收报文而无须知道网络拓扑、名称、地址或其他装置的功能。LONTALK协议能够有选择地提供端到端的报文确认、报文证实、优先级发送以便设定事物处理时间。它是一个分层的以数据包为基础的对等的通信协议，象有关的以太网和因特网协议一样。但是，LONTALK协议设计用于控制系统而不是数据处理系统的特定的要求。每个数据包由可变数目的字节构成，长度不定，并且包含应用层的信息以及寻址和其他信息。信道上的每个装置监视在信道上传输的每个数据包以确定自己是否收信人。若是，则处理以判明是否包含本节点应用程序所需的信息或者它是否是个网络管理数据包。LonTa1k协议是直接面向对象的网络协议，即，通过网络变量实现网络节点间的联结。当定义为输出的网络变量改变时，能自动地将网络变量的值发送出去，使所有该变量定义为输入的节点收到它的改变，以便激活相应的处理进程（事件触发型）。标准网络变量能使不同制造商的产品通过建立标准的数据传送模式、正确地翻译、传送数据，便于设备的互换和互操作。另外，由于网络变量的长度有限，最多31B，又提供了四种类型的报文服务：应答方式、请求/响应方式、非应答重发方式、非应答方式。

　　为了简化网络配置和管理，可以把逻辑地址分配给节点，逻辑地址让用户把一个名字和物理装置与节点配合。使用LONTALK的控制网中的逻辑地址在网络配置时定义。所有逻辑地址有2个部分，第一部分是指定域的ID，这个指定域就是节点的集合他们之间可以互操作。逻辑地址的第二部分以独特的15位节点地址规定域中的一个单一节点。

　　而对于PLC介入到LONWORKS网络中，实现PLC数据/状态的实时监控，则必须由网关节点的应用程序对PLC进行操作。

　　本文以上海某大型广场的智能楼宇控制系统中，涉及到台达PLC的LONWORKS系统的部分为例，介绍网关节点与PLC通讯配置的网络变量以及命令格式，在该系统中，机电设备为中央空调风柜，PLC根据回风温度经过PID调节新风阀门的开度，以达到控制房间或单元室温的目的。风柜网络原理图参看图3。

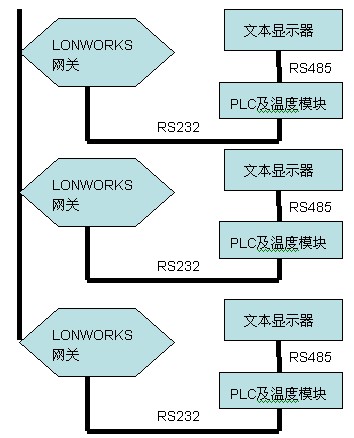

图3 风柜网络原理图

1、 网络变量

　　nviConfig 配制网络变量

　　nvoDR［0～7］ 只读模拟量（AI）

　　nvoXR［0～7］ 只读数字量（DI）

　　nviMW［0～12］ 只写数字量（DO）

　　nviDW［0～31］ 只写模拟量（AO）

　　2、 配制网络变量

　　nviConfig输入格式：X 　X X X XXXXXXX

　　指令 操作号 ： 设定值

　　㈠指 令：R 读设定值，W 置设定值；

　　㈡操作号：00 通信格式设定，

　　01~08 nvoDR［0～7］ 连接设定

　　09~16 nvoXR［0～7］ 连接设定

　　17~29 nvoMW［0～12］ 连接设定

　　30~61 nvoDW［0～31］ 连接设定

　　㈢设定值：通信格式设定 BBBBB_TT （BBBBB波特率 如09600，_ 空格，TT 通信秒间隔 如01）

㈣连接设定： SSIIAAAA （SS设备号 如
