中央空调监控系统温湿度控制的分析

制冷剂由冷凝器进入蒸发器进行蒸发吸热，使冷冻水降温，然后冷冻水进入水冷风机盘管吸收空气中的热量，如此周而复始，循环不断，把室内热量带走。当环境温度过低时，需要以热水进入风机盘管，和上述原理一样，空气加热后送入室内。空气经过冷却后，有水分析出，空气相对湿度减少，变的干燥，所以需增加湿度，这就要加装加湿器，进行喷水或喷蒸汽，对空气进行加湿处理，用这样的湿空气去补充室内水汽量的不足。
3 中央空调自动控制系统
　　3.1 中央空调自动控制的内容与被控参数
　　中央空调系统由空气加热、冷却、加湿、去湿、空气净化、风量调节设备以及空调用冷、热源等设备组成。这些设备的容量是设计容量，但在日常运行中的实际负荷在大部分时间里是部分负荷，不会达到设计容量。所以，为了舒适和节能，必须对上述设备进行实时控制，使其实际输出量与实际负荷相适应。目前，对其容量控制已实现不同程度的自动化，其内容也日渐丰富。被控参数主要有空气的温度、湿度、压力（压差）以及空气清新度、气流方向等，在冷、热源方面主要是冷、热水温度，蒸汽压力。有时还需要测量、控制供回水干管的压力差，测量供回水温度以及回水流量等。在对这些参数进行控制的同时，还要对主要参数进行指示、记录、打印，并监测各机电设备的运行状态及事故状态、报警。
　　中央空调设备主要具有以下自控系统：风机盘管控制系统、新风机组控制系统、空调机组控制系统、冷冻站控制系统、热交换站控制系统以及有关给排水控制系统等。
　　3.2 中央空调自动控制的功能
　　（1） 创造舒适宜人的生活与工作环境
　　·对室内空气的温度、相对湿度、清新度等加以自动控制，保持空气的最佳品质;
　　·具有防噪音措施（采用低噪音机器设备）;
　　·可以在建筑物自动化系统中开放背景轻音乐等。
　　通过中央空调自动控制系统，能够使人们生活、工作在这种环境中，心情舒畅，从而能大大提高工作效率。而对工艺性空调而言，可提供生产工艺所需的空气的温度、湿度、洁净度的条件，从而保证产品的质量。
　　（2） 节约能源
　　在建筑物的电器设备中，中央空调的能耗是最大的，因此需要对这类电器设备进行节能控制。中央空调采用自动控制系统后，能够大大节约能源。
　　（3） 创造了安全可靠的生产条件
　　自动监测与安全系统，使中央空调系统能够正常工作，在发现故障时能及时报警并进行事故处理。
　　3.3 中央空调自动控制系统的基本组成

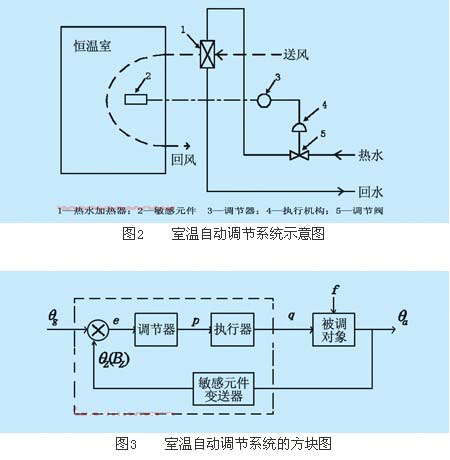

　　图2为一室温的自动控制系统。它是由恒温室、热水加热器、传感器、调节器、执行器机构和（调节阀）调节机构组成。其中恒温室和热水加热器组成调节对象（简称对象），所谓调节对象是指被调参数按照给定的规律变化的房间、设备、器械、容器等。图2所示的室温自动调节系统也可以用图3所示的方块图来表示。室温就是室内要求的温度参数，在自动调节系统中称为被调参数（或被调量），用θa表示。在室温调节系统中，被调参数就是对象的输出信号。被调参数规定的数值称为给定值（或设定值），用θg表示。室外温度的变化，室内热源的变化，加热器送风温度的变化，以及热水温度的变化等，都会使室内温度发生变化，从而室内温度的实际值与给定值之间产生偏差。这些引起室内温度偏差的外界因素，在调节系统中称为干扰（或称为扰动），用f表示。在该系统中，导致室温变化的另一个因素是加热器内热水流量的变化，这一变化往往是热水温度或热水流量的变化引起的，热水流量的变化是由于控制系统的执行机构—调节阀的开度变化所引起的，是自动调节系统用于补偿干扰的作用使被调量保持在给定值上的调节参数，或称调节量q。调节量q和干扰f对对象的作用方向是相反的。

4 中央空调系统控制中存在的问题
　　4.1 被控对象的特点
　　空调系统中的控制对象多属热工对象，从控制角度分析，具有以下特点［3］：
　　（1） 多干扰性
　　例如，通过窗户进来的太阳辐射热是时间的函数，受气象条件的影响;室外空气温度通过围护结构对室温产生影响;通过门、窗、建筑缝隙侵入的室外空气对室温产生影响;为了换气（或保持室内一定正压）所采用的新风，其温度变化对室温有直接影响。此外，电加热器（空气加热器）电源电压的波动以及热水加热器热水压力、温度、蒸汽压力的波动等，都将影响室温。
　　如此多的干扰，使空调负荷在较大范围内变化，而它们进入系统的位置、形式、幅值大小和频繁程度等，均随建筑的构造（建筑热工性能）、用途的不同而异，更与空调技术本身有关。在设计空调系统时应考虑到尽量减少干扰或采取抗干扰措施。因此，可以说空调工程是建立在建筑热工、空调技术和自控技术基础上的一种综合工程技术。
　　（2） 多工况性
　　空调技术中对空气的处理过程具有很强的季节性。一年中，至少要分为冬季、过渡季和夏季。近年来，由于集散型系统在空调系统中的应用，为多工况的空调应用创造了良好的条件。由于空调运行制度的多样化，使运行管理和自动控制设备趋于复杂。因此，要求操作人员必须严格按照包括节能技术措施在内的设计要求进行操作和维护，不得随意改变运行程序和拆改系统中的设备。
　　（3） 温、湿度相关性
　　描述空气状态的两个主要参数为温度和湿度，它们并不是完全独立的两个变量。当相对湿度发生变化时会引起加湿（或减湿）动作，其结果将引起室温波动;而室温变化时，使室内空气中水蒸气的饱和压力变化，在绝对含湿量不变的情况下，就直接改变了相对湿度（温度增高相对湿度减少，温度降低相对湿度增加）。这种相对关联着的参数称为相关参数。显然，在对温、湿度都有要求的空调系统中，组成自控系统时应充分注意这一特性。
　　4.2 控制中存在的主要问题
　　目前中央空调系统主要采用的控制方式是pid控制，即采用测温元件（温感器）＋pid温度调节器＋电动二通调节阀的pid调节方式。夏季调节表冷器冷水管上的电动调节阀，冬季调节加热器热水管上的电动调节阀，由调节阀的开度大小实现冷（热）水量的调节，达到温度控制的目的。为方便管理，简化控制过程，把温度传感器设于空调机组的总回风管道中，由于回风温度与室温有所差别，其回风控制的温度设定值，在夏季应比要求的室温高（0.5～1.0）℃，在冬季应比要求的室温低（0.5～1.0）℃。
　　pid调节的实质就是根据输入的偏差值，按比例、积分、微分的函数关系进行运算，将其运算结果用于控制输出。现场监控站监测空调机组的工作状态对象有：过滤器阻塞（压力差），过滤器阻塞时报警，以了解过滤器是否需要更换;调节冷热水阀门的开度，以达到调节室内温度的目的;送风机与回风机启/停;调节新风、回风与排风阀的开度，改变新风、回风比例，在保证卫生度要求下降低能耗，以节约运行费用;检测回风机和送风机两侧的压差，以便得知风机的工作状态;检测新风、回风与送风的温度、湿度，由于回风能近似反映被调对象的平均状态，故以回风温湿度为控制参数。根据设定的空调机组工作参数与上述监测的状态数据，现场控制站控制送、回风机的启/停，新风与回风的比例调节，盘管冷、热水的流量，以保证空调区域内空气的温度与湿度既能在设定范围内满足舒适性要求，同时也能使空调机组以较低的能量消耗方式运行。pid调节能满足对环境要求不高的一般场所，但是pid调节同样存在一些不足，如控制容易产生超调，对于工况及环境变化的适应性差，控制惯性较大，节能效果也不理想，所以对于环境要求较高或者对环境有特殊要求的场所，pid调节就无法满足要求了。
　　对于像中央空调系统这样的大型复杂过程（或对象）的控制实现，一般是按某种准则在低层把其分解为若干子系统实施控制，在上层协调各子系统之间的性能指标，使得集成后的整个系统处于某种意义下的优化状态。在控制中存在问题主要表现在：
　　（1） 不确定性
　　传统控制是基于数学模型的控制，即认为控制、对象和干扰的模型是已知的或者通过辩识可以得到的。但复杂系统中的很多控制问题具有不确定性，甚至会发生突变。对于“未知”、不确定、或者知之甚少的控制问题，用传统方法难以建模，因而难以实现有效的控制。
　　（2） 高度非线性
　　传统控制理论中，对于具有高度非线性的控制对象，虽然也有一些非线性方法可以利用，但总体上看，非线性理论远不如线性理论成熟，因方法过分复杂在工程上难以广泛应用，而在复杂的系统中有大量的非线性问题存在。
　　（3） 半结构化与非结构化
　　传统控制理论主要采用微分方程、状态方程以及各种数学变换作为研究工具，其本质是一种数值计算方法，属定量控制范畴，要求控制问题结构化程度高，易于用定量数学方法进行描述或建模。而复杂系统中最关注的和需要支持的，有时恰恰是半结构化与非结构化问题。
　　（4） 系统复杂性
　　按系统工程观点，广义的对象应包括通常意义下的操作对象和所处的环境。而复杂系统中各子系统之间关系错综复杂，各要素间高度耦合，互相制约，外部环境又极其复杂，有时甚至变化莫测。传统控制缺乏有效的解决方法。
　　（5） 可靠性
　　常规的基于数学模型的控制方法倾向于是一个相互依赖的整体，尽管基于这种方法的系统经常存在鲁棒性与灵敏度之间的矛盾，但简单系统的控制可靠性问题并不突出。而对复杂系统，如果采用上述方法，则可能由于条件的改变使得整个控制系统崩溃。
　　归纳上述问题，复杂对象（过程）表现出如下的特性：
　　·系统参数的未知性、时变性、随机性和分散性;
　　·系统时滞的未知性和时变性;
　　·系统严重的非线性;
　　·系统各变量间的关联性;
　　·环境干扰的未知性、多样性和随机性。
　　面对上述空调系统的特性，因其属于不确定性复杂对象（或过程）的控制范畴，传统的控制方法难以对这类对象进行有效的控制，必须探索更有效的控制策略。
