基于FINS协议的PLC与上位机以太网通信的实现

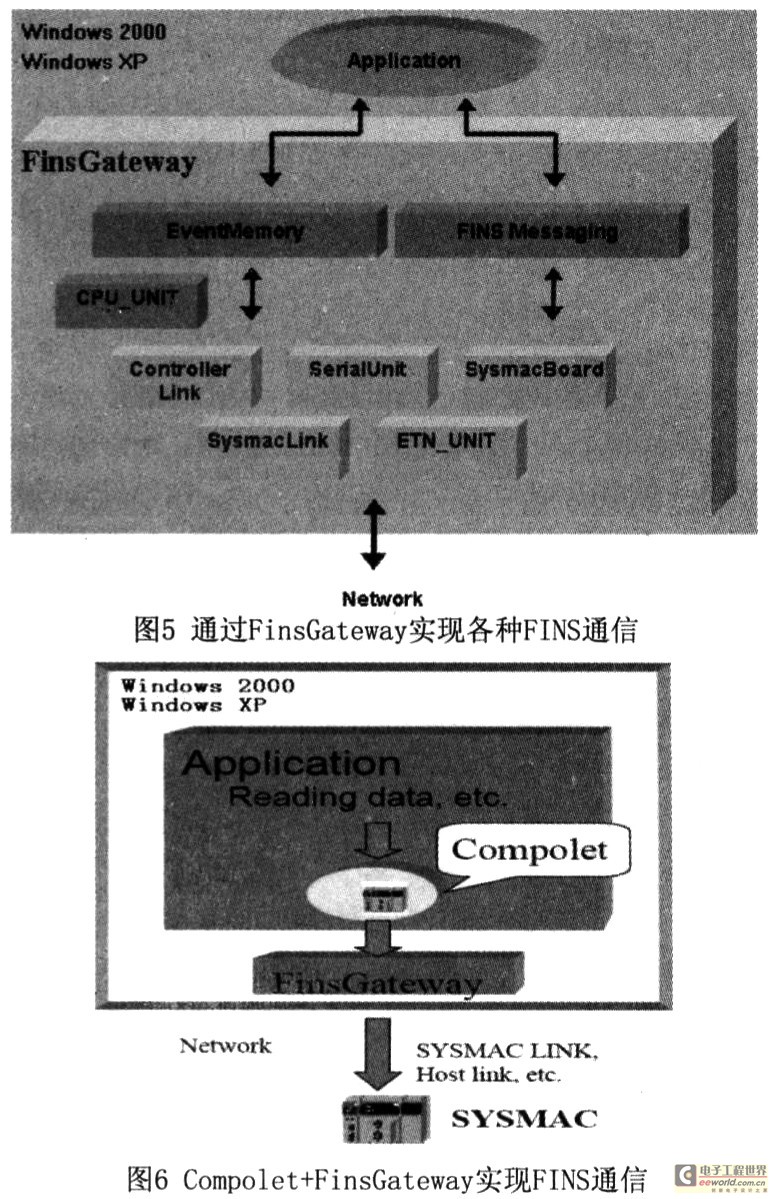

3 FinsGateway和SYSMAC Compolet控件介绍

FinsGateway是OMRON FINS通信协议的驱动程序，它为计算机上的32位Windows操作系统提供一个工业自动化网络环境。FinsGateway集成了不同的网络协议，并为FINS通信和数据链接提供驱动程序和接口库函数。它通过创建高性能的虚拟存储区EventMemory，为不同的用户程序提供数据的接入和共享。利用 FinsGateway，计算机可以通过各层网络(包括网络互联)访问网络上的PLC，通过接口库函数，用户还可以开发程序。



SYSMAC Compolet是欧姆龙公司专门为FINS通信开发的Active X控件，它是架构在FinsGateway这个驱动程序下的VB控件，对Fins指令做了进一步集成和优化。SYSMAC Compolet为SYSMAC C／CS1／CV系列的PLC提供应用程序编程接口，在开发时只需要调用该控件，编写程序更便捷，语句更简单，配合使用FinsGateway，通过计算机就可以方便地控制访问PLC，直接对其操作而不需要掌握相应的Fins指令知识。

4 OMRON PLC与上位机以太网通信的实现

OMRON PLC与上位机的以太网通信依靠发送FINS指令实现。上位机发送FINS指令可以直接读取或写入PLC相应的数据，PLC部分无需编写接收和发送程序。文献给出了运用VC++异步套接字类CAsyncSocket与OMRON PLC进行以太网通信的方法。本例中采用FINS／UDP方式，具体如图7所示。上位机利用Visual Basic 6．0进行程序开发，具体实现向PLC发送FINS指令(读取内存区域，指令代码0101)读取DM100开始的150个字数据的功能。相较于文献 介绍的方法，本文中为不同层次的使用者提供了三种方法来实现这一个功能，增加了系统开发的选择性。图7上位机与PLC通过以太网通信



在进行上位机程序编程之前首先要完成上位机和PLC的以太网单元的设置。

(1)设置上位机的IP地址为10．72．18．11，子网掩码为255．255．255．0，它的FINS节点号默认为11。

(2)通过欧姆龙CX-Programmer软件，在IO表中将PLC CSIW-ETN11以太网单元的IP地址设置为10．72．18．19，子网掩码为255．255．255．0，FINS节点号设置为19。地址转换方式设置为自动生成(动态)。FINS／UDP端口为9600(默认)。保存后下传至PLC。

下面主要介绍三种方法来实现上述功能。

4．1 使用Micosoft Wi nsock控件

在VB中新建一个Standard．EXE文件。添加Winsock控件，对象命名为"Winsock1"，发送Fins命令程序如下：

编译保存后即可。

4．2 使用FINSGateway中的OMRON FinsMessaging Control

(1)在上位机中安装Finsgateway软件，并在Service Manager中启动CPU_UNIT和ETN_UNIT。

(2)ETN UNIT属性中，在"UDP Nodes"中手动添加PLC的IP地址(10．72．18．19)和FINS地址(0．19．0)。在"Commuincation Unit Settings"中设置端口号(9600)和FINS-IP地址转换方式为自动生成(动态)。

(3)在VB中新建一个standard．EXE文件。添加OMRON FinsGateway FinsMessaging Control，对象名为"FinsMsgl"。

(4)在form区添加一个Command button(命名为"Command1")作为发送Fins指令之用；同时添加一个textbox(命名为"Text1")作为显示所接受数据之用。

(5)在"Conmand1"中的"Click"事件中添加如下代码：

Private Sub Command1_C1ick()FinsMsg1．sendFinsCommand0，19，0，"0101820064000096"End Sub
在"FinsMsg1"中的"OnReceive"事件中添加如下代码：
Private Sub FinsMsg1_OnReceive ()
Dim net As Integer，node As Integer，unit AsInteger
Text1．Text=Fins Msg1．receive Message(net，node，unit，vbString)
End Sub

编译保存后即可。

4．3 使用FinsGateway和SYSMAC Compolet

(1)在上位机中安装Fins Gateway和SYSMACCompolet软件。启动FinsGateway的Service Manager，并启动CPU UNIT和ETN UNIT。

(2)同4．2中第(2)点。

(3)在VB中新建一个Standard．EXE文件。添加OMRON SYSMAC CS Control，对象名为"SYSMAC CS11"。

(4)在对象"SYSMACCS11"属性中，选择"Communication"标签，选中"ActivateCoCommunication"并设置PLC的Fins地址(0．19．0)。

(5)在form区添加一个Command button(命名为"Command1")作为发送Fins指令之用；同时添加一个text box(命名为"Text1")作为显示所接受数据之用。

(6)在"Conmand1"中的"Click"事件中添加如下代码：

Private Sub Command1_Click()
Text1．Text=SYSMAC_CS1 1．readArea(plcAreaDM，100，150，vbString)
End Sub

编译保存后即可。
