通信电源、机房环境集中监控系统优化和升级

6 配置表同步

现运行的监控系统各个监控部分之间缺乏配置同步机制，维持系统配置一致比较麻烦。

针对这一问题，我们建立了配置表同步机制。配置同步的逻辑采用自顶向下的方式，首先由监控工作站或管理工作站开始，先将配置更改信息写入数据库操作记录表，然后由通信服务器读入配置更改信息，再由通信服务器将此信息发送给监控前置机。监控工作站采取查操作记录表方式更新本机配置。自动配置更新可按如下层次更新，包括：端局层、机房层、监控器层、设备层、变量层。

7 远程控制

本系统采用TCP/IP作为基本的通信协议，但现有远程控制都通过通信服务器和数据库中转，过于依赖中心服务器，导致系统出现以下问题：

1、控制信息回馈不及时，不能准确提示控制成败标志。

2、延长了控制操作的时间，存在控制不及时的隐患。

3、数据库或通信服务器出现问题时，不能执行远程控制操作。

升级后，改变远程控制逻辑，由监控工作站直接控制监控前置机。这样带来了以下好处：

1、控制操作执行速度快，不存在延时问题。

2、信息回馈准确及时。

3、在通信服务器或数据库出现问题时，不影响远程控制操作。

8 系统时间

监控前置机对时系统存在问题，有时会出现错误时间。针对这一问题，我们修改了系统对时逻辑。当连续对时三次以上，不出现较大间隔时间误差时，视为正确时间，否则视为错误时间。最大误差间隔时间可调，一般设为对时周期的2～5倍。

9 告警过滤

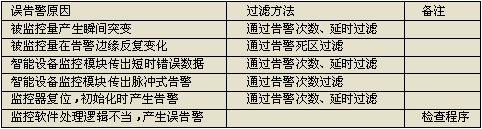

产生误告警的几种主要原因见表1。

                                         表1 产生误告警原因列表

系统某些误告警不能屏蔽，会产生频繁告警。通过以下操作，可减少系统误告警数量。

告警次数过滤：以超过告警线的次数来判断是否产生告警/解除，当连续n次以上超过告警线才产生告警/解除，否则视为误告警处理。次数n可以设定为0～10；次数设为 0时，视为告警次数过滤无效。

告警延时过滤：以超过告警线的时间来判断是否产生告警/解除，超过最大告警延时时间才产生告警/解除，否则视为误告警处理。延时时间有效数据为0.5～60秒，超出此范围视为告警延时无效；当不使用告警延时功能时，应设为0。

告警死区过滤：当监控量超过告警线产生告警后，如果监控量在告警线上下波动，没有超过死区上下线，不产生重复告警及告警解除。告警死区设为0时，视为告警死区过滤无效。告警死区值根据具体情况指定，一般设为量程的2%左右。

同时，系统只将对用户有用的报警和事件记录放入信息栏。

10 复位控制

针对目前监控前置机在系统通信中断时复位频繁，造成硬盘等故障发生率提高的问题，我们在监控前置机增加系统通信断复位次数限制，避免系统频繁重启。次数可指定，默认为3。

11 智能化设备的接入

升级后的监控系统可实现对任意智能设备的接入，但相对于通信接口间的硬件转换，通信协议的转换相对要复杂一些。其实现方式一是局方智能设备智能接口直接连接到监控系统嵌入式监控设备上，由其将转换过的标准协议传送到上位机；二是直接将局方智能设备智能接口接到上位机上，通过软件实现协议转换。无论是嵌入式监控设备还是上位机，都可以根据智能设备及智能协议不同插入不同的协议模块。

监控系统使用的软件协议转化器是在局站中心的计算机中运行的，只占有很少的资源。它是一个小的转换程序，在编写时就能根据智能设备厂家提供的通信协议，将厂家提供的所有设备数据接入到监控系统，可以方便我们详细全面地了解智能设备的运行状况。

但是，监控系统不建议使用硬件协议转换器，因为这样增加了成本，并且在通信链路上增加了一个环节，影响了系统的安全性。此外，由于这种硬件协议转换器是各个监控厂家自己生产的，当局端有新增设备时，会产生一系列问题。

12 增加图像监控

国家相关部门已下达机房改造的规定，一些大型的机房已慢慢成为无人职守型。为了保证上述机房的安全运行要求，升级后的系统增加了图像监控功能，能够随时观察到机房的运行情况，并能得到相关的录像资料。升级后的系统状况如下。

系统结构：采用三级系统结构，包括远程现场、监控区域和监控中心三级。

传输方式：PCM-2M通信线路连接或采用E1抽时隙复用数据方式。

监控现场：每个现场可接若干台摄像机，摄像机的镜头和云台可控。

告警联动：可以任意监视各个现场，并接收各现场的报警信息，及时切换至告警现场，并可将现场情况录像。
