嵌入式数据库在数控系统中的实现与应用

2.3 填充模块

实现了与数据库的连接后，接下来应将数据库的数据填充到用户界面上去。应用程序中用Fill_clist()模块实现数据填充功能，其实现流程为：用MySQL查询所需的数据；将查询结果保存在内部缓存中；将缓存中的数据显示在用户界面上。模块代码如下：

void Fill_clist(){ ……；
gchar *amend_clist_row[5] = {,,,,}； //定义gtk+数组数据指针及变量
mysql_query(conx,select number,shapeh,deleteh,shaped,deleted from tbl_amend_amend)；
result_set = mysql_store_result(conx)； //将查询结果保存在内部缓存中
num_fields = mysql_num_fields(result_set)； //获得结果集中列的数量
while(db_row = mysql_fetch_row(result_set)) {
lengths = mysql_fetch_lengths(result_set)； //获得列的长度
amend_clist_row[0] = db_row[0]；
……；
amend_clist_row[4] = db_row[4]； //将获得的db_row字符串数组的值一一对应地赋值给amend_clist_row
gtk_clist_append(GTK_CLIST(modify_list),amend_clist_row); }//填充到clist对应的域中
mysql_free_result(result_set)；} //释放结果集所用的内存

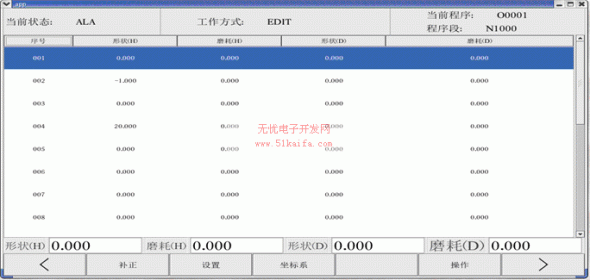

编译运行插入程序，实现了数据库向用户界面填充数据功能，获得了如图2所示的界面。


图2 MySQL填充图

2.4 更新模块

当用户在界面上对系统参数进行修改后，希望将新的数据写入数据库保存，确保数据信息的一致性和连续性，因此应用程序应具有根据系统参数的改变而更新数据库的功能。与填充模块类似，应用程序中用Update_database()模块实现数据库更新功能。

3 数据库移植

3.1 移植的硬件平台

本数控系统中采用了嵌入式PC平台，嵌入式PC与标准PC机完全兼容。因而，可以在普通PC上做好设计和开发，再将软件移植到嵌入式PC上。本系统开发采用嵌入式PC104计算机，硬件水平达到P3级，内存为128M，程序存储选用128M CF[4]卡。

3.2 移植过程

要在数控系统中应用数据库和操作界面，则需要将MySQL和操作界面应用程序移植到CF卡中。考虑到CF卡的容量问题，在移植的过程中要对数据库进行裁剪。

3.2.1 mysqld运行服务器的移植

要让MySQL能运行在嵌入式系统中，那么mysqld运行服务器文件的移植有着至关重要的作用。用命令ldd mysqld查询与mysqld可执行文件相关的库，结果如表2所示：

表2 与mysqld可执行文件相关的库文件

相关库文件	大小	相关库文件	大小
librt.so.1 => /lib/librt.so.1	37K	libstdc++.so.5 => /usr/lib/libstdc++.so.5	71K
libdl.so.2 => /lib/libdl.so.2	15K	libm.so.6 => /lib/tls/libm.so.6	21K
libpthread.so.0 => /lib/tls/libpthread.so.0	79K	libgcc_s.so.1 => /lib/libgcc_s.so.1	30K
libz.so.1 => /usr/lib/libz.so.1	52K	libc.so.6 => /lib/tls/libc.so.6	1531K
libcrypt.so.1 => /lib/libcrypt.so.1	23K	/lib/ld-linux.so.2 => /lib/ld-linux.so.2	103K
libnsl.so.1 => /lib/libnsl.so.1	91K

执行文件mysqld的大小为3.3M，而其相关的库文件的大小约为2M，将mysqld并同上述相关的库文件一起移植到CF卡上，这样mysqld便可在嵌入式硬件平台上有效地执行了。

3.2.2应用文件的移植

假定应用程序的可执行文件为app，用命令ldd app同样可以查询到与可执行文件app相关的库。将应用程序连同与应用程序执行相关的库文件一起移植到CF卡上。应用程序的大小约为100K，与应用程序执行相关联的库文件的大小约为8M，而这8M的库文件大部分为嵌入式Linux系统自身带有的库文件，基本上不需要再移植。这样就可在嵌入式数控系统中运行用户操作界面程序，而在后台运行数据库程序了。
