学习资料——单片机存储器结构

2、存储器译码
  那么，我们怎样来控制各个单元的控制线呢？这个还不简单，把每个单元元的控制线都引到集成电路的外面不就行了吗？事情可没那么简单，一片27512存储器中有65536个单元，把每根线都引出来，这个集成电路就得有6万多个脚？不行，怎么办？要想法减少线的数量。我们有一种办法称这为译码，简单介绍一下：一根线能代表2种状态，2根线能代表4种状态，3根线能代表几种，256种状态又需要几根线代表？8种，8根线，所以65536种状态我们只需要16根线就能代表了。

(图4)

3、存储器的选片及总线的概念

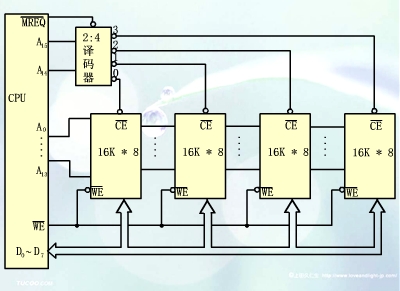

   至此，译码的问题解决了，让我们再来关注另外一个问题。送入每个单元的八根线是用从什么地方来的呢？它就是从计算机上接过来的，一般地，这八根线除了接一个存储器之外，还要接其它的器件，如图4所示。这样问题就出来了，这八根线既然不是存储器和计算机之间专用的，如果总是将某个单元接在这八根线上，就不好了，比如这个存储器单元中的数值是0FFH另一个存储器的单元是00H，那么这根线到底是处于高电平，还是低电平？岂非要打架看谁历害了？所以我们要让它们分离。办法当然很简单，当外面的线接到集成电路的管脚进来后，不直接接到各单元去，中间再加一组开关（参考图4 ）就行了。平时我们让开关关闭着，如果确实是要向这个存储器中写入数据，或要从存储器中读出数据，再让开关接通就行了。这组开关由三根引线选择：读控制端、写控制端和片选端。要将数据写入片中，先选中该片，然后发出写信号，开关就合上了，并将传过来的数据（电荷）写入片中。如果要读，先选中该片，然后发出读信号，开关合上，数据就被送出去了。注意图4，读和写信号同时还接入到另一个存储器，但是由于片选端不一样，所以虽有读或写信号，但没有片选信号，所以另一个存储器不会“误会”而开门，造成冲突。那么会不一样时选中两片芯片呢？只要是设计好的系统就不会，因为它是由计算控制的，而不是我们人来控制的，如果真的出现同时出现选中两片的情况，那就是电路出了故障了，这不在我们的讨论之列。

   从上面的介绍中我们已经看到，用来传递数据的八根线并不是专用的，而是很多器件大家共用的，所以我们称之为数据总线，总线英文名为BUS，总即公交车道，谁者能走。而十六根地址线也是连在一起的，称之为地址总线。

半导体存储器的分类

  按功能能分为只读和随机存取存储器两大类。所谓只读，从字面上理解就是只能从里面读，不能写进去，它类似于我们的书本，发到我们手回之后，我们只能读里面的内容，不能随意更改书本上的内容。只读存储器的英文缩写为ROM（READ ONLY MEMORY）

所谓随机存取存储器，即随时能改写，也能读出里面的数据，它类似于我们的黑板，我能随时写东西上去，也能用黑板擦擦掉重写。随机存储器的英文缩写为RAM（Random Access Memory）这两种存储器的英文缩写一定要记牢。

注意：所谓的只读和随机存取都是指在正常工作情况下而言，也就是在使用这块存储器的时候，而不是指制造这块芯片的时候。不然，只读存储器中的数据是怎么来的呢？其实这个道理也很好理解，书本拿到我们手里是不能改了，能当它还是原材料——白纸的时候，当然能由印刷厂印上去了。

顺便解释一下其它几个常见的概念。

  PROM，称之为可编程存储器。这就象我们的练习本，买来的时候是空白的，能写东西上去，可一旦写上去，就擦不掉了，所以它只能用写一次，要是写错了，就报销了。（现在已经被淘汰）

  EPROM，称之为紫外线擦除的可编程只读存储器。它里面的内容写上去之后，如果觉得不满意，能用一种特殊的办法去掉后重写，这就是用紫外线照射，紫外线就象“消字灵”，能把字去掉，然后再重写。当然消的次数多了，也就不灵光了，所以这种芯片能擦除的次数也是有限的——几百次吧。（现在已经被淘汰）

   EEPROM，也叫 E2PROM称之为电可擦可编程只读存储器，它和EEPROM类似，写上去的东西也能擦掉重写，但它要方便一些，不需要光照了，只要用电就能擦除或者重新改写数据，所以就方便许多，而且寿命也很长（几万到几十万次不等）。

  FLASH，称之为闪速存储器，属于EEPROM的改进产品，它的最大特点是必须按块(Block)擦除(每个区块的大小不定，不同厂家的产品有不同的规格)， 而EEPROM则可以一次只擦除一个字节(Byte)。FLASH现在常用于大容量存储,比如u盘

  再次强调，这里的所有的写都不是指在正常工作条件下。不管是PROM还是EP
