分析iic， spi，uart的好帮手，虚拟逻辑分析仪

前两天需要分析6路PWM的驱动信号，买不起贵的，自己DIY的saleae逻辑分析仪，用来分析iic，spi，uart等等信号非常管用的，用起来超爽啊！不说了，上图。

可以同时兼容saleae逻辑分析仪和usbee ax。
Saleae软件做的比较美观，最大采样24M，分析I2C,SPI,UART,IR,CAN,1WIRE，简单易用。有LVC245电平转换和保护电路。
参数：
8通道输入
工作电压范围:-0.5 to 5.25V
最大采样率24M，采样深度取决于计算机内存大小

SALEAE逻辑分析仪本身是个美国人设计的，全套包括一个PC上的图形软件，和一个USB的硬件采样板子。可以同时采样8路逻辑信号，最高采样频率24Mhz。这虽然不能和专业的逻辑分析仪相比，但是对于常用的IIC, SPI, UART, 1-WIRE的低速通讯协议来说，还是能够很好分析的。当然也可以同时分析8路并行数据，比如一些LCD, LED的显示驱动信号等等。这对于单片机开发者来说，可是说是必不可少的工具之一。

http://item.taobao.com/item.htm?id=4793452890

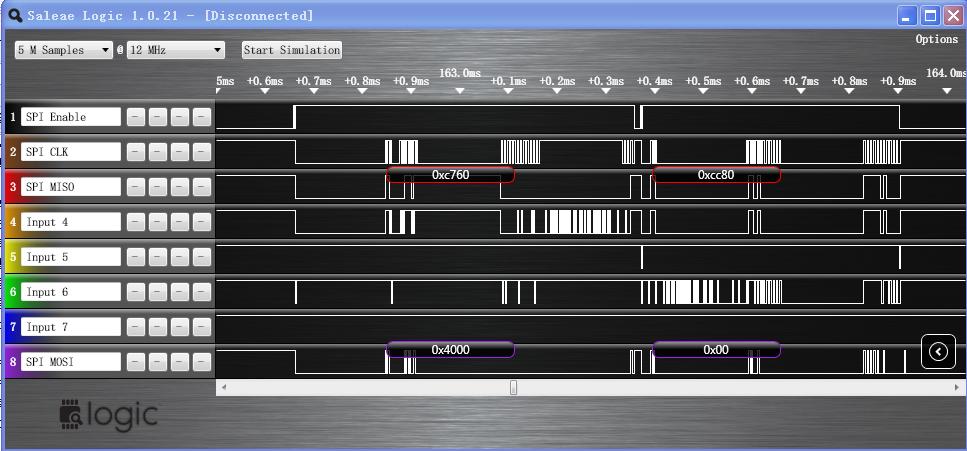

下面分别是iic，spi，uar的使用截图，设置好协议的名称就可以看到通讯的内容，大大方便的开发过程。
