红米Note 3拆解

        11月24日 发布的红米Note 3，作为小米第一款金属机身，并配备了指纹识别功能的手机，终将千元机市场带入白热。前后有虎狼，也让雷军在感慨多年的做机生涯后不禁哽咽。从「为发烧而生」到「我所有的向往」，从务实到务虚，这是雷军或者说是小米的步伐？红米Note 3 姗姗来迟，它是为 MI 5 攒足了大招，还是踉跄的跟上了市场的节奏？走进冰冷外壳下的红米，看看里面还藏着什么让我们热泪盈眶。
开箱体验：红米Note 3 开箱：全金属加指纹只要 899



本次拆机用到的工具有「十字螺丝刀」、「镊子」、「撬棒」、「撬片」、「热风抢」或「电吹风」

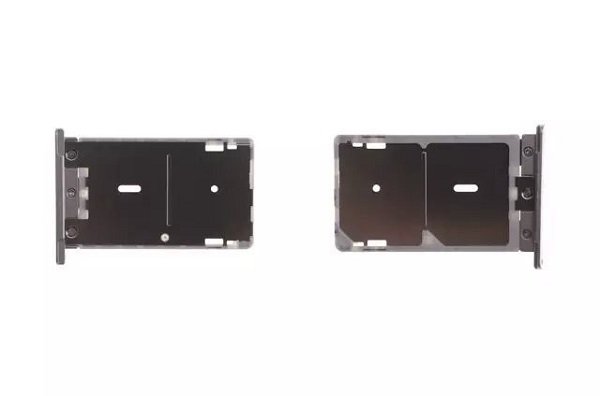

Step 1　　取出卡托



取出卡托。



Step 2　　拆卸后盖

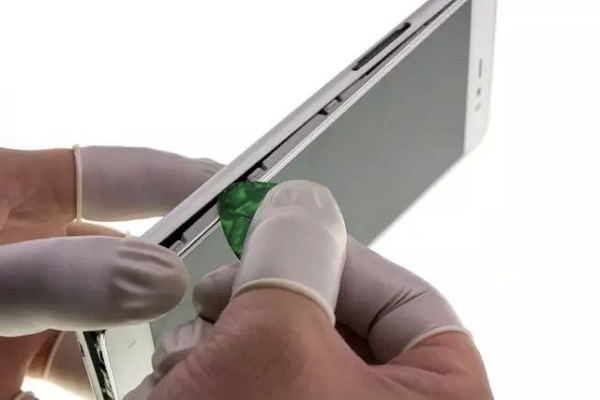

用撬片从 USB 口进入，将手机撬开缝隙。
红米Note 3 的金属机身采用的是卡扣固定，无需用热风抢即可取下后盖。

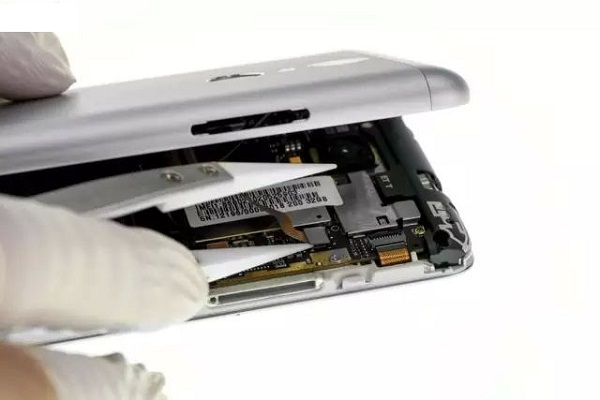

机身划动，撬开后盖后，将后盖取下。
注意拆开后盖后，不要马上取下，还有指纹识别模块没有断开与主板的连接。



断开指纹识别模块 BTB（Board to Board，板对板连接器），取下后盖。

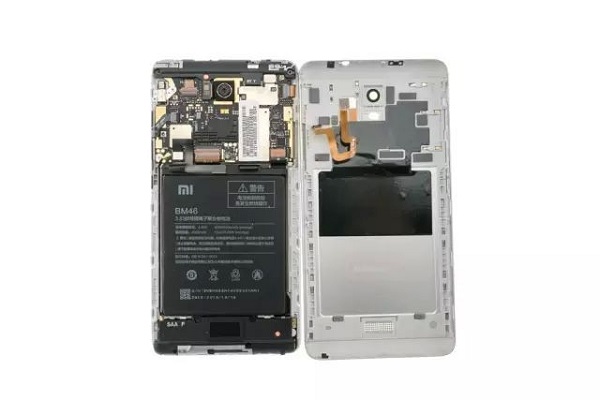

取下后盖，可以看见红米Note 3 没有二级面板，采用的也是常见的断板设计。
Step 3　　主板断电

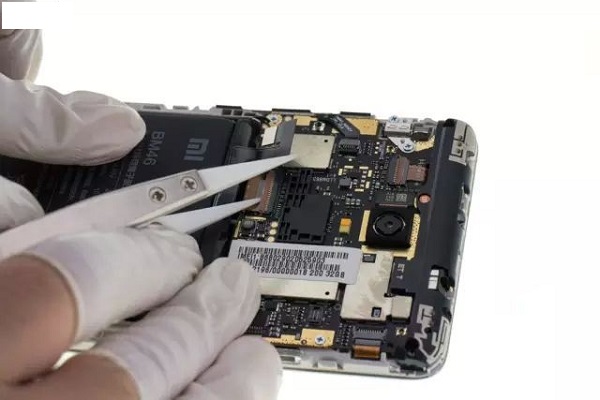

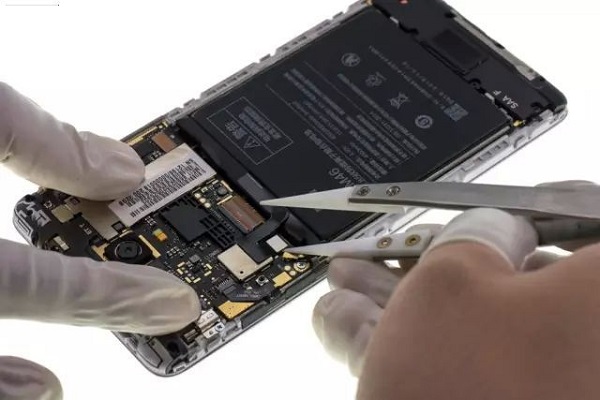

断开电池 BTB。
Step 4　　拆卸「后 CAM」



拆卸「后 CAM」（后置摄像头）前，先断开主板上各处的连接器。

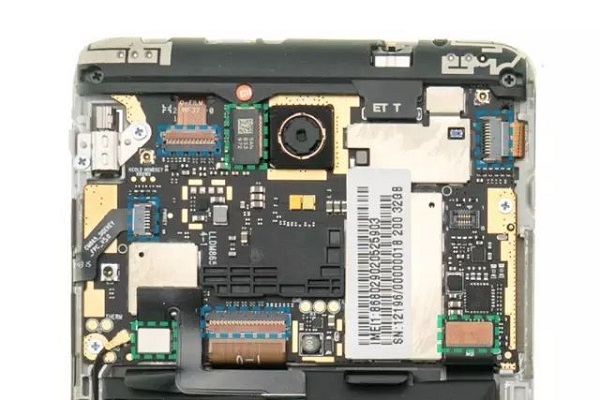

红米Note 3 主板上的连接器有两种：BTB（Board to Board，板对板连接器）和 ZIP（压缩连接器）



图中蓝色虚线框标注的为 ZIP，绿色虚线框标注的为 BTB。
按从左到右，从上到下的顺序，这些连接器分别为：
·蓝色：「前 CAM」（前置摄像头）、「TP」（Touch Panel，触控面板）、「侧键 ZIP」、「屏幕 ZIP」
·绿色：「后 CAM」（后置摄像头）、「电池 BTB」、「主 FPC」

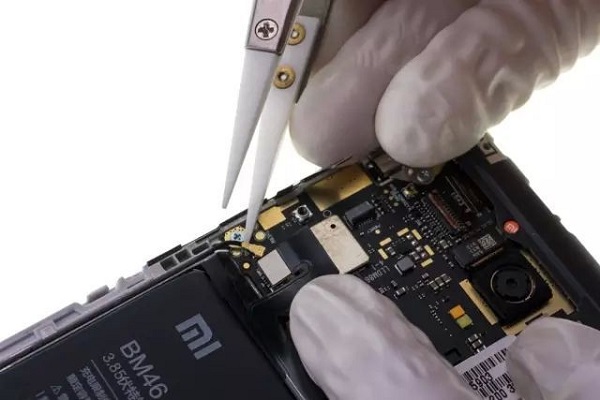

断开「RF 天线」（射频天线）。



断开「后 CAM」的 BTB。
「后 CAM」上的胶圈，在完整取下之前，是不能单独摘除的。

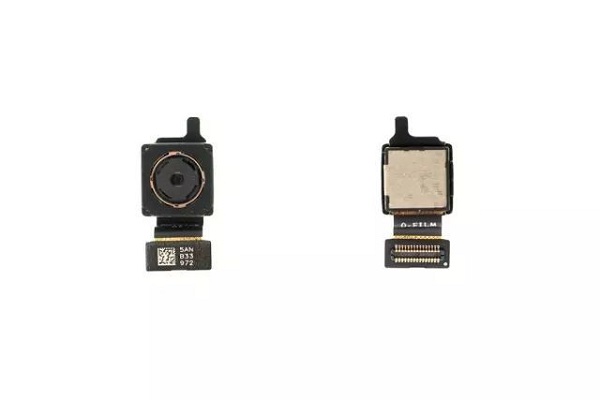

取下「后 CAM」。



Step 5　　拆卸「前 CAM」

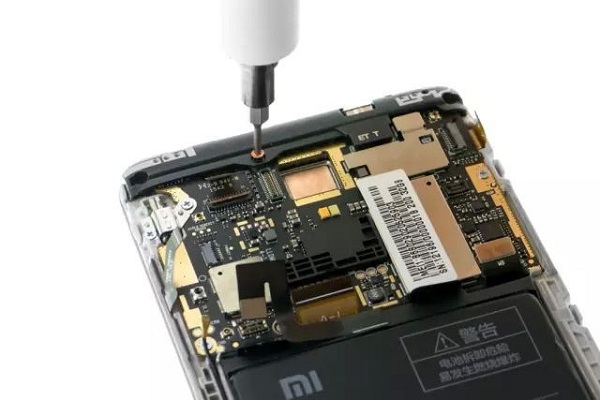

取下天线支架的螺丝。
红米Note 3 内部用了两种一共 12 颗螺丝：黑色螺丝用在天线支架和「喇叭 BOX」处，银色螺丝用在主板处。

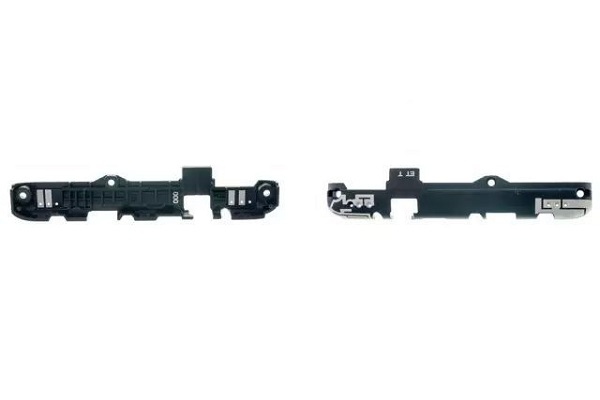

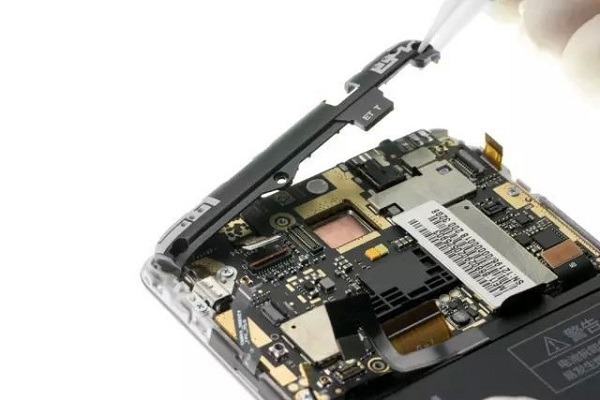

摘下天线支架。

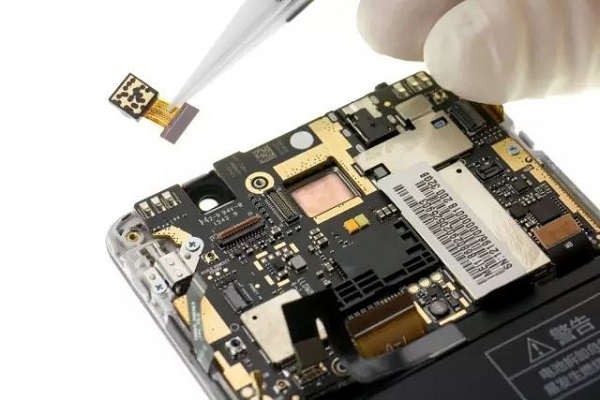

取下「前 CAM」（前置摄像头）。



Step 6　　拆卸主板

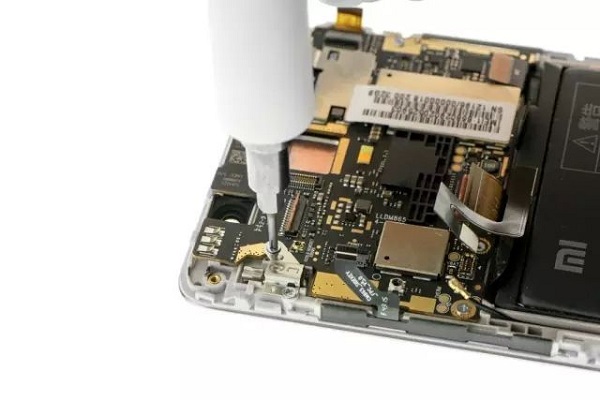

取下主板上的螺丝。

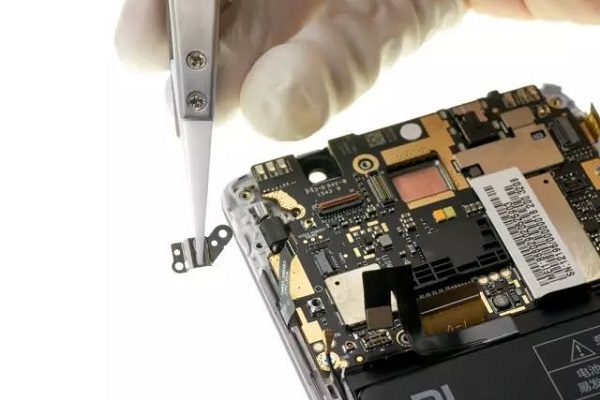

摘下振动马达上的固定钢片。

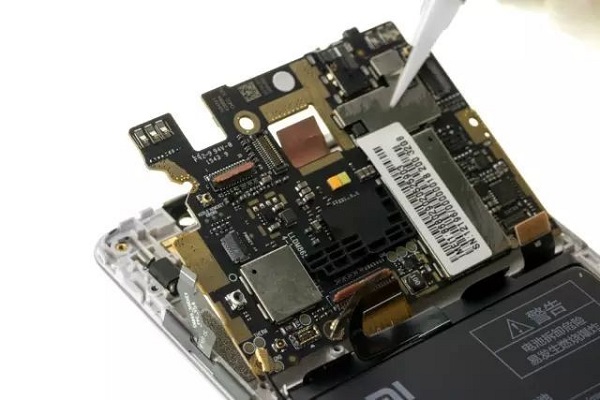

通过「后 CAM」下的散热铜箔揭起主板。

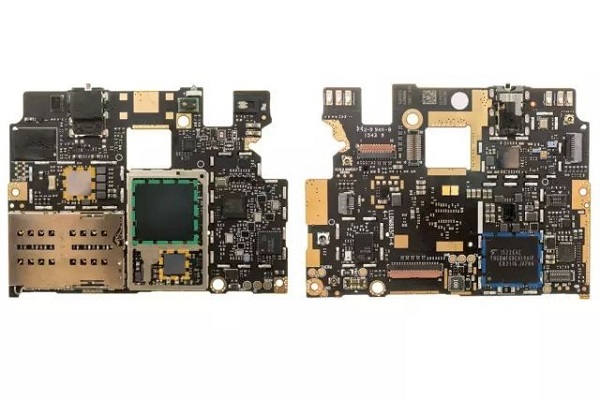

取下主板。



·绿色 SOC RAM：MTK Helio X10   Samsung 3 GB LPDDR3
·黄色 POWER：MTK 6331P   MTK 6332P
·蓝色 ROM：Toshiba 32 GB eMMC 5.0



Step 7　　拆卸振动马达、「侧键 FPC」、听筒

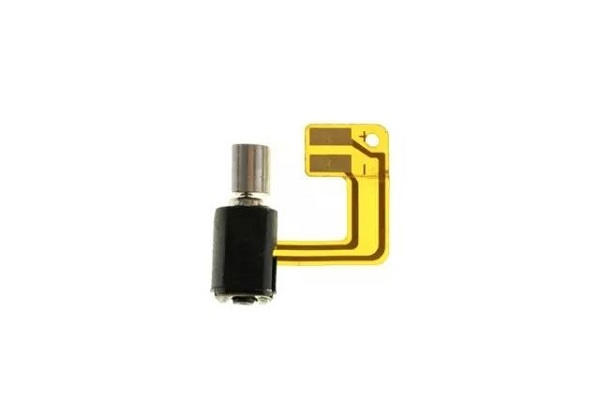

从屏幕一侧加热后，摘下振动马达。

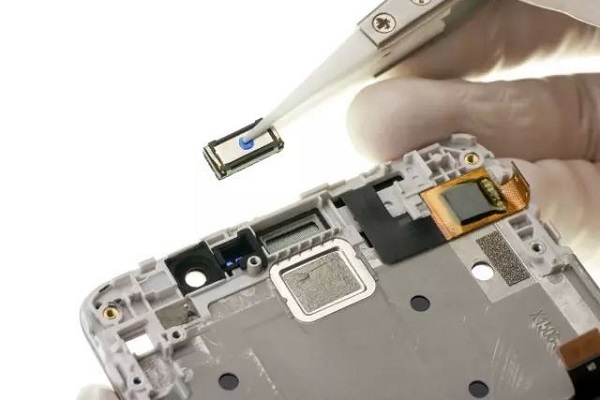

拆下听筒。



听筒用双面泡棉胶固定，拆卸后难以完美复原。

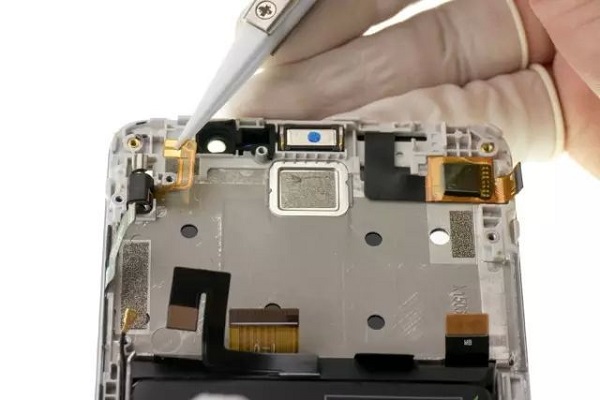

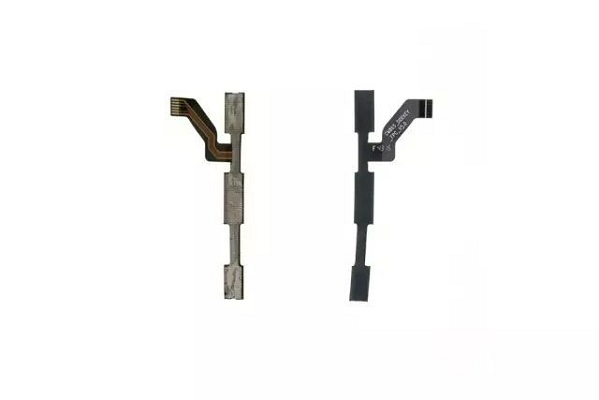

揭下「侧键 FPC」。



Step 8　　拆卸电池

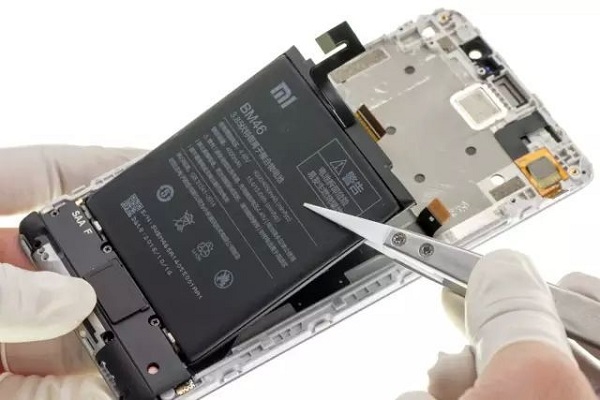

扯下电池背后的易拉胶。

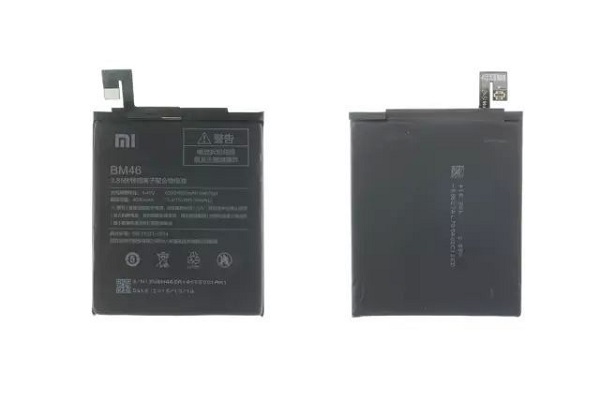

取下电池。



红米Note 3 采用了一块 4000mAh 的电池，它的电源适配器的输出规格为 5V/2000mA。



Step 9　　拆卸「喇叭 BOX」和副板



取下「喇叭 BOX」上的螺丝。

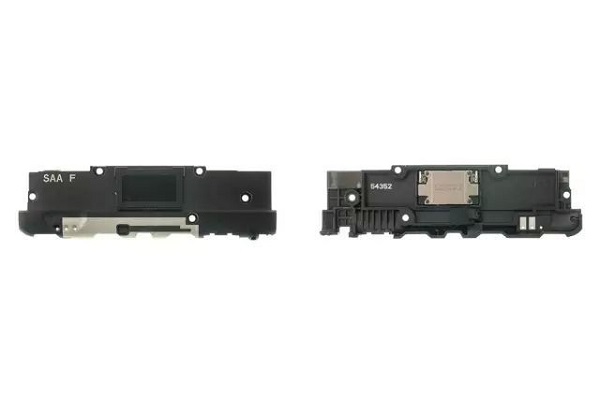

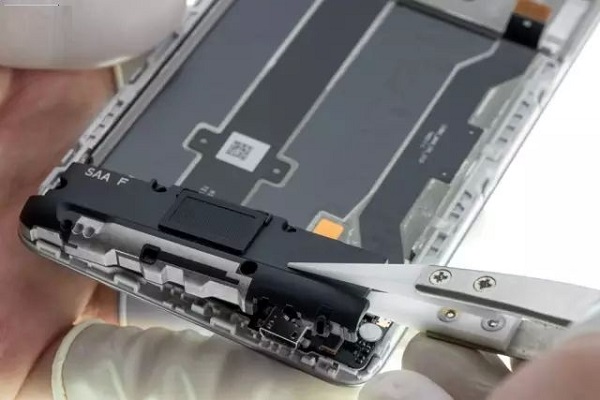

摘下「喇叭 BOX」。

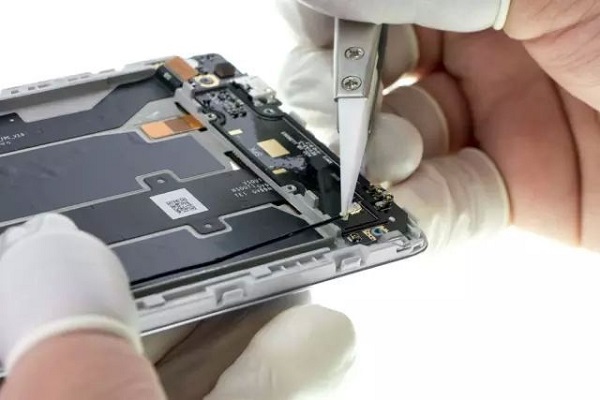

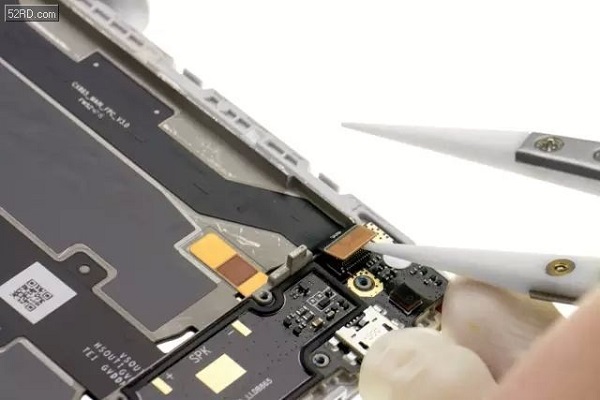

断开「主 FPC」的 BTB。



取下「RF 天线」。

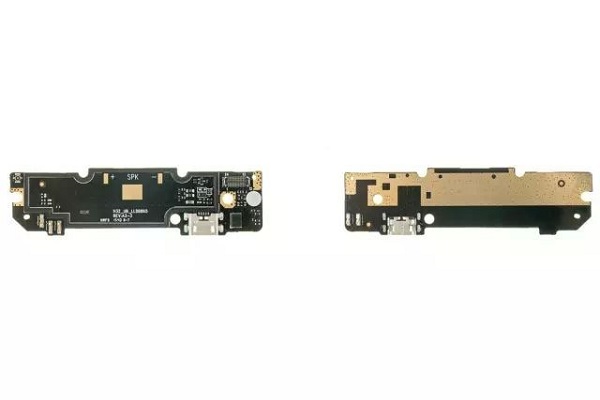

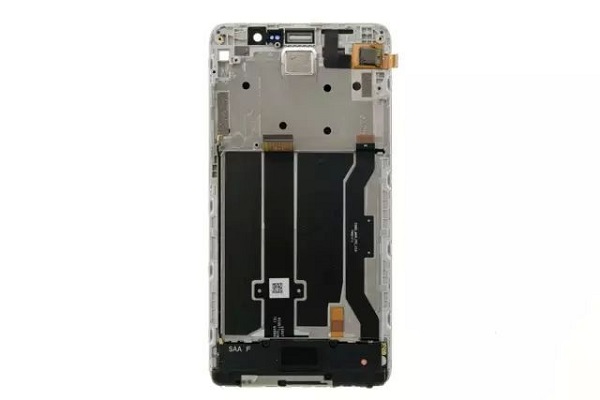

摘下副板。



Step 10　　拆卸指纹识别模块



红米Note 3 的后盖在金属之下还有一层塑料支架。



加热稍许后，揭起石墨散热贴片，露出指纹识别模块。



取下指纹识别模块。



红米Note 3 的指纹识别模块，采用双面泡棉胶固定在后盖上。
