泰克示波器DPO3014拆机维修过程

　　泰克示波器DPO3014维修案例
　　仪器：示波器
　　品牌：泰克
　　型号：DPO3014

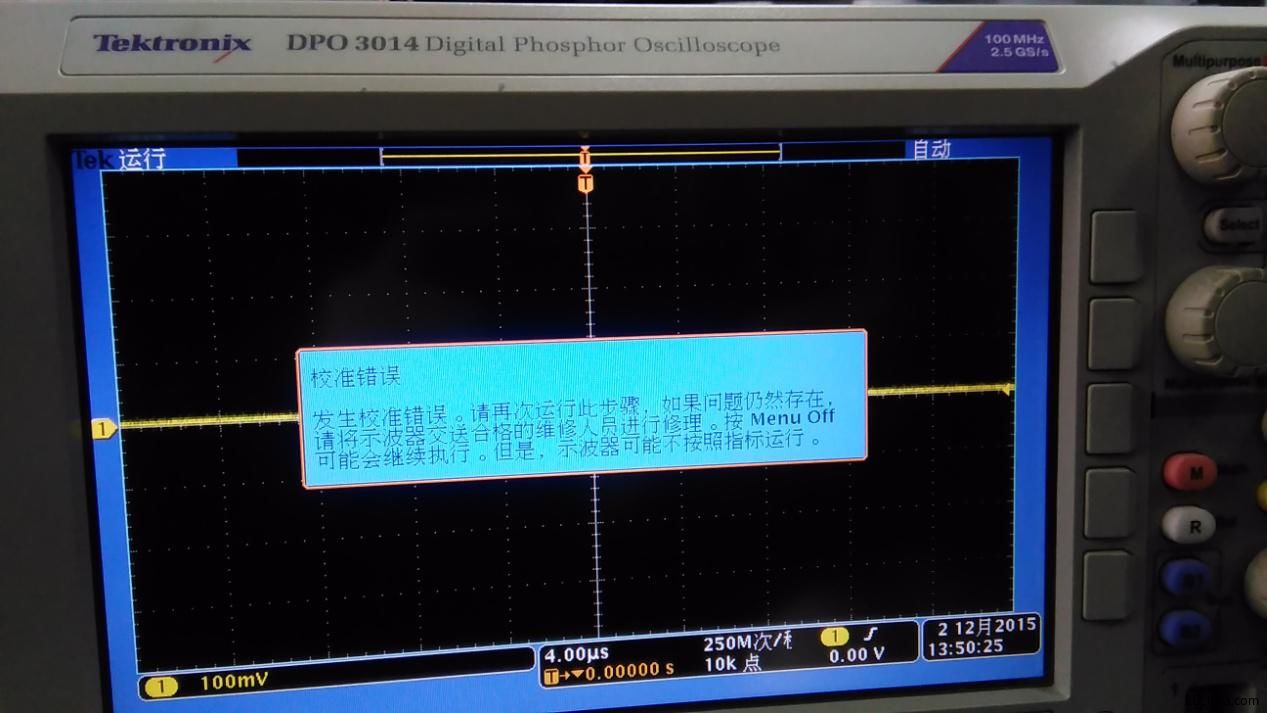

　　一.故障描述：CH3不能测试和使用，且SPC不能通过。

　　二.检测：
　　（1）加载示波器探头，经过检查，CH3通道的信号故障。
　　（2）测量其通道的阻抗阻，在1MΩ和50Ω状态下均达不到正常指标。
　　三．维修：

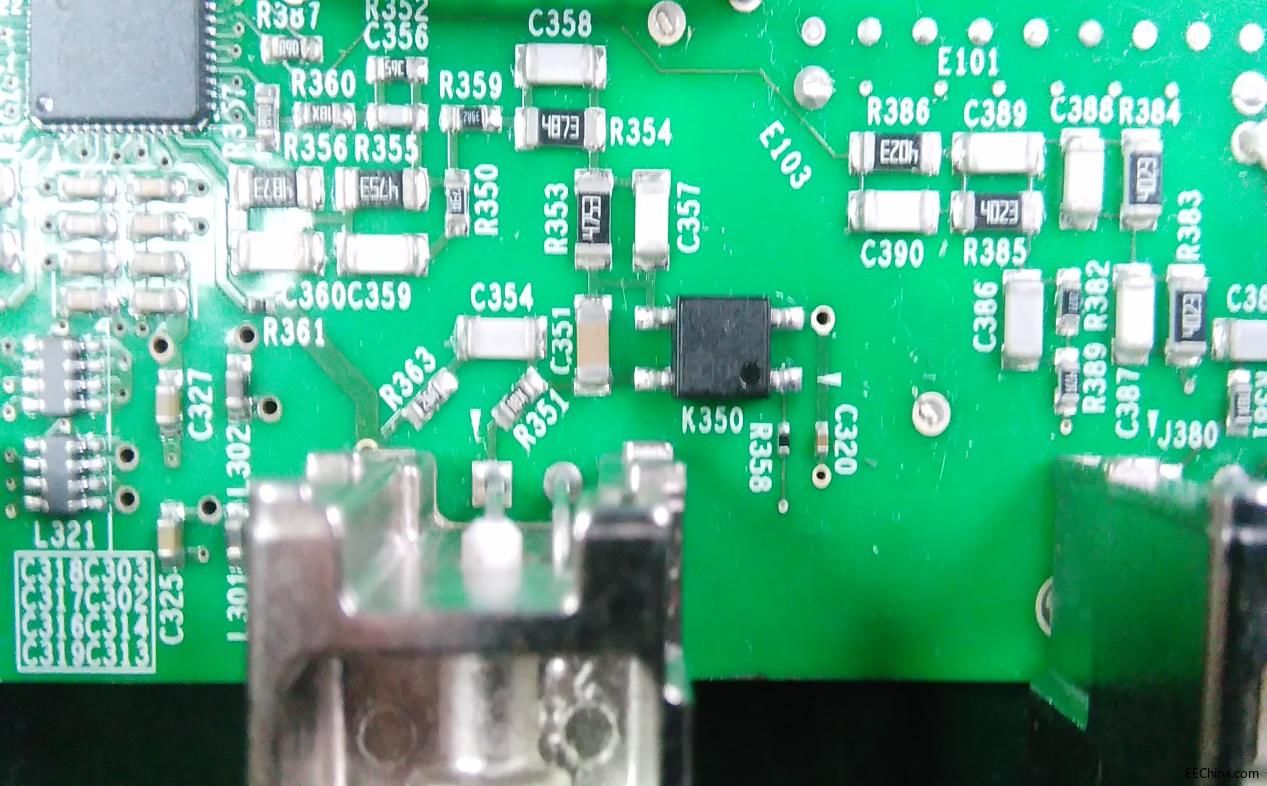

　　（1）拆出通道接入电路板，经过测量，发现CH3通道前端耦合与阻抗匹配电路损坏，且有一个输入光耦损坏。

　　（2）更换相同型号的元件后，通道阻抗阻表现正常。
　　（3）此后再做SPC，可以通过。
　　四、结论：修复。
