端口扩展器降低折叠手机的成本及尺寸
D驱动器和I/O扩展器,带PWM亮度控制)也能精确地调节其恒流输出。端口输出电压是负载(通常为LED)电源电压和负载两端电压(LED正向电压)之差。如果LED电源电压下降,无法维持最小端口输出电压,驱动器的输出级将进入电源失效状态,负载电流随之下降。对于10mA的吸入电流,MAX6966最小端口电压约为0.5V;对于20mA的吸入电流,最小端口电压约为1V。

图2. MAX6966 GPIO IC包括LED驱动器和逻辑I/O口
LED直接由手机电池供电时,可节省空间、省去升压变换器的成本。因此,典型的LED电源为一节可充电锂电池,电池电压在充满时最大为4.2V,使用中为3.4V至3.7V,完全放电后降至3V。电池供电不足时,LED电源电压明显低于电源失效状态的电压。
图3所示为LED电源电压从2.5V变化到7V时,3V蓝光LED (LITEON LTST-C170TBKT)的典型吸入电流。图中所示LED由预先编程设置为10mA和20mA的恒流端口驱动,电源电压在2.5V至7V范围内连续变化。可以看出,LED正向导通电压随电流降低而降低,因此,电源失效时LED电流将缓慢降低,而不是直接降至失效状态。LED电源电压降至3V时,LED电流降至6mA或7mA,这在电池耗尽情况下对于多数背光应用是可以接受的。

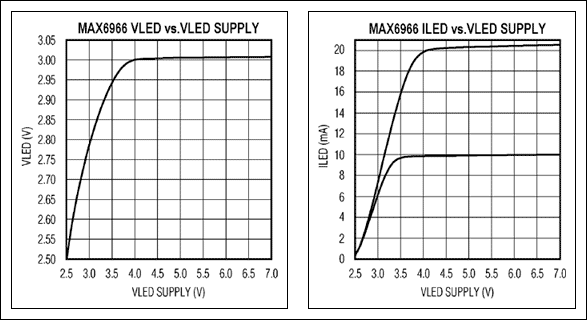

图3. MAX6966恒流输出直接采用手机电池驱动白光LED
均分LED电流
传统的PWM控制方式是所有的PWM输出采用相同的PWM时序,即所有输出在同一时刻接通(图4)。所以,由PWM设置的LED驱动器将同时吸入电源电流。例如,如果所有输出的占空比均设置为50:50,则一半时间内电流吸入为零(所有负载断开),另一半时间内吸入电流为满幅(所有负载接通)。

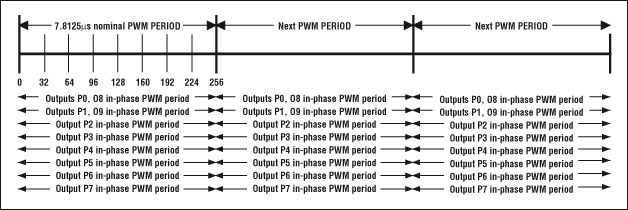

图4. 传统的PWM架构导致所有输出端口同时切换
MAX6966恒流LED驱动器各端口的PWM输出采用错相工作,相差1/8的PWM周期(图5),在PWM周期均匀分配各个端口的输出开关时间,从而降低了电源输出开关瞬变di/dt和峰值/均值电流,同时也减小了EMI,而且允许电源采用较窄的PCB布线。

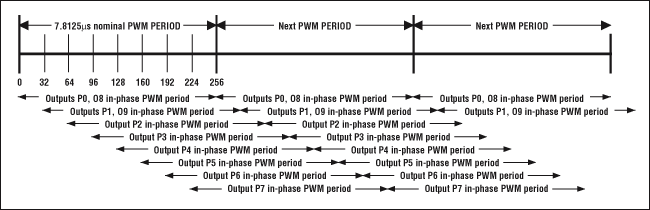

图5. MAX6966使PWM错相工作,均衡了对电源电流的需求
自动降低LED亮度
MAX6966的自动控制功能允许电流输出逐步降至自动关断状态(缓降),退出关断状态时电流逐步上升,无需更多操作(图6和图7)。缓降过程包括一段可编程设置的延迟时间,期间输出电流仍保持最大值,之后在预设的渐弱时间内电流逐渐降低。

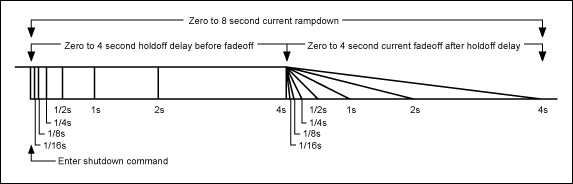

图6. MAX6966使LED亮度自动缓降,经过一定延迟后逐渐变弱

图7. MAX6966可由硬件触发,以控制LED亮度的上升速率,从而获得一定时间断开不需要的外设
关断状态下,可用CS输入端的一个短脉冲激活MAX6966。这种硬件唤醒功能允许电源管理控制器或类似的ASIC以预置的LED亮度配置启动MAX6966。退出关断状态时,LED输出可以自动缓慢上升至预设电流(图7)。这种设计方法解决了系统处理器的时间管理难题;也允许系统进入待机模式,而LED驱动器自身则执行定时功能。
许多GPIO器件提供了较高的源出电流和吸入电流,在电源直接供电时可用来打开或关闭外设。从这一功能可以了解到以下应用技巧:
* 在任何应用中,应尽量控制外围设备的GND引脚,而不是控制正电源。易于受接地开关控制的负载设备包括振动电机、LED和许多IrDA接口模块。接地开关由于普遍可提供大电流、漏极开路端口成为首选;
* 采用推挽式GPIO (MAX7310、MAX7312、MAX7320)控制外围设备的正电源,要求电源电流较小。这种方法普遍用于IC的掉电保护;
* 使用外部PFET扩展推挽式GPIO的高边电流驱动。只需将PFET栅极连接至推挽输出端口,源极接电源正极,漏极接负载。需要注意的是,当前的控制逻辑是反向的:输出端口的逻辑低电平接通PFET;
* 并联漏极开路端口可获得更大的驱动电流;
* 确保端口同时打开、关闭,共同驱动负载。
端口扩展器 - 简单I/O实现电平转换
GPIO还有另一个重要功能:使输入和输出在高、低电压之间来回切换。下面列出了一些电平转换用途:
* 输入端口的耐压值通常高于GPIO的工作电压,该性能允许工作在低电源电压的GPIO能够监测较高电压的逻辑输入;
* I2C接口可承受5.5V电压,与GPIO的工作电压无关。因此,通过电阻上拉到3.3V的I2C总线能与工作在2.5V或1.8V的GPIO进行通信;
* 漏极开路I/O通常可承受的电压与GPIO的工作电压。例如,MAX6964/MAX6965和MAX7313-MAX7316 系列的I/O端口能够承受5.5V或7V电压。在端口和所要求的电源之间连接一个上拉电阻,任何端口都能产生达到指定逻辑电平的摆幅;
* 漏极开路I/O和I2C接口通常具有热插拔保护,这意味着断开GPIO的电源电压时,这些连接不需要额外吸收寄生电流就可承受所施加的电压。当与单独
