研辰科技发布多端口校准算法 可精确测量多端口射频微波器件

近日，深圳市研辰科技有限公司（Ascentest）正式发布了多端口校准算法（Multi-port Calibration Algorithm），该算法命名为"Dolphin"，与研辰科技的MPS-Tester多端口矢量网络分析测试系统（由MPS多端口射频微波开关矩阵与2端口矢量网络分析仪组成）配合使用，大幅度提高了多端口射频微波器件S参数测试的精度。

应用Dolphin多端口校准算法后，使用2端口矢量网络分析仪就可以进行全自动、高精度的4端口、8端口、甚至任意端口数的射频微波器件S参数测试，频率范围高达40GHz。

使用2端口矢量网络分析仪进行N端口器件测试的传统方法是：进行N*(N-1)/2次连接和测试，每次测试都需要在(N-2)个空闲端口连接高精度匹配负载，才能获得精确完整的N端口S参数。这样的测试方法存在的问题包括：操作繁琐、易出现误操作、一致性差、测试线缆接头与匹配负载的快速磨损等。

使用Dolphin多端口校准算法的MPS-Tester多端口矢量网络分析测试系统的测试方法是：通过自动射频路径切换，将2端口矢量网络分析仪扩展至N端口，为空闲的(N-2)个端口自动连接匹配负载，自动进行N*(N-1)/2次切换连接和测试，并通过多端口校准算法自动补偿不理想匹配负载造成的测量误差，从而最终获得高精度的N端口S参数。

两种测试方法的对比如下图，以4端口DUT为例。

传统测试方法，共需进行六次连接测试：

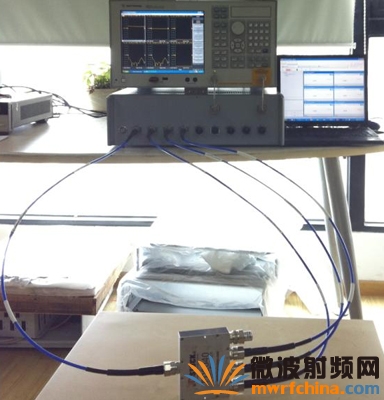

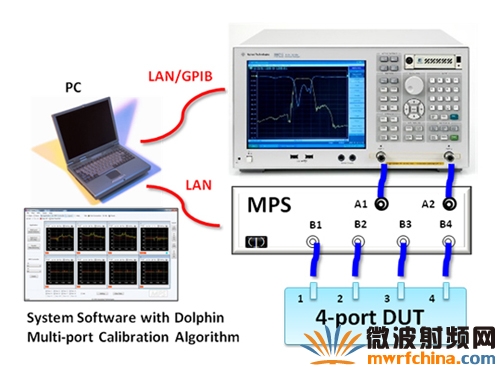

MPS-Tester测试方法，一次连接、全自动测试、采用Dolphin多端口校准算法：

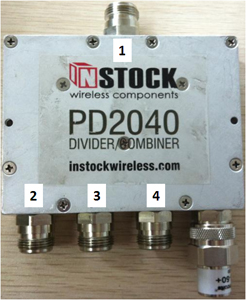

以4端口功分器的S43与S44为例，对比Dolphin校准算法与传统测试方法Step 6.的测试结果：

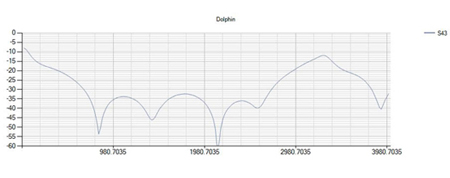

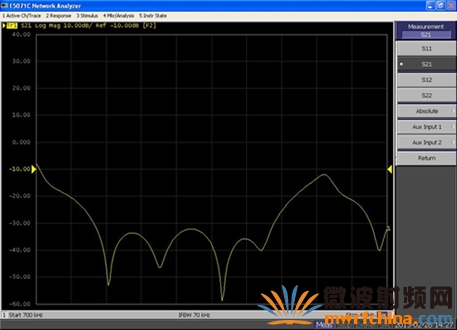

S43

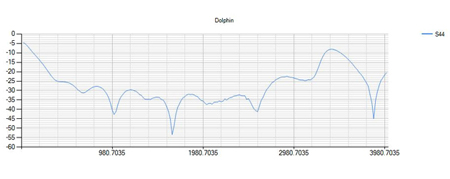

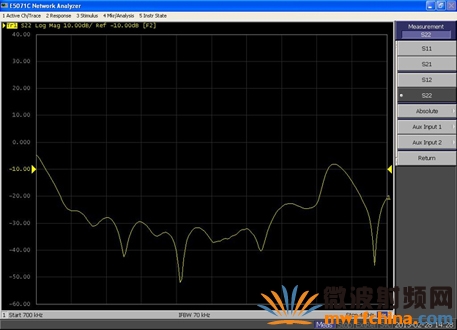

S44

可见，采用Dolphin多端口校准算法的MPS-Tester多端口矢量网络分析测试系统的测试结果与传统测试方法完全吻合。

其它信息

如欲了解Dolphin多端口校准算法的详细测试报告，请访问：
http://www.mwrf.net/down/whitepaper/2013/1128.html

如欲了解MPS-Tester多端口矢量网络分析仪测试系统的更多信息，请访问：
http://www.ascentest.com/cn/Product_info.php?ID=40-2040-1

关于研辰科技
深圳市研辰科技有限公司（Ascentest）致力于为客户提供量身定制的测试测量系统方案和服务，公司的主要系统产品包括：MPS多端口射频开关矩阵，及MPS-Tester多端口矢量网络分析仪测试系统；AT900仪表计量校准测试系统；AT800射频一致性测试系统；AT600天线OTA测试系统，及开阔场OTA测试系统；AT500无线终端生产测试系统
