运用NI USRP打造出经济实惠的8x8 MIMO测试台

时间:07-25 来源:mwrf 点击:

呼叫驱动函式(图4)。 第一个Tx 或Rx 应用一定会包含下列6 个参数:

Device Names:受控USRP 的专属IP 地址。 新的USRP 硬件默认的IP 地址是192.168.10.2
IQ Rate:基带IQ 波形的取样率决定了撷取或合成作业的实时带宽
Carrier Frequency:重点频谱的中点。 转换至基带IQ 后载波频率就会成为中心或DC 组件
Gain:套用至模拟RF 信号的可调整增益(通常为0 ~ 30dB)
Active Antenna:切换设定,可决定以RX 或TX SMA 埠来进行撷取或传输作业
Number of Samples:每次驱动程序呼叫元从设备撷取或传送到Fetch Rx 或Write Tx VI 的取样数量

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

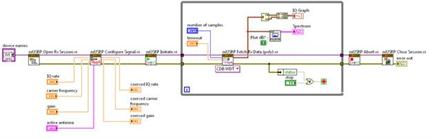

图4. 使用NI-USRP 驱动程序的LabVIEW 程序方块图

3. 可扩充的8x8 MIMO 硬件系统架构

多个USRP 设备可整合为单一个相位同调天线数组,以便传送/接收信号。 本文所探讨的MIMO 测试台可从2x2 扩充为8x8 天线设定(最多有8 个传输器和8 个接收器)。 建置测试台时必须考虑到的硬件组件与优缺点,包含了频率与时序同步,以及数据总线带宽。

频率与时序同步化

就标准的MIMO 通信测试台而言,所有的Rx 或Tx 通道必须做为单一接收器或传输器运作,同时搭配频率与时序同步化功能以及一个相位同调的局部震荡器(LO)。8x8 MIMO 测试台的8 个USRP 设备都会采用相同的10MHz 参考频率与PPS 时序基础,借此达到同步化效能。 根据8x8 MIMO 系统方块图(图5),4 个USRP 设备会直接连接至每个参考信号,接着另外4 个USRP 设备会通过MIMO Data 与Synchronization 接线共享此信号。 这样一来即可同步化所有8 个USRP 设备的频率与时序,同时单一10-MHz 参考频率还会衍生出相位同调的LO。 用来产生频率的硬件则是OCXO (Oven Controlled Oscillator 恒温震荡器),此硬件采用Trimble 公司的Thunderbolt® GPS 授时频率,可提供10 MHz 的参考频率输出与数字PPS 输出[4]。OCXO 的频率来源非常准确,不必安装GPS 天线即可运作。 安装GPS 天线则可以改善GPS 授时的同步化效能,提供一致的时序概念。

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

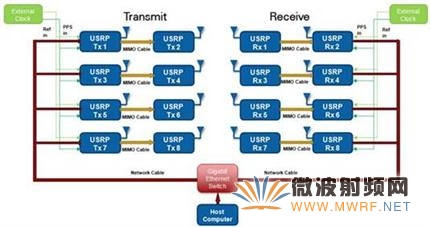

图5. 8x8 MIMO 系统方块图

此外10 MHz 与PPS 参考信号的功率准位也是相当重要的考虑,因为频率信号会分配至所有的无线电。 在此应用中,通用的同轴BNC「T」连接会划分信号两次,以便同步化前4 个USRP 设备。Tunderbolt 可提供大约7dBm 的10MHz 参考,以及2.4 V 的数字PPS 信号。 二度划分信号(也就是以伞状分散至4 个设备) 就会变成1dBm 与0.6V 参考,接近推荐的USRP Ref In 与PPS 输入准位(0dBm 与3.3V LVTTL 相容)。 如果必须进一步划分参考信号以确保适当的同步化效能,NI 建议将10MHz 与PPS 信号放大至建议的功率准位。

8x8 MIMO 零件列表(表1) 包含了用来建置8x8 MIMO 测试台的组件。 所有组件都是标准的现成零件。

数量零件 数量零件
16SMA 连接的磁性天线83 向的公-母-公BNC「T」
16NI USRP-2920 套件16公BNC 至公SMA 的接线
8USRP MIMO 同步化与数据接线110 端口的Gigabit 以太网络切换器
2Trimble Thunderbolt (Ref + PPS)1桌面计算机(Dell 计算机搭载Intel Xenon 处理器)
9Cat 5 以太网络接线1PCIe Gigabit 以太网络卡(Intel 芯片组)
40.3 公尺的BNC 转BNC 接线1显示器、键盘、鼠标
43 向的母BNC「T」

表1. 8x8 MIMO 零件列表

数据总线带宽

GbE 连接功能可在USRP 设备与主计算机之间提供专属连结,让USRP 以高达25MS/s 的全双工模式运作。 就MIMO 测试台而言,16 个USRP 能有效共享同一个以太网络链接,并且在所有通道间有效分配带宽。 首先,计算单一USRP 全速运作的数据传输率为何(等式1),我们发现在不考虑任何通信处理时间的前提下,会用到80% 的1Gb 以太网络带宽。

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

等式1:1 GbE 的单一信道IQ 速率最大理想值

文字框: 图5。8 通道同步化Rx 方块图(Part I)。测试台内的整个Tx 与Rx 系统会共享单一1 GbE 连接,并且回传至主计算机(已连接未受管理的标准1 GbE 切换器)。IQ 速率最大值会除以共享相同以太网络链接的USRP 设备数量,此外还有额外的处理时间可用来同时管理多个设备。至于8x8 MIMO,IQ 速率的最大理想值为25MS/s IQ 速率除以8 (等式2),因此每个传送器与接收器的3MHz 基带频宽皆可分配到3MS/s 左右。只要在同一个主计算机内加入专属的1 GbE 控制器,即可提高最大理想值;不过内存与处理器瓶颈仍可能影响效能。

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

等式2:共享l GbE 连接的8 个天线IQ 速率最大理想值

就目前的测试台状态而言,每个不同的天线(共8 个) 都有1MS/s 的IQ 速率。

4. MIMO 系统软件架构

就LabVIEW 来说,MIMO 系统软件架构可分为2 个部分:

1.NI-USRP 硬件驱动程序
2.主机架构的通信程序代码
