您可以通过误差校正状态来检查每个通道的误差校正执行状态。
误差校正状态由位于窗口下方通道状态栏中的符号指示，这些符号列于下表。
|
符号 |
误差校正执行状态 |
|
Cor（显示为蓝色） |
误差校正：开（对所有迹线启用） |
|
Cor（显示为灰色） |
误差校正：开（对部分迹线启用） |
|
Off（显示为灰色） |
误差校正：关 |
|
---（显示为灰色） |
误差校正：开（无校准数据） |
|
C?（显示为蓝色） |
误差校正：开（正在执行内插，或 IF 带宽、功率电平、功率范围、扫描时间、扫描延时、扫描方式或扫描类型与执行校准时的情况不同。） |
|
C!（显示为蓝色） |
误差校正：开（正在执行外推。） |
您可以通过迹线状态区域来检查对每条迹线实际执行的误差校正状态。
对于要执行误差校正的迹线，所应用的校准类型由下表中的符号显示在迹线状态区域。
|
符号 |
校准类型 |
|
RO |
开路响应校准 |
|
RS |
短路响应校准 |
|
RT |
直通响应校准 |
|
ER |
增强的响应校准 |
|
F1 |
1 端口校准 |
|
F2 |
全 2 端口校准/2 端口 TRL 校准 |
|
全 3 端口校准/3 端口 TRL 校准 |
|
|
全 4 端口校准/4 端口 TRL 校准 |
如果未显示任何一种上述符号，便未对迹线执行误差校正。
您可以使用校准属性来检查每个通道的校准系数采集状态。

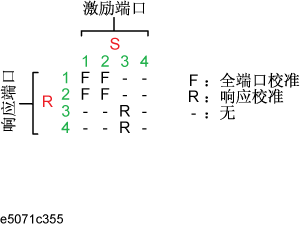

校准属性以矩阵格式显示了每个通道测试端口之间的校准系数采集状态。下图示出了一个示例，说明何时对测试端口 1 与 2 之间的全 2 端口校准、测试端口 3 的响应校准以及测试端口 4 与 3 之间的响应校准（直通）采集了校准系数。
简化的全 3/4 端口校准和简化的 3/4 端口 TRL 校准与常规全端口和 TRL 校准没有区别，都会显示 F。
按照下面的步骤，打开/关闭校准属性显示。
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要打开/关闭校准属性显示的通道。
按“Cal”（校准）键。
单击“Property”（属性）。每按一次，就会在打开/关闭设置之间切换一次。
在下列情况下，将清除已采集的校准系数。
执行预设将清除所有校准系数。
如果计算指定校准类型和测试端口的校准系数所需的 S 参数和计算现有校准系数所需的 S 参数重叠，则执行校准系数采集（测量必要的数据，然后单击“Done”（完成）功能键）将清除使所需 S 参数一致的校准系数。以校准属性显示示例 为例，如果采集到测试端口 4 的 1 端口校准的校准系数，则不会清除任一校准系数。另一方面，如果采集到测试端口 2 和 3 之间的全 2 端口校准的校准系数，则将清除测试端口 1 和 2 之间的全 2 端口校准的校准系数和测试端口 3 响应校准的校准系数。
