基于GD32F450开发板的LCD5110屏显示

以最小系统面目出现的GD32F450开发板，若不为它配上一个合适的显示器件用起来将是一个比较棘手的事。

起初是使用老套路将I2C接口的双色OLED屏点亮，尝试了许多次没如意，只得暂时放弃，看起来GD32F450与GD32F190相差还是比较大，无奈只好先改为LCD5110屏。

LCD5110屏还是比较好用的，且大家用的也比较多，具有实用价值。为了减少连线，这里采用的方式比较简便，就是直接将LCD5110屏插入开发板的插排上，以使LCD5110屏的引脚与GD32F450建立如下的连接：

2--GND--GND    3--SCE--PE2    4--RESET--PE5     5--D/C--PE6    6--SDIN--PE4

7--SCLK--PD0    8--LED--PD1

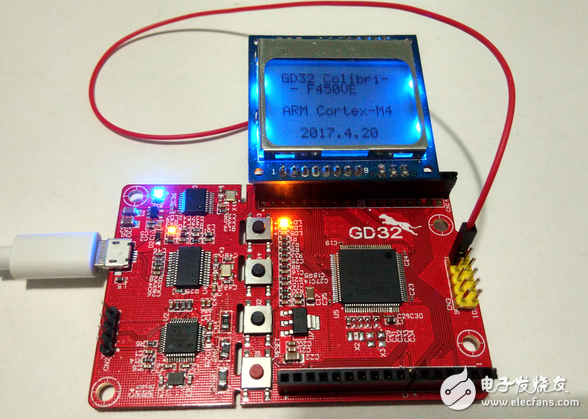

令人吐槽的是为什么宁愿空出一个引脚也不在该位置提供一个3.3V的VDD，无奈只好飞一条电源线以使LCD5110工作，详见下图所示。

为使LCD5110正常运行，相应的引脚输出高、低电平的定义如下：

1. #define sce_1 gpio_bit_set(GPIOE, GPIO_PIN_2);

2. #define sce_0 gpio_bit_reset(GPIOE, GPIO_PIN_2);

3.

4. #define dc_1 gpio_bit_set(GPIOE, GPIO_PIN_6);

5. #define dc_0 gpio_bit_reset(GPIOE, GPIO_PIN_6);

6.

7. #define RST_1 gpio_bit_set(GPIOE, GPIO_PIN_5);

8. #define RST_0 gpio_bit_reset(GPIOE, GPIO_PIN_5);

9.

10. #define LCD_SCLK_1 gpio_bit_set(GPIOD, GPIO_PIN_0);

11. #define LCD_SCLK_0 gpio_bit_reset(GPIOD, GPIO_PIN_0);

12.

13. #define LCD_SDIN_1 gpio_bit_set(GPIOE, GPIO_PIN_4);

14. #define LCD_SDIN_0 gpio_bit_reset(GPIOE, GPIO_PIN_4);

对引脚的配置函数如下：

1. void SPI_CONFIG()

2. {

3.         rcu_periph_clock_enable(RCU_GPIOE);

4.         gpio_mode_set          (GPIOE, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE,   GPIO_PIN_2| GPIO_PIN_5| GPIO_PIN_6| GPIO_PIN_4);

5.         gpio_output_options_set(GPIOE, GPIO_OTYPE_PP,    GPIO_OSPEED_50MHZ,GPIO_PIN_2| GPIO_PIN_5| GPIO_PIN_6| GPIO_PIN_4);

6.         rcu_periph_clock_enable(RCU_GPIOD);

7.         gpio_mode_set          (GPIOD, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE,   GPIO_PIN_0| GPIO_PIN_1);

8.         gpio_output_options_set(GPIOD, GPIO_OTYPE_PP,    GPIO_OSPEED_50MHZ,GPIO_PIN_0| GPIO_PIN_1);

9.         GPIO_BOP(GPIOD) = GPIO_PIN_1;

10.         RST_0;

11.         delay(100);

12.         RST_1;

13.         delay(100);

14.         RST_0;

15.         delay(100);

16.         RST_1;

17.         delay(100);

18. }

对应的初始化函数如下：

1. void LCD_init(void)

2. {

3. LCD_write_byte(0x21,0);

4. LCD_write_byte(0xc3,0);

5.     LCD_write_byte(0x10, 0);

6. LCD_write_byte(0x20,0);

7. LCD_write_byte(0x0C,0);

8. LCD_clear();

9. }

在字符库及相关函数的配合下，使用如下的主函数即可得到图示的显示效果。

1. int main(void)

2. {

3. SPI_CONFIG();

4. LCD_init();

5. LCD_write_english_string(0,0,"GD32 Colibri- ",0);

6. LCD_write_english_string(0,1," - F450VE",0);

7. LCD_write_english_string(0,3,"ARM Cortex-M4",0);

8. LCD_write_english_string(0,5,"  2017.4.20",0);

9. LED_Init();

10. rcu_periph_clock_enable(RCU_GPIOB);

11. gpio_mode_set  (GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE,   GPIO_PIN_4);

12. gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ,GPIO_PIN_4);         GPIO_BOP(GPIOB) = GPIO_PIN_4;

13.            while (1);

14. }
