环境颜色检测开发套件测评(1)

    首先看一看它简洁的外包装，如图1所示。打开盒子后，所见的配置有检测套件、USB数据线、U盘及简要的说明卡，如图2所示。将其取出后，图3才是三位的真容。在得到检测套件前，曾从相关介绍中了解到该套件是配有含有完整代码开发包的，怎奈找了许久也没找到，原来他们都藏在这小小的U盘中，真是踏破铁鞋无觅处，得来全部费功夫！

图1 套件外包装

图2 开箱后

图3 硬件三大件

       还是让我们近距离地一睹开发板的芳容吧，其正、反面如图4、图5所示。从工艺角度看，这套板子做的还是十分精细的，只是用硅胶粘上的显示屏稍显草率。由于该套件是用来进行环境颜色检测的，所以必然会有相应的色彩传感器，你能想到它在什么位置吗?

       原来它在红色圆圈中，没错它的体积就是这样的小，与之前用过的色彩传感器相比它这是太mini了！

图4 开发板正面

[size=12.6667px]图5 开发板背面

       通过观察，可以发现不但在开发板的正面有按键可供复位，在开发板的背面还配有唤醒键和ISP下载键。这是由于该套件不仅是一个测评工具，也是一件可供二次开发的利器，其整体构成如图6所示。其中LPC11U35的用途在于应用程序的调试和下载，而LPC824才是进行色彩检测的核心。当然观察色彩的眼睛就是VEML6040，而检测结果的显示则是靠128*64分辨率的液晶屏。

图6  开发板构成

      对该套件有了大体的了解后，后面我们就来看一看上电效果吧。

      将开发板与电脑由USB线连好后，接口为开发板供电，随后的显示界面依次如图7~图9所示。后面我们将对一些色样进行检测与对比。（稍有遗憾的是logo界面一闪而过，实难拍全。）

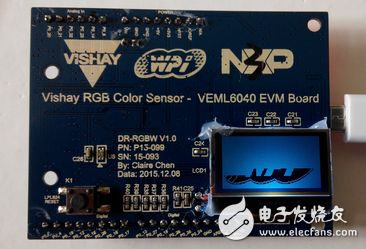

图7  logo界面

[size=12.6667px]图8  文字界面

图9  环境颜色检测界面
