口袋实验室——STM32自玩板
时间：10-02
整理：3721RD
点击：
/****************************************************************************************描述：自玩STM32开发板
*主控：STM32F103VET6
*面积：9.6cm*6.8cm
*作者：电纸人
*版本：V1.0
*时间：2014/06
****************************************************************************************/
=========分割线========无视================………
上次去参加一个高校教师峰会，虽然我不是老师跟着老师混进去的。填写资料的时候，同行的小伙伴在写上了另类的“学生”两字。结果午餐就没有了！看来天下没有免费的午餐这句话果然没错，要撒谎才行聊完吃的该说正事了，在会上听的比较多的一个词就是“口袋实验室”，简单的说就是开发板做的功能丰富，但是板子的面积很小——这让我想起来树莓派。听了几位不认识的Big Boss讲了后感觉确实挺有意思的。想想市场卖的开发板或者是学校做的开发板很适合用来当板砖使啊，第一：手感不错，拿在手上真的有拿块砖的感觉第二：威力惊人，啪，一下拍面门上，好好的闭月羞花就会成为不毛之地第三：…………！

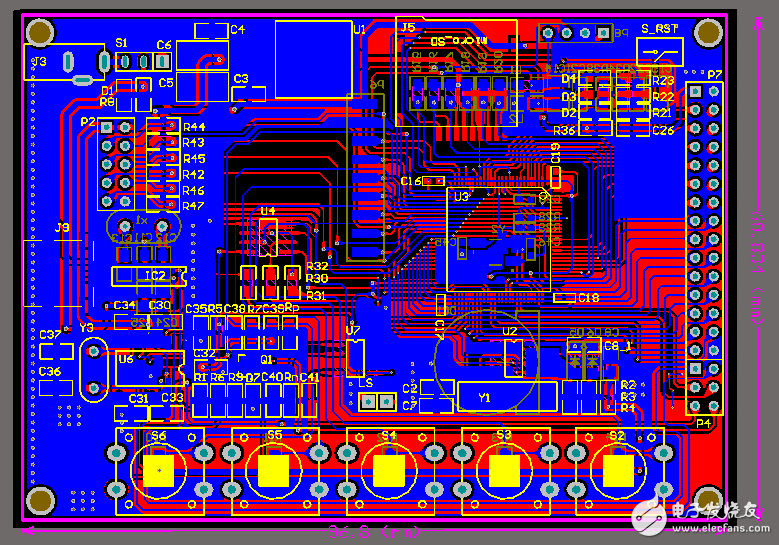

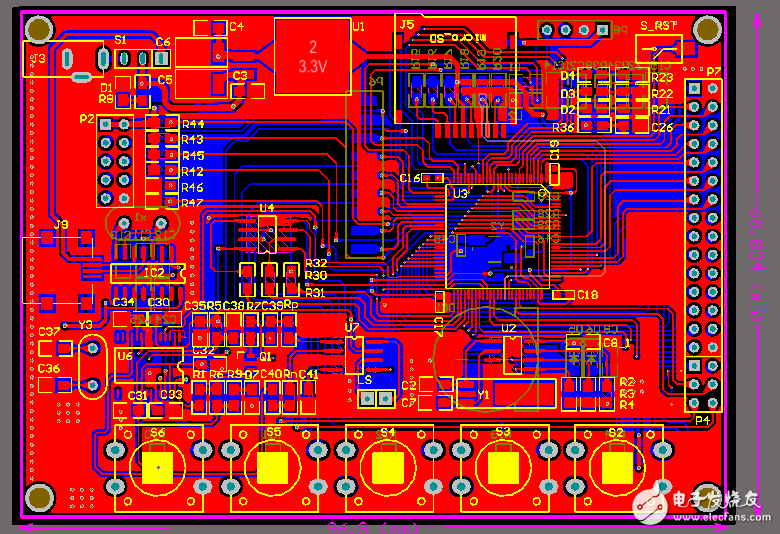

回来后正好想用STM32做一个东西玩，又不想各种杜邦线连接开发板，就自己画一个好了，能够满足对板子的要求。山寨下口袋实验室画一个小的板子大小在9.6cm*6.8cm，为什么是这个大小呢。因为用到了一块3.5寸的液晶屏，液晶屏的驱动板做出来就差不多那么大，用积木式的将液晶盖在电路板上，看不到主板的电路，是不是感觉很简洁呢。》》》上图》》》》》》渣机拍的 勿喷
整体照……………………
来个全景的预览………………Loading……………………
背面也来一张，是不是有个奇怪的东西………………扬声器飘过…………
焊接了一半了，中途休息，休息…………
焊接完成，上电测试，下载个流水的，（看到流水没>_<///）工作正常是不是很快,其实真的很快！
经过测试，所有电路工作正常。
/***************************************************************************************/
/*************************************************************************************/
/**************************************************************************************/
/***************************************************************************************/
void SD卡（void）
{
SDIO接口，传输……快一点……点……点……！
}
/****************************************************************************************/
void 串口（void）
{
包含 USART1，USART2；
if（跳线帽 == 上）
USART1和MIniUSB连接与PC机通信；
else
USART1和YN6288语音芯片连接；// 板上做有SNAP01功放电路&扬声器
USART2和一组5v电源组成接口，可接串口通信的模块，比如 GPS模块、Wifi模块………………；
}
/****************************************************************************************/
void 2M_Flash（void）
{
嗯！把整个字库装进去还是不错的选择；
}
/****************************************************************************************/
void 2M_Flash（void）
{
嗯！把整个字库装进去还是不错的选择；
}
/*****************************************************************************************/
void PCF8563（void）
{
基于IIC的时钟芯片PCF8563只需要一根时钟线一根数据线就行了 略比DS1302少了一根；//又省I/O口了
}
/*****************************************************************************************/
void 3.5寸TFT（void）
{
驱动为ILI9841，带触摸。采用FMSC总线，刷屏速度快……快一点……点……点……！；//大屏幕，显示更出色
}
/*****************************************************************************************/
void SPI（void）
{
软件模拟SPI接口+5V电源接口=音频解码模块接口；//VS1003/VS1053 模块都不错
硬件SPI2；
}
/*****************************************************************************************/
void key（void）
{
几个大按键，手感是不错了，如果写个游戏按着玩还不错；//（写不出来）！
没找到合适的小一点按键，不然把按键放在左边 应该更好看点 板子也会更小》
}
…
……
………
…………
void main(void)
{
1x--GPS+YN6288--------------GPS导航系统;//简易点 …………再简易点…………
2x--TFT+key--------------游戏机……；
3x--TFT+SD--------------电子相册……；
4x--TFT+SD+flash------------电子书……；
5x--vs1003+TFT+key--------------MP3播放器；
6x--PCF8563+TFT----------------------电子时钟
7x--自由组合
}
/*****************************************************************************************/
刚刚发现————TI有个基于MSP430 LaunchOad口袋实验平台-------------------->结束语
*主控：STM32F103VET6
*面积：9.6cm*6.8cm
*作者：电纸人
*版本：V1.0
*时间：2014/06
****************************************************************************************/
=========分割线========无视================………
上次去参加一个高校教师峰会，虽然我不是老师跟着老师混进去的。填写资料的时候，同行的小伙伴在写上了另类的“学生”两字。结果午餐就没有了！看来天下没有免费的午餐这句话果然没错，要撒谎才行聊完吃的该说正事了，在会上听的比较多的一个词就是“口袋实验室”，简单的说就是开发板做的功能丰富，但是板子的面积很小——这让我想起来树莓派。听了几位不认识的Big Boss讲了后感觉确实挺有意思的。想想市场卖的开发板或者是学校做的开发板很适合用来当板砖使啊，第一：手感不错，拿在手上真的有拿块砖的感觉第二：威力惊人，啪，一下拍面门上，好好的闭月羞花就会成为不毛之地第三：…………！
回来后正好想用STM32做一个东西玩，又不想各种杜邦线连接开发板，就自己画一个好了，能够满足对板子的要求。山寨下口袋实验室画一个小的板子大小在9.6cm*6.8cm，为什么是这个大小呢。因为用到了一块3.5寸的液晶屏，液晶屏的驱动板做出来就差不多那么大，用积木式的将液晶盖在电路板上，看不到主板的电路，是不是感觉很简洁呢。》》》上图》》》》》》渣机拍的 勿喷
整体照……………………
来个全景的预览………………Loading……………………
背面也来一张，是不是有个奇怪的东西………………扬声器飘过…………
焊接了一半了，中途休息，休息…………
焊接完成，上电测试，下载个流水的，（看到流水没>_<///）工作正常是不是很快,其实真的很快！
经过测试，所有电路工作正常。
/***************************************************************************************/
/*************************************************************************************/
/**************************************************************************************/
/***************************************************************************************/
void SD卡（void）
{
SDIO接口，传输……快一点……点……点……！
}
/****************************************************************************************/
void 串口（void）
{
包含 USART1，USART2；
if（跳线帽 == 上）
USART1和MIniUSB连接与PC机通信；
else
USART1和YN6288语音芯片连接；// 板上做有SNAP01功放电路&扬声器
USART2和一组5v电源组成接口，可接串口通信的模块，比如 GPS模块、Wifi模块………………；
}
/****************************************************************************************/
void 2M_Flash（void）
{
嗯！把整个字库装进去还是不错的选择；
}
/****************************************************************************************/
void 2M_Flash（void）
{
嗯！把整个字库装进去还是不错的选择；
}
/*****************************************************************************************/
void PCF8563（void）
{
基于IIC的时钟芯片PCF8563只需要一根时钟线一根数据线就行了 略比DS1302少了一根；//又省I/O口了
}
/*****************************************************************************************/
void 3.5寸TFT（void）
{
驱动为ILI9841，带触摸。采用FMSC总线，刷屏速度快……快一点……点……点……！；//大屏幕，显示更出色
}
/*****************************************************************************************/
void SPI（void）
{
软件模拟SPI接口+5V电源接口=音频解码模块接口；//VS1003/VS1053 模块都不错
硬件SPI2；
}
/*****************************************************************************************/
void key（void）
{
几个大按键，手感是不错了，如果写个游戏按着玩还不错；//（写不出来）！
没找到合适的小一点按键，不然把按键放在左边 应该更好看点 板子也会更小》
}
…
……
………
…………
void main(void)
{
1x--GPS+YN6288--------------GPS导航系统;//简易点 …………再简易点…………
2x--TFT+key--------------游戏机……；
3x--TFT+SD--------------电子相册……；
4x--TFT+SD+flash------------电子书……；
5x--vs1003+TFT+key--------------MP3播放器；
6x--PCF8563+TFT----------------------电子时钟
7x--自由组合
}
/*****************************************************************************************/
刚刚发现————TI有个基于MSP430 LaunchOad口袋实验平台-------------------->结束语
