玩转蓝牙4.0系列教程（第一季）-第十课 CC2540的串口初级应用

时间：10-02 整理：3721RD 点击：

今天为大家带来CC2540串口操作，现在很多项目通信都采用串口，RS485，不论是自己定义的协议通信，还是用标准的modbus协议进行通信，都采用串口进行通信，操作起来简单，稳定性高，工业现场普遍的应用；我们现在来学习如何操作CC2540实现串口发送接收数据；

我们板子上用PL2303实现串口操作，只要插上USB线，既可以给板子供电还可以串口通信；

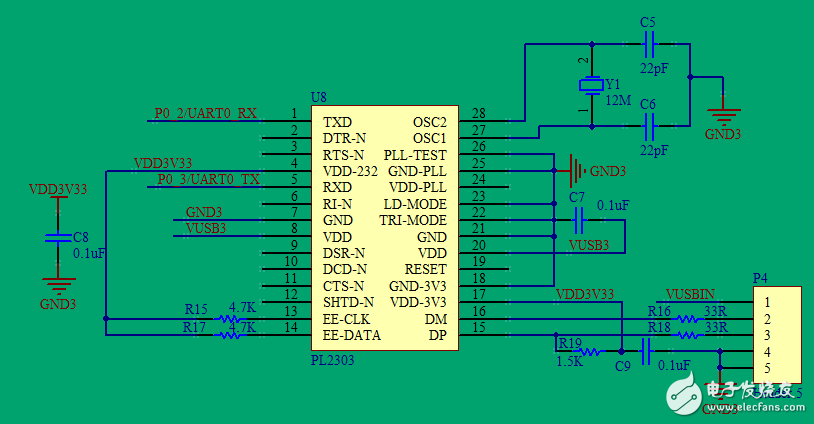

电路图为：

首先实现串口发送数据到PC的串口调试助手，波特率为115200, 8位数据， 1位停止位，程序运行时不断发送：LKZN_CC2540_Bluetooth 4.0

寄存器配置：

P0SEL |= 0X0C;//P0_2,P0_3选择USART

PERCFG &= 0XFE;// Alternative 1 location 选择一位置

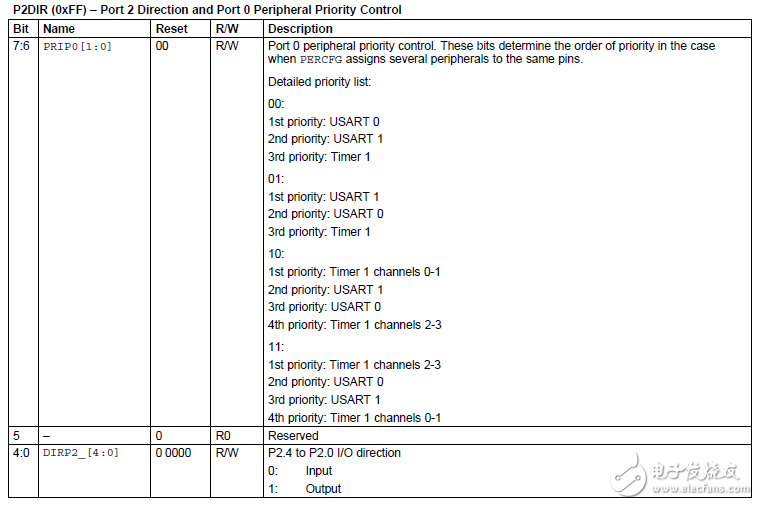

P2DIR &= 0X3E;//1st priority: USART 0

U0CSR |= 0XC0;//UART mode,Receiver enabled

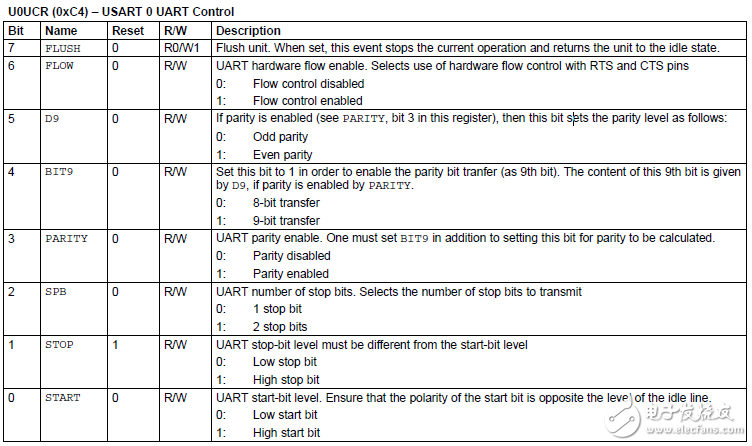

U0UCR |= 0X20;//数据长度=8位一个停止位无奇偶校验非硬件流控制

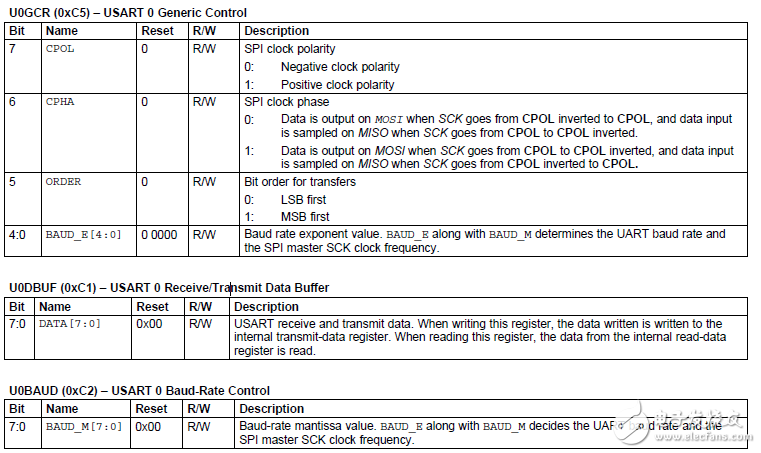

U0GCR |= 0X0B;

U0BAUD |= 0XDB; //波特率115200

源代码如下：

/**************************************************

** 本程序只供学习使用，未经作者许可，不得用于其它任何用途

** 蓝牙4.0底板开发板

** 作者： shizhe

** 创始时间：2014-05-08

** 修改人：shizhe

** 修改时间：2014-05-08

** 修改人：shizhe

** 修改时间：2014-05-08

** 描述：

** 串口查询发送…

*************************************************/

#include<ioCC2540.h>

#define uint unsigned int

#define uchar unsigned char

uchar TX_BUFF[]="LKZN_CC2540_Bluetooth 4.0";

/****************************

延时函数

*****************************/

void Delayms(uint xms) //i=xms 即延时i毫秒

{

uint i,j;

for(i=xms;i>0;i--)

for(j=600;j>0;j--);

}

/****************************

系统时钟初始化函数

*****************************/

void Sys_clockinit(void)

{

CLKCONCMD &= 0x80;

while(CLKCONSTA & 0x40);

CLKCONCMD &= ~0x47;

}

/****************************

串口初始化函数

*****************************/

void uart_init(void)

{

P0SEL |= 0X0C;//P0_2,P0_3选择USART

PERCFG &= 0XFE;// Alternative 1 location 选择一位置

P2DIR &= 0X3E;//1st priority: USART 0

U0CSR |= 0XC0;//UART mode,Receiver enabled

U0UCR |= 0X20;//数据长度=8位一个停止位无奇偶校验非硬件流控制

U0GCR |= 0X0B;

U0BAUD |= 0XDB; //波特率115200

}

/****************************

串口发送一个字节函数

*****************************/

void UartSend(uchar infor)

{

U0DBUF = infor;

while(UTX0IF == 0);

UTX0IF = 0;

}

/****************************

串口发送字符串函数

*****************************/

void uart_send_string(uchar *str,uchar len)

{

uchar i;

for(i=0;i<len;i++){

UartSend(*str++);

}

void main()

{

Sys_clockinit(); //系统时钟初始化

uart_init(); //串口初始化

while(1)

{

uart_send_string(TX_BUFF,sizeof(TX_BUFF));

Delayms(500);

UartSend('\n'); //发送转义字符

Delayms(500);

}
