请教：怎样在覆铜上写镂空的字？

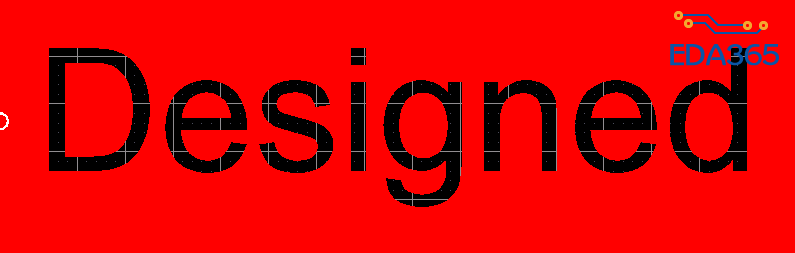

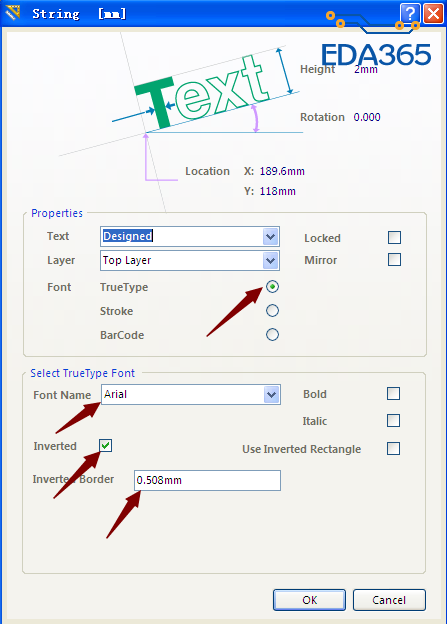

看下是不是要图1这种效果，在图2这里自己设置就可以了

你用当前层直接写字然后在覆铜让铜避开这个字，然后删掉字。我不知道是不是可行你试试

删掉字后剩下的是方框

谢谢。覆铜的电气网络是地，不知道覆铜和字体之间怎样单独设置一个规则，使覆铜和图1的字体连接起来?

在top solder层写字就可以了

在top solder层写字不是不盖绿油吗，能出来镂空的效果吗?

不盖绿油不就是出来了吗?你3d一下看看

高手

做好文字的图形，然后导入到Anti-Etch层，然后再覆盖铜皮，就可以做出铜皮里面镂空的字

谢谢！

学习了啊

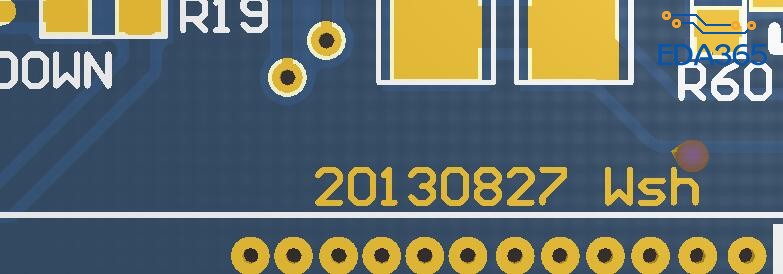

请看截图，呵呵呵

你好，请问是怎么做到的?

CAD画出想要的字的外形轮廓，导入放在keepout 层，普通自动会避开，再删除KEEPOUT层的字，也是这个效果。不过效率低
