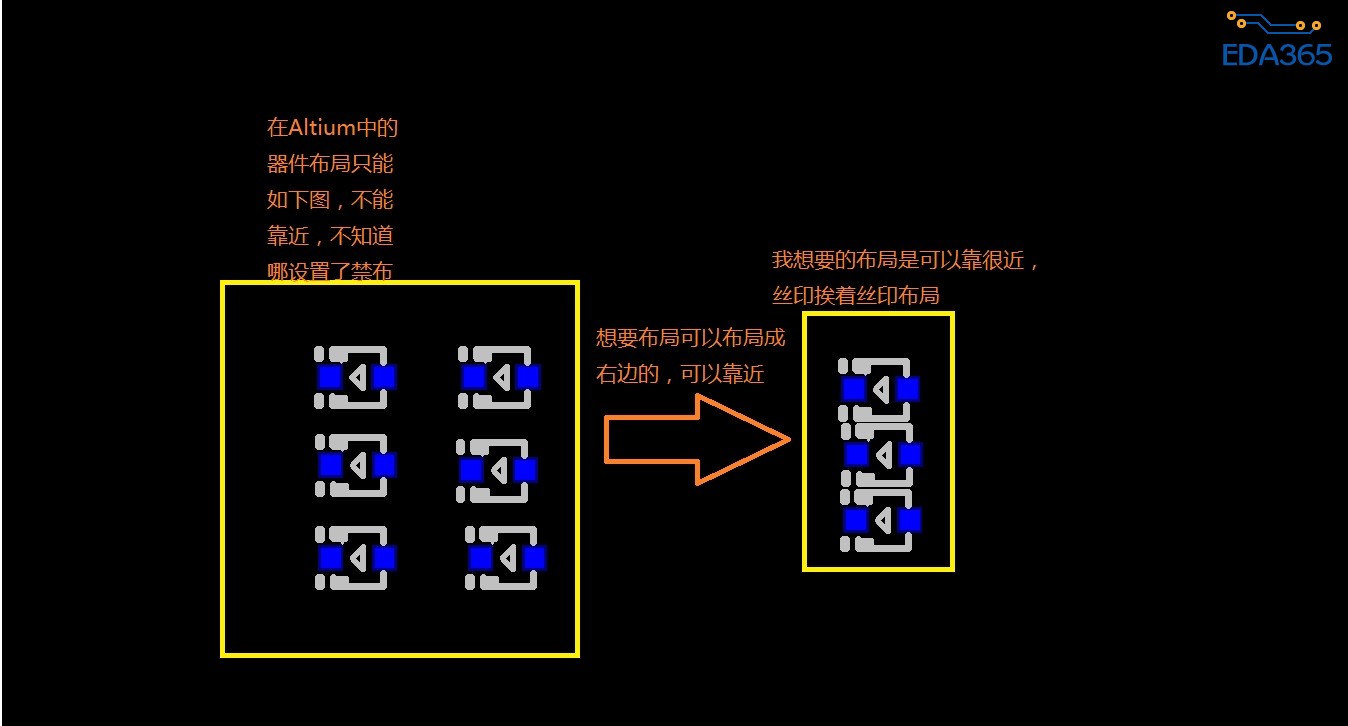

ALtium 器件布局禁布距离太大怎么设置，请大侠支招！

我觉得有两个方法：
1、在设计规则里，将component clearance的最小水平距离改的很小，例如改为0.01mm。
2、在DRC检查对话框里，点击rules to check，将component clearance后的online和batch的勾都去掉。点击工具，执行一次“reset error markers”后就不会出现错误标记了。如果你在DRC检查时希望检查“component clearance”，那么batch前的勾不要去掉。

好的 我试下，非常感谢

丝印挨着丝印，可以把字体设置小啊
板子多大是外框决定，不能为了设置字体把外框搞小吧

是设置问题，布线的里面设置了compoents push 把这个点出忽略就好了

是设置问题，布线的里面设置了compoents push 把这个点出忽略就好了

小编能否截个图，用了那么久还没发现你说的这个功能。

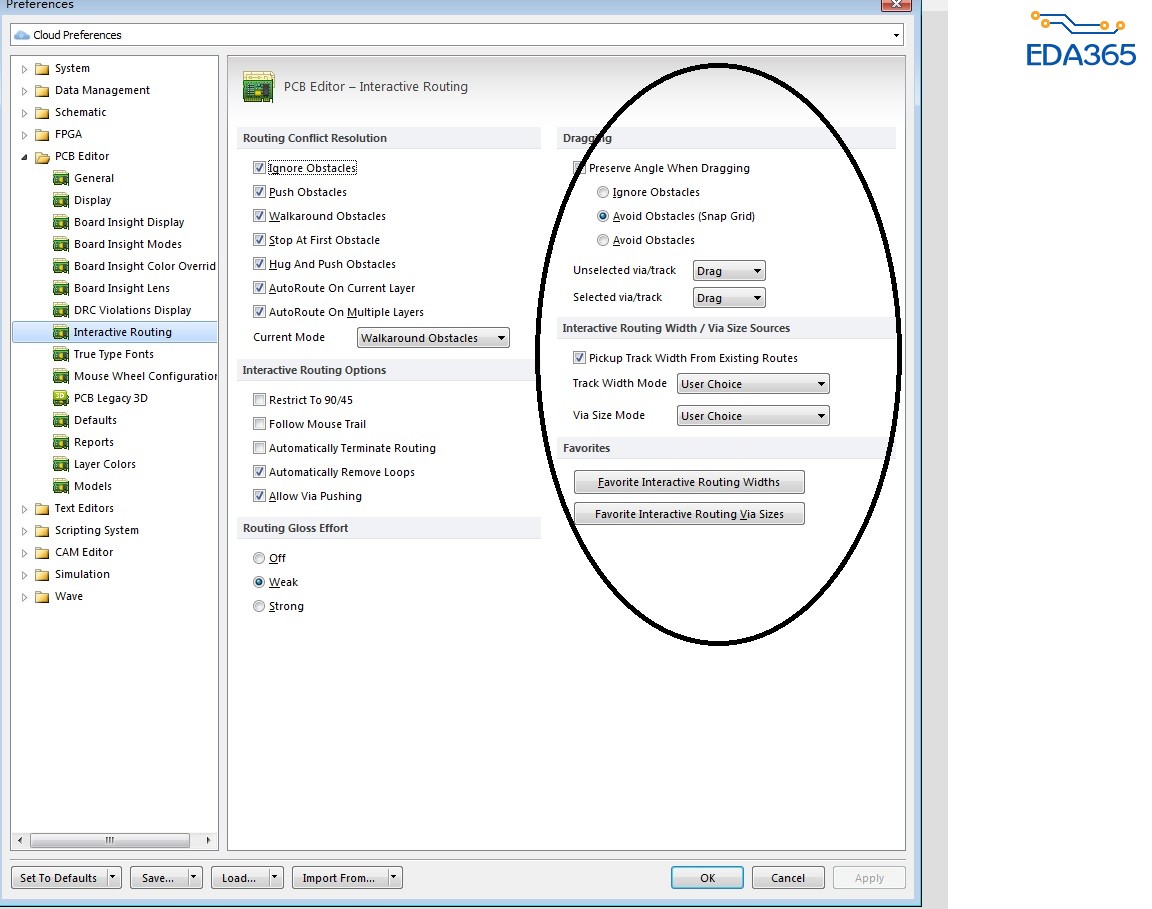

版本17.0的才有，我现在截图是14.3的，17.0的版本就是在我圈的那块

看到了，刚才试了下，很神奇。

呵呵，器件的推举，但是推不动

学习了，谢谢

将网格改小，然后把规则距离改小
