AD10软件里面做软板的时候如何设置规则-求高手指点
时间：10-02
整理：3721RD
点击：
AD10软件里面做软板的时候如何设置规则，类似于allegro的区域规则。请教我用AD的room如何设置实现自动变线宽线距。谢谢。
在线宽里面用WithinRoom(ROOM名称）规则
能不能饥截图看下，您设的规则。我设过没有起。

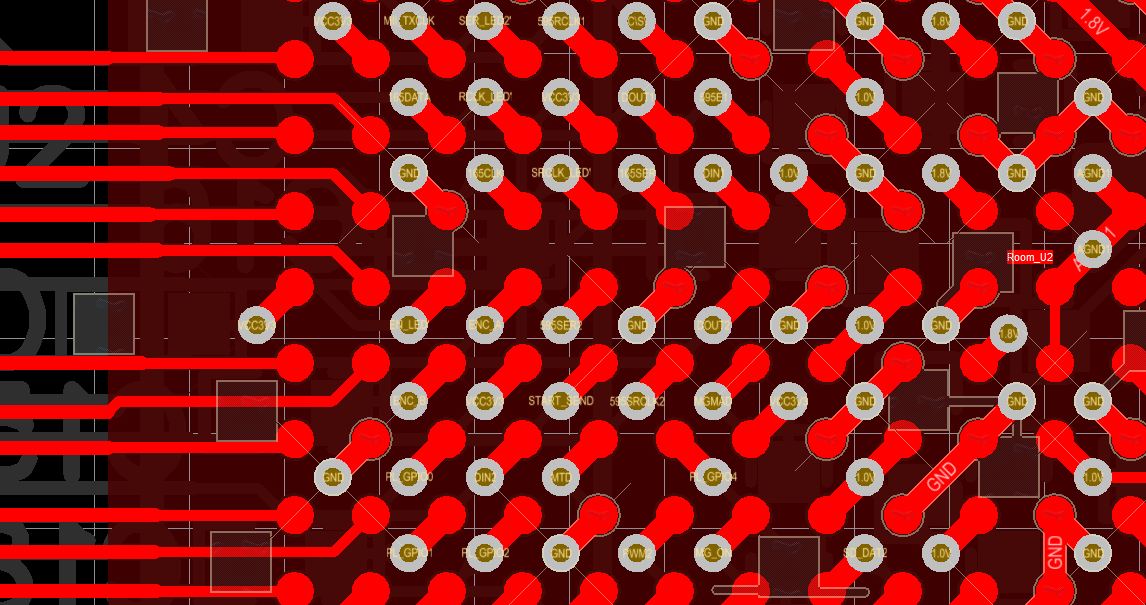

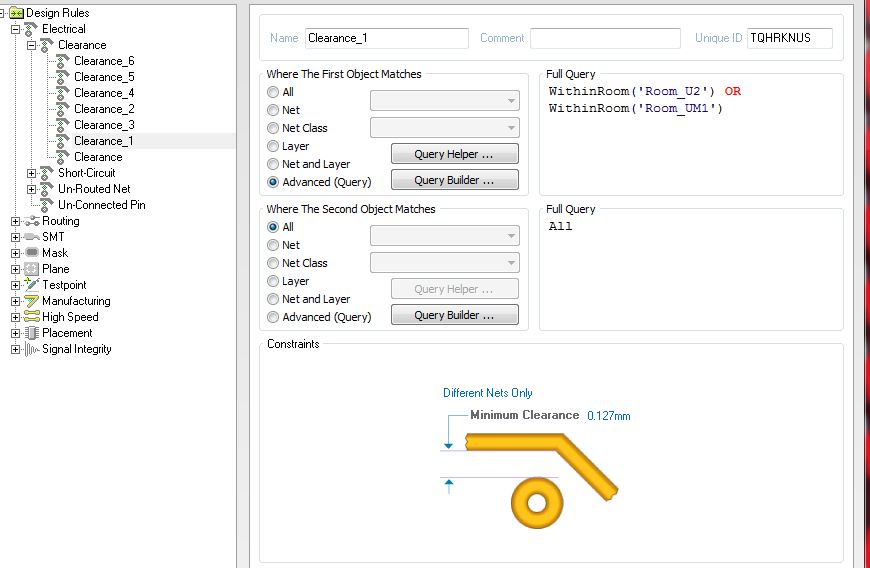

如图
我是用AD17画的图，AD17约束规则强一些，然后用AD10覆铜，注意切换版本有些规则要重新写入
