PCB中焊盘显示异常
时间：10-02
整理：3721RD
点击：

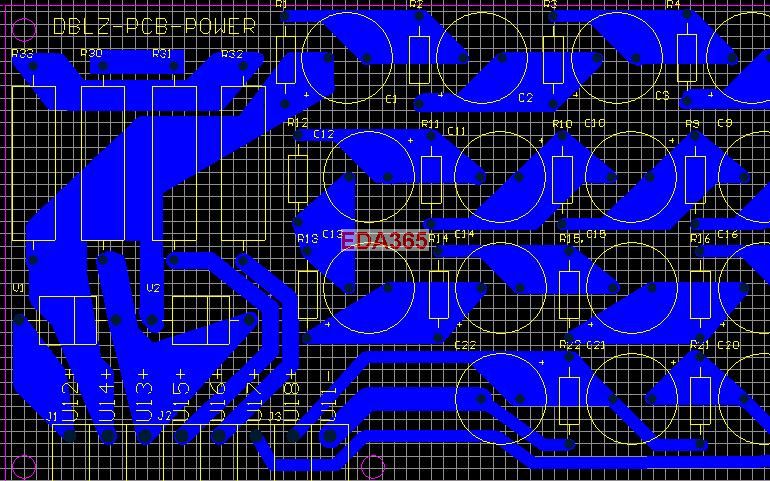

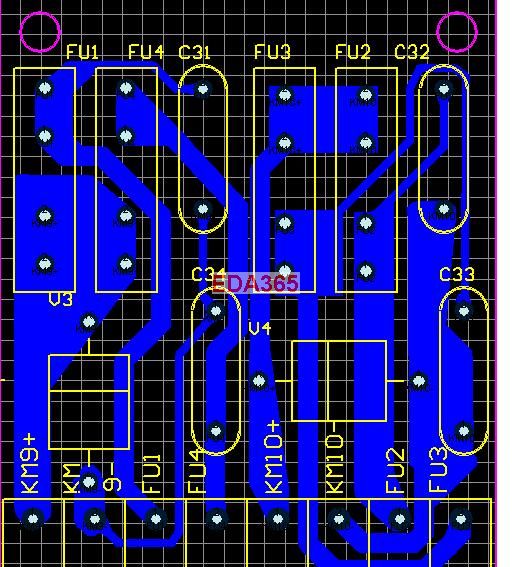

做出来的PCB文件中焊盘显示如下而使用同一个元件库做的另一个PCB文件焊盘显示如下：
这是为什么显示有区别呢?是哪里设置不对还是?我是新手，急！急！急！
期待高手，俺也不懂
按"L"，看看是不是层设置有问题，若不是也可能是颜色设置的问题。两个文件一对比就能找到。
颜色在tools-->preferences--〉color里边。
看看焊盘的属性 是不是焊盘不是默认的Multi layer 层
感觉是焊盘所在的层被隐藏了
T+ P ----〉show/hide----〉Pads----〉Final**-----〉OK
CTRL+D
